Jak funguje funkce Haldexu YETI a související opravy pohonu všech kol

Yeti využívá kombinaci PTU úhlové rozvodky, zadního diferenciálu a elektronicky řízené lamelové spojky Haldex (4. a 5. generace podle roku výroby). Díky této konstrukci má Yeti výbornou trakci i v terénu, avšak pouze tehdy, pokud je celý systém v perfektním technickém stavu. Proto zajišťujeme kompletní diagnostiku celého AWD systému.

Co vše zahrnuje kompletní servis pohonu všech kol pro Škoda Yeti

• diagnostika a měření mechanických pochodů v PTU a zadním diferenciálu,
• kontrola a mazání, tlak a funkčnost Haldex spojky,
• kontrola čerpadla, regulačního ventilu a řídicí jednotky pohonu všech kol,
• repase PTU úhlové rozvodky - výměna ložisek, gufer a kontrola ozubení,
• repase zadního diferenciálu - poškozená ložiska, hřídele a těsnění,
• repase Haldex spojek 4. a 5. generace - výměna lamel, čištění hydrauliky a opravy čerpadla,
• diagnostika a servis řídicí jednotky pohonu všech kol Škoda Yeti,
• softwarové adaptace řídicí jednotky Haldex, kalibrace tlaku lamel a zátěžové testy v reálném provozu.

Typické příznaky poruch Škoda Yeti 4×4

Pokud systém 4×4 nepracuje správně, projevuje se to několika způsoby. Pozor na vibrace při rozjezdu, cukání při připojování zadní nápravy, opožděnou reakci systému 4×4, hlučnost z oblasti PTU či zadního diferenciálu, chybová hlášení “AWD / 4×4 system fault” a slabý či žádný záběr zadních kol.

Testování a kalibrace po opravě

Po dokončení opravy systém projde i softwarovou kontrolou - adaptace řídicí jednotky Haldex, kalibrace tlaku lamelové spojky a zátěžové testy. Teprve poté je oprava považována za ukončenou. Pohon Haldex je dnes běžnou součástí moderních aut a umožňuje efektivní rozdělení síly mezi nápravy.

Co je Haldex a jak funguje

Pohon Haldex je speciální typ spojky, která automaticky připojuje zadní nápravu podle aktuální potřeby. Na rozdíl od stálých pohonů 4×4 pracuje Haldex většinu času jako předokolka a zadní kola se zapojují jen při ztrátě přilnavosti. Elektronika sleduje otáčky kol, rychlost, úhel natočení volantu a další parametry, a řídicí jednotka rozhoduje, kdy a jak silně má být zadní náprava připojena.

Princip a generace Haldexu

Hydraulické čerpadlo a přepouštěcí ventil spojené s elektronikou umožňují změnu tlaku na lamelách mezinápravové spojky. V různých generacích se mění reakční rychlost a rozdělení síly:

• Generace 1 a 2: pasivní/především reaktivní systém s omezenou schopností předepínání spojky.
• Generace 3: první „chytrý“ systém, který tlačí na spojku po startu a dokáže lépe předcházet prokluzu.
• Generace 4: plně elektronické řízení, s EDS (elektronicky řízený diferenciál) na zadní nápravě.
• Generace 5: BorgWarner, lehčí a úspornější; axiální šestipístové čerpadlo, plně elektronické řízení a lepší adaptace na jízdní podmínky.

Kde se Haldex nachází a kdy ho servírovat

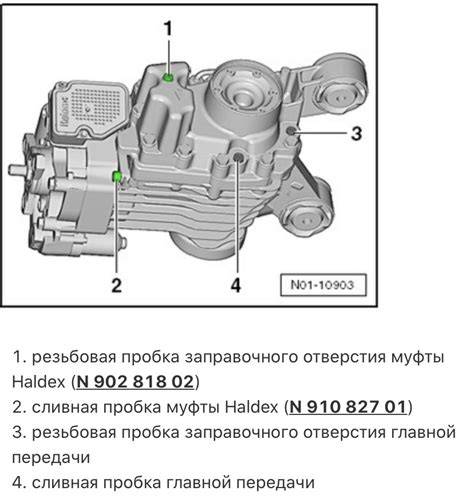

Pohon Haldex se stal standardem v mnoha vozech koncernu Volkswagen Group a najdete ho u značek Audi, Volkswagen, Škoda, Seat a Volvo. Náplně a filtry v Haldexu by měly být měněny pravidelně, obvykle každých 60 000 km, nebo podle doporučení výrobce. Doživotní olej neexistuje a pravidelná údržba je klíčem k dlouhé životnosti systému.

Postupy pro diagnostiku a opravy - praktické tipy

1. Před opravou vždy zkontrolujte mechanické vůle v PTU a zadním diferenciálu, dále mazání a tlak v Haldex spojce.
2. Pokud slyšíte hluk z Haldexu po výměně oleje, je nutné zkontrolovat čerpadlo, elektroniku a stav ložisek - někdy je nutné vyměnit celý Haldex spojku spolu s rozvodovkou.
3. Při podezření na elektrickou poruchu (hlasy, chybové kódy) je vhodné diagnostické měření a ověření proudů v řídicí jednotce Haldex a sond v systému ABS/ESP.
4. Při problémech s hlukem při zatáčení se nejprve doporučuje odpojit senzor úhlu natočení volantu a sledovat změnu zvuku; pokud ustoupí, pokračuje diagnostika elektrických dílů.
5. Při poruchách s generací 4. a 5. je důležité pamatovat na nutnost pravidelné výměny oleje a četnost servisních intervalů podle generace Haldexu.

Časté závady a jejich řešení podle generace

Generace I-II bývají testovány na zvedáku: při zařazení prvního stupně se mají točit všechna kola; při zatažení ruční brzdy by měla zadní kola přestat otáčet. Pro modernější generace je vždy vhodná profesionální diagnostika v servisu. U generace IV a V jsou problémy často spojeny s elektronikou, čerpadlem nebo opotřebením oleje a zatížením diferenciálu.

Vliv ESP a nastavení jízdních režimů na provoz Haldexu

ESP a režimy řízení zohledňují opotřebení pneumatik, tlak vzduchu a vybrané jízdní podmínky, a tak adaptují činnost spojky. Někdy se děje, že Haldex 5. generace nepřiběhne žádnými varovnými kontrolkami, a majitelé o závadě nemusí vědět. Při podezření na problém je důležité použít vyspělý diagnostický software komunikující s řídicí jednotkou „22 - Pohon všech kol“.

Praktické poznámky pro majitele a kupce ojetého vozu

Pokud kupujete ojeté auto se systémem Haldex, využijte službu ověření stavu pohonu všech kol a zvažte slevu na prověření vozidla. Pravidelná údržba a včasná výměna oleje včetně filtru snižují riziko závažnějších poruch a prodlužují životnost systému.

Krátká rekapitulace evoluce Haldexu

1. a 2. generace: pasivní/reaktivní systém; 3. generace: první „chytrý“ systém v koncernu VW; 4. generace: plně elektronické řízení s EDS a lamelovou spojkou; 5. generace: BorgWarner, lehčí, s axiálním šestipístovým čerpadlem a lepší spotřebou paliva. Haldex je schopen asistovat v terénu, ale pro náročné terénní podmínky chybí uzávěrka diferenciálu a může docházet k přehřívání spojky.

Závěrečné tipy pro provoz a údržbu

Pravidelná výměna oleje v Haldexu a rozvodovce po 60 000 km je klíčová. Nikdy nepovažujte olej v Haldexu za „doživotní“ a sledujte známky závad typu neobvyklé zvuky, vibrace, prokluz nebo chybové hlášky na palubní desce. Pokud máte pochybnosti, obraťte se na specializovaný servis s odpovídající diagnostikou a nářadím pro generaci vašeho systému Haldex.
