Tato verze příručky pro uživatele obsahuje nejnovější informace, které se mohou lišit od její tištěné verze, již jste obdrželi s vozidlem. Také může obsahovat informace, které se vozidla netýkají nebo které popisují fungování, jež se od skutečného fungování vozidla liší. Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme právo na změnu specifikací, designu nebo výbavy bez předchozího upozornění a bez vzniku jakýchkoli závazků.
Seznam kroků a upozornění vychází z původních pokynů pro manipulaci s ramenem tažného zařízení. Před vyjmutím a uložením tažného zařízení do ukládací polohy vždy odpojte přívěs nebo rozeberte nosiče nákladu a jejich příslušenství. Pro zajištění stability rozeberte příslušenství. Vyjměte za zásuvky zástrčku a adaptér pro napájení přívěsu. Nedodržením tohoto pokynu může dojít k poškození nárazníku.
Postup demontáže tažného zařízení
Vložte klíč do ručního kola a pro odjištění jím otočte ve směru chodu hodinových ručiček. Vytáhněte ruční kolo a otočte jím proti směru chodu hodinových ručiček až na doraz. Rameno tažného zařízení se automaticky natočí do střední polohy. Uvolněte točítko. Rameno tažného zařízení není zajištěno. To je signalizováno varovným tónem a vysunutím ručního kola přibližně pět milimetrů z jeho klidové polohy.
Rukou klidně otáčejte ramenem tažného zařízení z jeho středové polohy na doraz do polohy pro uskladnění. Rameno tažného zařízení se v koncové poloze automaticky zajistí. Není-li okolní zvuk příliš velký, je zajištění doprovázeno zřetelným cvaknutím. Po dokončení zajištění přestane znít varovný tón a ruční kolo se vrátí zpět do klidové polohy.
Otočte klíčem proti směru hodinových ručiček a vyjměte jej. Pokud nedojde k zajištění ramene tažného zařízení v zajišťovací poloze, bude znít varovný tón. Pokud nebude během montáže ramene tažného zařízení slyšet tón, nepoužívejte tažné zařízení a nechte jej zkontrolovat řádně vyškoleným technikem.
Vložte klíč do ručního kola a pro odjištění jím otáčejte ve směru chodu hodinových ručiček. Vytáhněte ruční kolo a otočte jím proti směru chodu hodinových ručiček až na doraz. Rameno tažného zařízení se automaticky natočí do střední polohy. Uvolněte točítko. Rameno tažného zařízení není zajištěno. To je signalizováno varovným tónem a vysunutím ručního kola přibližně pět milimetrů z jeho klidové polohy. Rukou klidně otáčejte ramenem tažného zařízení z jeho středové polohy na doraz do pracovní polohy. Rameno tažného zařízení se v koncové poloze automaticky zajistí. Není-li okolní zvuk příliš velký, je zajištění doprovázeno zřetelným cvaknutím. Po dokončení zajištění přestane znít varovný tón a ruční kolo se vrátí zpět do klidové polohy.
Bezpečnostní podmínky a kontrola
Otočte klíčem proti směru hodinových ručiček a vyjměte jej. Nemůže-li být splněna kterákoli z následujících podmínek, pak tažné zařízení nepoužívejte a nechte je zkontrolovat řádně vyškolenými techniky.
- Před jízdou se ujistěte, je-li koule tažného zařízení řádně uzamknuta. Zkontrolujte: pokud je zajišťovací postup dokončen, neozývá se žádný varovný tón, ruční kolo je v klidové poloze a nevytvořila se žádná mezera, zajistili jste ruční kolo (proti směru chodu hodinových ručiček) a vyjmuli jste klíč, koule tažného zařízení je uzamknuta.
Poznámky týkající se montáže a používání
Montáž tažného zařízení na Ford Focus 2 sedan - Drive24 a další články uvádí, že montáž tažného zařízení na Ford Focus II HB/SEDAN není složitější než jiné běžné úkony. Důležité je, aby byla montáž prováděna podle specifikací výrobce a aby byl systém řádně zajištěn a otestován technikem s patřičnou kvalifikací.
Shrnutí důležitých kroků pro správné sundání
- Odpojte přívěs a rozebrané nosiče nákladu, je-li to nutné.
- Odpojte závěsnou elektrickou zásuvku a adaptér napájení přívěsu.
- Otočte klíčem proti směru hodinových ručiček a vyjměte jej.
- Vytáhněte ruční kolo, otočte jím a zajistěte rameno v polohu pro uskladnění.
- Zkontrolujte, zda je koule tažného zařízení uzamknuta a že nebyla vytvořena mezera.

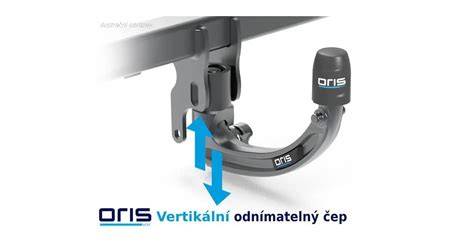

Video a obrázky pro lepší orientaci
Tažné zařízení Ford Focus Hatchback - DAW/DBW (08/1998 - 09/2004) | SVC Group
Možné problémy a rady
Pokud během montáže nebo demontáže uslyšíte varovné tóny, okamžitě zastavte práci a nechte systém zkontrolovat odborníkem. Nemá-li tón během montáže slyšet, ale máte pochybnosti, raději nechte zařízení zkontrolovat vyškoleným technikem. Při manipulaci s ramenem tažného zařízení buďte opatrní a postupujte krok za krokem podle výše uvedených instrukcí.
| Krok | Popis |
|---|---|
| 1 | Odmontujte nosiče nákladu a odpojte přívěs |
| 2 | Vytáhněte ruční kolo a zasuňte do střední polohy |
| 3 | Uvolněte točítko a zajistěte rameno v poloze pro uskladnění |
| 4 | Otočte klíčem proti směru hodinových ručiček a vyjměte jej |
