Jak vyzkoušet hrotovou zkušečku pojistky v automobilu: návod krok za krokem

Rychlá diagnostika prasklé pojistky nebyla nikdy snazší. Tento univerzální tester je navržen pro okamžitou kontrolu funkčnosti nožových pojistek všech běžných rozměrů (MAXI, ATO i MINI). Stačí přiložit hroty testeru k testovacím bodům na horní straně pojistky - pokud se rozsvítí zelená LED kontrolka, pojistka je v pořádku. Přístroj navíc slouží jako praktický vytahovák, který usnadňuje manipulaci s pojistkami v těsných pojistkových skříních. Kompaktní rozměry umožňují mít tester neustále v palubní přihrádce pro případ nouze.

Co tester umí a k čemu slouží

Nejběžnější použití:

• Rychlá kontrola: Testování pojistek přímo v pojistkové skříni bez nutnosti jejich vytahování.
• Výměna pojistek: Bezpečné vyjmutí vadné pojistky pomocí integrovaných kleští.
• Diagnostika: Identifikace příčiny nefunkčního osvětlení, autorádia nebo zásuvky ve vozidle.

Technické specifikace:

• Typy pojistek: MAXI (velké), ATO (standardní), MINI (malé).

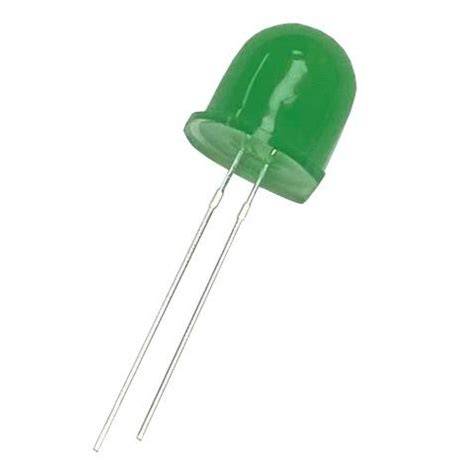

• Indikace: Světelná LED dioda (zelená - pojistka OK).
• Materiál: Odolný technický plast s kovovými kontaktními hroty.
• Funkce 2 v 1: Nastavitelná rozteč hrotů pro testování a čelisti pro vytahování pojistek.
• Napájení: Integrovaná knoflíková baterie (dlouhá životnost díky nízkému odběru LED).

Kompatibilita a dosah testeru

Kompatibilita vozidel: Univerzální použití pro osobní vozy, dodávky, nákladní automobily i motocykly. Pojistkové systémy: Kompatibilní se všemi standardními nožovými pojistkami v napěťových soustavách 12 V i 24 V.

Proč je důležité testovat ploché pojistky

Prepálená pojistka je jednou z nejčastějších příčin poruch elektrického systému a představuje přibližně 40 % problémů s výpadkem proudu ve vozidlech. Testování pojistek před výměnou součástí vám může ušetřit náklady a čas díky přesné diagnostice bez zbytečných výměn dílů. Pojistky jsou naštěstí levné a snadno se vyměňují.

Co je to Pojistka čepele a typy

Čepele (nožové pojistky) jsou kompaktní elektrické bezpečnostní zařízení se dvěma kovovými hroty. Když obvodem protéká nadměrný proud, tenký drátek uvnitř pojistky se roztaví, čímž se přeruší spojení a zabrání se požáru nebo poškození zařízení. Ploché pojistky se nacházejí prakticky ve všech moderních vozidlech vyrobených po roce 1976. Blade pojistky jsou dostupné v několika velikostech - MINI, STANDARD (ATO/ATC) a MAXI - a jsou barevně kódovány podle proudu, což usnadňuje identifikaci.

Rychlá vizuální a elektrická kontrola

Před samotným testováním doporučujeme vizuálně zkontrolovat drátěný prvek a kontakt v čepeli. Dobrý stav ukazuje průhledný drát, absence černých sazí a tavení plastu. Pokud je pojistka vyhořelá, bývá kovový můstek uvnitř zlomený nebo roztavený a na plastu bývají stopy po spálení.

Jak nastavit multimetr pro testování pojistek

Možnosti měření:

• Režim kontinuity (doporučeno): Multimetr pípá, když je spoj elektrický. Pokud tester pípá, pojistka je v pořádku.
• Režim odporu (ohmy): Nastavte na nejnižší rozsah (200 Ω). Dobrá pojistka ukáže 0,1-2 Ω.

Bezpečnostní upozornění: Nikdy netestujte pojistky s multimetrem v napěťovém režimu, pokud je obvod pod napětím.

Postup testování nožových pojistek - dvě spolehlivé metody

Metoda 1: Testování bez demontáže (v obvodu)

1. Vypněte zapalování a odpojte veškeré elektrické příslušenství. Vyjměte klíč, abyste zabránili náhodné aktivaci systému.
2. Najděte pojistkovou skříňku a určete pojistku k otestování (návod či schéma na krytu).
3. Nastavte multimetr do režimu kontinuity nebo odporu (200 Ω).
4. Přiložte jeden hrot testeru na každý kovový čepel na horní straně pojistky.
5. Interpretujte naměřené hodnoty: pípnutí nebo 0,1-2 Ω značí OK, ticho a OL značí spálenou pojistku.
6. Pokud je spálená, vyjměte ji a ověřte obvod, zda neodebírá nadměrný proud.

Tip: Po vyjmutí přepálené pojistky otestujte samotné sloty pro pojistky dotykem na obou stranách prázdného slotu.

Metoda 2: Testování vyjmutých pojistek (nejpřesnější)

1. Vypněte veškeré napájení a vyjměte klíč.
2. Podezřelou pojistku vyjměte pomocí vytahovače/kleští s úzkými čelistmi a plastovými rukojetmi.
3. Vizualně zkontrolujte pojistku skrz průhledný kryt.
4. Nastavte multimetr na kontinuity/odpor a dotkněte se jednou sondou každého kovového nože.
5. Naměřené hodnoty: pípnutí nebo 0-2 Ω značí OK; ticho a OL značí spálenou pojistku.
6. Pokud je OK, znovu ji pevně nasaďte. Pokud je spálená, zjistěte příčinu dříve, než nainstalujete novou.

Vizuální kontrola a časté chyby

Vizuální kontrola přináší dodatečné informace: neporušený drátěný prvek, žádné zbarvení plastu, čisté kontakty. U některých mikroskopických problémů však vizuální kontrola selhává, proto je důležité ověřit i odpor multimetrem. Vyvarujte se testování se zapnutým napájením, používání nevhodného nastavení multimetru či testování pouze jedné čepely pojistky.

Mezi časté chyby patří také ignorování koroze kontaktů či rychlá výměna bez zjištění příčiny opakovaného selhání.

Co odlišuje dobrou pojistku od špatné?

Rychlá tabulka pro srovnání:

Tip: Vysoký úbytek napětí na pojistce, která prochází, často naznačuje zkorodované kontakty. Držák pojistky vyčistěte čističem elektrických kontaktů a malým kartáčkem.

Co dělat, když pojistky často praskají

Pokud se pojistka vyhodí opakovaně, je nutné zjistit příčinu: zkrat, přetížený obvod, selhávající součástka, nebo hromadička vody. Postup řešení doporučuje nejdříve odpojit zařízení, nainstalovat náhradní pojistku a testovat zařízení po jednom pro identifikaci závady. Pokud nejste schopni zjistit příčinu, vyhledejte odborníka.

Jak vybrat správnou náhradní pojistku

Kritická kritéria výběru:

• Intenzita proudu: musí přesně odpovídat - nikdy nepoužívat vyšší ani nižší hodnotu.
• Typ pojistky: musí odpovídat fyzické velikosti a konfiguraci terminálu (mini, standard, maxi).
• Jmenovité napětí: většina plochých pojistek je dimenzována na 32 V (automobilové) nebo 125 V (lodní/obytné vozy).
• Standard kvality: UL nebo SAE certifikace.

Časté barevné kódování:

Tip odborníka: Mějte sady pojistek pro vaše vozidlo nabité. Po ruce mějte běžné jmenovité hodnoty proudu, abyste se vyhnuli použití špatné hodnoty v nouzových situacích.

Bezpečnostní pokyny a osvědčené postupy

Dodržování správných postupů chrání vás i elektrické systémy vozidla:

• Před testováním vždy vypněte napájení obvodu a vyjměte klíč ze zapalování.
• Při vyjímání pojistek používejte ochranné brýle a izolované nástroje.
• Pracujte v dobře osvětlených podmínkách a používejte pouze jednu ruku, pokud je to možné.
• Po testování vraťte kryty pojistkových skříněk na místo a zaznamenejte spálené pojistky a jejich příčiny.

Testování různých typů obvodů a specifika pro autopřístroje

Automobilové obvody testujte s vypnutým zapalováním; mnoho obvodů zůstává nabito i po vypnutí klíče. U lodních a obytných vozidel je potřeba přizpůsobit postup testování specifickým systémům a napětím. Při testování doma odpojte napájení, vyjměte pojistku a testujte s multimetrem na režimu kontinuity/odporu.
