Diagnostická zásuvka v automobilu je jakousi branou pro vstup do nitra počítačových systémů implementovaných ve voze. Pro servisního technika v autoservisu nebo technika stanice měření emisí je nepostradatelnou záležitostí, umožňuje připojení diagnostických přístrojů a následnou komunikaci s jednotlivými řídícími jednotkami (tzv. počítači) umístěnými v autě. Po připojení na diagnostickou zásuvku je oblast získaných informací o vozidle a jednotlivých komponentách mnohem širší.
Historie a standardizace diagnostiky
Diagnostická zásuvka je zpravidla přítomna ve vozech od devadesátých let dvacátého století. Z počátku nebyla forma, tvar zásuvky ani datové protokoly nijak standardizovány, takže každý výrobce vozu si zvolil vlastní typ zásuvky a vlastní protokol. Během uplynulých 10 let se do popředí automobilismu dostává termín „automobilová diagnostika“, která zahrnuje postupy k odhalení poruch na voze. Díky elektronice se zjednodušuje určování případných závad a jejich diagnostika je rychlejší.
Jako klíčový milník se prosadil standard OBD II (On board diagnostics II). První využití přišlo na začátku roku 1990 v USA; od roku 1996 je tento standard povinný pro každé vozidlo vyrobené v USA. V Evropě byl přechod na OBD II dočasně ovlivněn naftovými motory a postupně se rozšiřoval od roku 2000 až 2003. I vozy vyrobené před rokem 1996 mohou disponovat některými komponentami OBD II, ale obecně platí, že modernější vozy mají plnou podporu standardu.
Co znamená OBD-II pro uživatele
Odpověď na otázku, jaké napětí má zásuvka OBD-II, není pouze technická. Zásuvka slouží jako rozhraní pro monitorování a diagnostiku různých systémů vozu, včetně motoru, brzdových systémů, výfukového systému či dalších ECUs (Electronic Control Units). Plné využití možností zásuvky vyžaduje správný diagnostický software a odpovídající adaptér na konkrétní protokol vozidla. Moderní vozy umožňují čtení chybových kódů a sledování živých dat, což značně usnadňuje určení závad.
Technické detaily OBD-II a protokoly
Pro OBD-II existuje několik protokolů, které jednotlivé automobilky používají, s jednotným standardem pro komunikaci. Označení protokolů bývá ISO xxxxx nebo Jxxxx. Nejnovější a nejrozšířenější protokol v Evropě a USA je CAN (Controller Area Network), známý také pod označením ISO15765. CAN se postupně stává standardem ve vozech vyráběných od roku 2008 a v USA je jeho podpora povinná. Hlavní výhodou protokolu CAN je rychlost spojení - komunikace s ECU je často téměř v reálném čase a minimální prodleva při získávání dat.

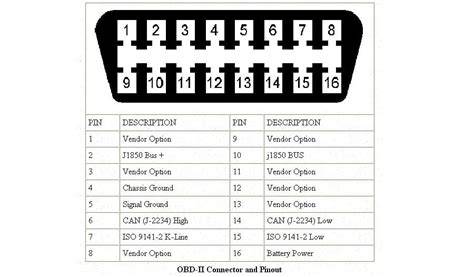

Každé vozidlo vybavené normou OBD-II disponuje SAE-J1962 konektorem, známým jako 16-pinová zásuvka. Ta je umístěna nejdále 50 cm od řidiče, pod palubní deskou nebo na jiném snadno přístupném místě. Propojovací kabel zajišťuje kompatibilitu se všemi vozy splňujícími OBD-II normu. Protokoly ISO xxxxx a Jxxxx jsou nadále používány různými automobilkami, jejichž cílem je zajistit kompatibilitu s diagnostickým zařízením a umožnit rychlou diagnostiku prostřednictvím připojení k ECU.
Praktické využití a rychlá diagnostika
Pro plné využití zásuvky OBD-II je nezbytný správný diagnostický software. Moderní programy umožňují čtení a mazání chybových kódů z motoru, brzdového systému či emisního systému, a také sledování klíčových parametrů jako otáčky motoru, teplota kapaliny, tlak paliva a stav emisního systému. Většina profesionálních nástrojů slouží jak pro mechaniky, tak pro běžné uživatele, a často je možné využít i levnější Bluetooth adaptéry pro komunikaci s chytrým telefonem.
Mezi nejpoužívanější nástroje patří komerční systémy a specializovaný software. Například SDPROG nabízí čtení a mazání chybových kódů, zobrazení klíčových dat a pravidelné aktualizace databáze. Jeho uživatelské rozhraní je popsáno jako intuitivní a kompatibilní s mnoha modely vozidel. Kromě toho se objevují i další adaptéry a řešení pro starší vozy, které nejsou plně kompatibilní s OBD-II normou.
Diagnostika starších vozidel a speciální adaptéry
Pro starší vozidla (přibližně před rokem 2000) se setkáváme s OBD1 zásuvkami a různými nestandardními rozhraními, která vyžadují specifické adaptéry a protokoly. Často je nutné použít multidiagnostiku nebo adaptér specifický pro značku, jako jsou BMW či Mercedes s aktivní elektronikou pro přepínání komunikace na jednotlivých pinech. V některých případech bývá nutné použít „diagnostiku blikacím kódem“ u starších vozidel, která signalizovala chyby LED diodami nebo prostřednictvím MIL kontrolky na přístrojové desce.
Pro starší vozy a pro diagnostiku bez standardní zásuvky OBD-II existují různé postupy: blikání kódu, vyblikání chybového kódu LED diodami, nebo aktivace MIL. Při neúspěšné komunikaci mohou být důvody různé, od nekompatibility diagnostiky až po poškozené řídicí jednotky či závady v kabeláži. V některých případech je potřeba „napínání na stole“ u řídících jednotek pro ověření jejich funkčnosti, nebo testování propojení CAN gateway či BSI mezi systémy vozu.
Návod na orientační vyhledání a používání portu OBD-II
Pokud má vozidlo OBD-II zásuvku, je obvykle umístěna vlevo pod volantem, v blízkosti palubní desky, pojistkové skříňky nebo v středovém tunelu. V praxi je užitečné mít po ruce aplikaci pro vyhledání portu OBD (Konektor OBD - Find it!). Následně stačí mít diagnostický software, který podporuje daný protokol a značku vozu. U starších vozidel je někdy nutné hledat specifické adaptéry a ověřit kompatibilitu se zásuvkou a protokolem. Důležité je vyhnout se nekvalitním adaptérům a nekorektně zapojeným řešením, která mohou vést k problémům s komunikací nebo poškození systému vozu.
Praktické tipy pro používání OBD-II a průvodce náklady
Podle typu vozidla lze pořídit adaptéry různých cenových kategorií, včetně originálních adaptérů od výrobce diagnostiky nebo levnějších neoriginálních alternativ. Některé značky jako BMW a Mercedes využívají adaptér s aktivní elektronikou kvůli specifickým potřebám komunikace na pinech. U starších vozidel nemusí být vždy dostupné plné pokrytí starých komunikačních protokolů v moderních diagnostických nástrojích. Pokud automobil vyžaduje komplikovanější řešení, lze použít výkonnější multidiagnostiky a profesionální kabelové svazky pro korektní propojení jednotlivých řídicích jednotek a sítí CAN.
V závěru je důležité mít jasno v tom, že OBD-II zásuvka je moderní a standardizované rozhraní, které umožňuje rychlou diagnostiku a správu elektromotorických a elektronických systémů vozidla. Správný software a adekvátní adaptér jsou klíčové pro plné využití potenciálu této technologie.
Jak používat diagnostický přístroj OBD-II
Rychlá fakta a srovnání pro praxi
- OBD-II konektor SAE-J1962, 16-pin, umístěný do 50 cm od řidiče.
- CAN (ISO15765) jako nejrozšířenější protokol - rychlá komunikace.
- Pro evropské vozy se standardy rozšiřují od roku 2000-2003; starší vozy mohou vyžadovat OBD1 adaptér.
- Diagnostický software SDPROG poskytuje čtení/mazání chybových kódů a sledování výkonu systému.
- Připojení k OBD-II zásuvce umožňuje diagnostiku i u levnějších Bluetooth adaptérů se smartphonem.
Praktické poznámky pro nákup a instalaci
Aby byla diagnostika efektivní, je dobré ověřit kompatibilitu vozu s podporovaným protokolem OBD-II a zajistit správný adaptér k diagnostickému softwaru. U starších nebo specifických značek může být nutná dodatečná integrace nebo použití specializované multidiagnostiky. Důležité je vyhnout se nekvalitním adaptérům a ověřovat zapojení podle technických manuálů či profesionálních příruček.
