Volvo S40 a V40, vyráběné v letech 1995 až 2004, jsou kompaktní automobily, které nabízejí kombinaci švédského designu a bezpečnosti.
Tyto modely jsou známé svou spolehlivostí a komfortem, přičemž poskytují různé možnosti motorizace.
Mezi dostupné motory patřily benzínové i naftové varianty, s objemem od 1.6 do 2.0 litru.
Na diagramech jsou zobrazena čísla pojistek, jejich ampéry a komponenty, které chrání.
Pojistková skříň se obvykle nachází v prostoru pro cestující, pod palubní deskou nebo v motorovém prostoru.
Na diagramech jsou zobrazena čísla pojistek, jejich ampéry a komponenty, které chrání.
Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů.
Pojistková skříň v kabině ( Passenger compartment )
V kabině je hlavní pojistkové a relé box umístěn pod palubní deskou na straně řidiče.
Pro přístup je nutné odstranit ochranný kryt.

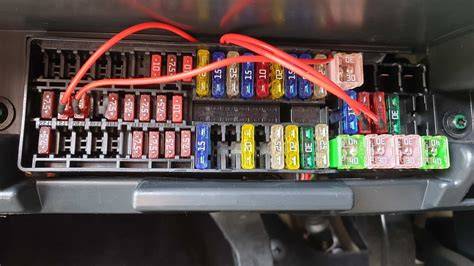

Blok samotný vypadá následovně a k označení prvků slouží diagram na krytu.
Ukázková schéma s rozložením:
- Type 11 - Zadní sklo vyhřívání relé
- 2 - Relé topení/ventilátoru motoru
- 3 - Relé vypínače směrových indikátorů
- 4 - Relé zpoždění vypnutí interiérového osvětlení
- F1 (25A) - Chladič motoru, klimatizace
- F2 (20A) - Náhradní pojistka
- F3 (10A) - Náhradní pojistka
- F4 (10A) - Svítily pro zpětná světla, brzdová světla, řízení stereotypem
- F5 (10A) - Cruise control, vypínač brzdového světla, osvětlení posunu
- F6 (20A) - Žehličky sedadel, zadní interiérové osvětlení, světlo SPZ
- F7 (10A) - Osvětlení vypínače dveří, přístrojová deska, světlomety, denní svícení
- F8 (20A) - Alarm
- F9 (15A) - Audio systém, elektrické zrcátka, elektrické okna, anténa
- F10 (10A) - Stěr motoru a zadní ostřikovač (5-dvéřová verze)
- F11 (10A) - SRS systém, centrální zamykání, imobilizér, řízení motoru a pojistkovový okruh dieselu
- F12 (15A) - Sluneční střechu, zadní sklo ostřikovač/adam, světlomety a ukazatel světlometů
- F13 (15A) - Parkovací světla, diagnostický konektor, řízení rozsahu světlometů, cigaretový zapalovač
- F14 (20A) - Motorek stěračů čelního skla a páčka stěračů, stěrač čelního skla, čerpadlo ostřikovače
Číslo pojistky 13 je zodpovědné za cigaretový zapalovač.
Číslo 2 pojistka je také zodpovědná za cigaretový zapalovač.
Relé skříň v kabině
Relé skříň je také umístěna pod palubní deskou, mírně vpravo od pojistkové skříně.
Foto - příklad.
Diagram a označení ukazují jednotlivé relé:
- Relé 1 - centrální zamykání
- Relé 2 - centrální zamykání, zadní dveře
- Relé zadní ostřikovač/stěrač
- Power Window Relays
- Startovací relé (imobilizér)
Pojistková skříň motorového prostoru (Engine compartment)
Pod kapotou je hlavní pojistkové a relé box v levé části vedle rámu, kryt je chráněn ochranným krytem.
Typ 1 - Příklady a rozložení na krytě:
- A/C compressor magnetic clutch relay
- Air Intake Switchover Motor Relay (A/C)
- Cooling Fan Motor Relay
- Headlight relay
- A/C condenser fan motor relay
- Anti-theft relay (horn)
- ECM relay
- Alternátor / napájení pojistkové skříně
F1 - 120A - Alternátor, napájení pojistkové skříně, ložiska výfuků, glow plugs (diesel)
F2 - 40A - Napájení k pojistkové skříni pod palubní deskou
F3 - 25A - Zadní stěrač/ostřikovač, dveřní zrcátka
F4 - 20A - Proti krádeži, rádio, centrální zamykání, imobilizér, palubní deska
F5 - 10A - Proti krádeži, palubní deska, interiérové lampy
F6 - 20A - Proti krádeži, centrální zamykání, zadní dveře
F7 - 15A/20A - Klimatizace
F8 - 20A - Alternátor, světlomet, zadní mlhové světlo
F9 - 10A/15A - Klimatizace, levé světlometové nízké světlomety, multifunkční jednotka
F10 - 10A/15A - Právě řízení, pravé světlomety, brzdová světla
F11 - 40A/50A - Chladič, diesel, systém ABS
F12 - 50A - ABS a EMS
F13 - 20A - Řídicí jednotka motoru
F14 - 40A - Zapalovací klíč, řízení paliva
F15 - 30A - Klimatizace a chladicí fan
F16 - 30A - Elektrické okna
F17 - 15A - Proti krádeži, houkačka
F18 - 10A - Přední/ zadní světla
F19 - 15A - Levé světlometové vysoké paprsek
F20 - 15A - Palivový pump, motor control
F21 - 10A/20A - Motor řízení
F22 - 15A - Alternátor, vakuový čerpadlo brzd
F23 - 10A - Headlight range control
Relay box v motorovém prostoru zahrnuje zejména relé pro motor, klimatizaci, světlomety a ABS; čísla a varianty se liší podle roku výroby a motorizace.
Praktické poznámky pro servisy a majitele
Všechna schémata na krytech jsou s rozpisem jednotlivých pojistek, jejich ampér a připojení; důležité je dodržovat přesné hodnoty pro daný rok a výbavu.
Výměna pojistek vyžaduje demontáž krytů a případně vyndání pinzety z vnitřní strany krytu pro usnadnění vyjmutí a vložení pojistek.
V motorovém prostoru je nově v některých verzích spojena pojistková skříň s napájením 12V zásuvky cigaretového zapalovače podle konfigurace vozidla.
Umístění pojistkové skříně u vozů Volvo S40 V40 1998–2000 | Pojistky v interiéru a motorovém prostoru
V případě nejednoznačnosti doporučuji porovnat hodnoty v různých manuálech podle roku výroby a verze výbavy, protože se mohou lišit mezi německými, českými a americkými verzemi.
Je užitečné mít k dispozici originální manuál pro rok 2000 nebo 2001 a porovnat jeho rozložení s aktuální konfigurací vozu.
