Indukční cívka hraje klíčovou roli zapalovacího systému a její správná funkce je zásadní pro stabilní běh motoru. V textu shrneme postupy a tipy pro ověření a opravu zapalovacích cívek u vozu Mazda 323 ( Mazda 323 coupe ), s důrazem na praktické kroky a bezpečnost.
Co je zapalovací cívka a kde ji hledat

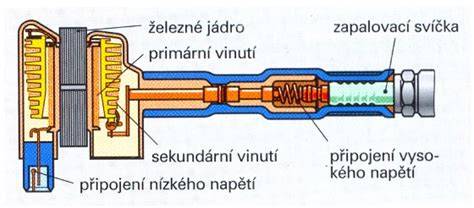

Zapalovací cívka je součástí zapalovacího systému a často bývá spojena se zapalovacím modulem. U Mazda 323 bývá zapalovací cívka často v jedné jednotce s modulem, a proto je důležité vidět celý blok jako celek. Indukční cívka má primární a sekundární vinutí a bývá zapojena do systému pro vznik jiskry na svíčkách.
Podmínky diagnostiky bez vyjímání cívky
Je možné cívku zkontrolovat i bez vyjmutí z auta. Odpojte vodiče od svorek a ověřte napájení a signály podle zapojení daného motoru. Před samotnou měřicí činností je vhodné mít správný popis zapojení a připravit si dokumentaci k vozu.
Postup kontroly primárního a sekundárního vinutí
Pro základní ověření jiskry a zdraví cívky je potřeba otestovat přítomnost odporů vinutí. Zde jsou obecné zásady, které bývají uvedeny v technických příručkách:
- Primární vinutí bývá nízký odpor, sekudárí vinutí bývá výrazně vyšší (často kilohmů). Přerušení primárního nebo sekundárního vinutí znamená nefunkční cívku.
- Pokud se jiskra neobjevuje nebo je nestabilní, může být problém v cívce, ale také v zapalovacím modulu či vedení.
- U dvoujiskrového zapalování bývá nutné ověřovat odpory podle konkrétního schématu zapojení motoru.
Jak provést měření a interpretaci
Pokud máte k dispozici multimetr, můžete provést ohmmetrické měření vinutí. Zkoušejte měřit primární a sekundární vinutí podle instrukcí pro daný typ cívky. V některých případech bývá zapalovací modul integrován do jedné jednotky a měření je nutné provádět podle specifického postupu pro dané vozidlo.
Praktické poznámky k opravám a náhradám
Někdy bývá nutná výměna celé zapalovací cívky s modulem, zvláště pokud došlo k tepelnému poškození nebo zkratování. V některých případech lze použít alternativní díl ( náhrady ), ale vždy je důležité ověřit kompatibilitu a elektrické parametry. Při výměně je důležité správně propojit vodiče a zajistit pevné a bezpečné spojení.
Rady pro diagnostiku a preventivní údržbu
- Před zkouškou zapalovacího systému se vyhněte kontaktu s vysokým napětím a dodržujte bezpečnostní postupy.
- Provádějte kontrolu svíček a kabelů naopak, špatné kabeláže mohou maskovat problém se samotnou cívkou.
- V případě potřeby konzultujte specifické schéma zapojení pro Mazda 323 BG/BA 1994-1998, protože rozdíly mohou být v elektriké části mezi verzemi.
Souvislosti s pojistkami a řízením motoru
Zapalovací cívka a modul často bývají propojeny s řídicí jednotkou motoru. Poruchy v elektronické části, zkratování nebo špatné napájení mohou vést k nestandardnímu chování motoru, a proto je vhodné provést celkovou diagnostiku řízení motoru a kontrolu elektroinstalace.
Ilustrativní poznámky k měření
V některých případech automobilových diskuzí bývá diskutováno měření odporů jednotlivých vývodů. Důležité je měřit podle konkrétního zapojení (např. dvoujiskrové zapalování) a ověřovat, zda odpory odpovídají očekávaným hodnotám. Správné identifikování vývodů a kontaktů je klíčové pro validní měření.
