Motory FOXY G2 jsou vysokovýkonné bezkomutátorové (střídavé, "brushless") čtrnáctipólové elektromotory s rotačním pláštěm ("outrunner") s vynikajícími elektrickými vlastnostmi, propracovanou konstrukcí a špičkovým výrobním zpracováním. Hřídele z tvrzené oceli a kvalitní ložiska zajišťují vysokou životnost, jakostní materiály použité pro zhotovení statoru u rotoru zaručují rovněž výborné výkonové parametry při vysoké účinnosti. Jsou to nízkootáčkové motory s velkým kroutícím momentem zvládající vrtule o velkém průměru i stoupání bez potřeby převodovky.

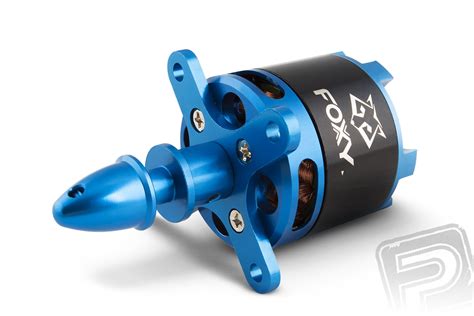

Označení a parametry FOXY G2 C2814-850
Systém označování motorů: CxxYY/zzzzC - střídavý motor s rotačním pláštěm ("outrunner", "oběžka")xx - průměr statoru v mm, YY - délka statoru v mm, zzzz - počet otáček na volt (ot./min/V), „KV“. FOXY G2 C2814-850 je střídavý motor učený pro pohon modelů s letovou hmotností do 1800 g s napájením z dvoučlánkového nebo tříčlánkového akumulátoru Li-poly. Výborně se hodí pro modely, jako je Multiplex Fun Cub, lehké termické větroně do 2500 mm, 3D akrobaty - modely, jímž vyhovuje vrtule o velkém průměru s nízkými otáčkami.
Montáž motoru: FOXY G2 C2814-850 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva (protilehlé), nebo raději čtyři šrouby M3, které zasahují do čela motoru v rozmezí 3,5-4 mm. Motorová přepážka by měla být ze 4 mm letecké překližky. Poloha otvorů pro montáž do modelu v upevňovacím kříži sady pro zadní montáž je shodná jako u motorů původních řad FOXY C3007/3014 (poloha 2 ze 4 otvorů pro upevnění kříže na motor se liší).
Sada a napájení
Sada motoru obsahuje: střídavý motor FOXY G2 C2814-850 s kabely s připájenými 3,5 mm zlacenými konektory, unašeč pro pevnou vrtuli, sadu pro zadní montáž, návod. Napájení LiXX článků 3-4S. Otáčky na Volt [ot./min/V] 850. Počet závitů 9. Max. výkon (180 s) [W] 310. Vnitřní odpor [mOhm] 50. Proud naprázdno (při 10 V) [mA] 800. Proud při max. účinnosti (η>80%) [A] 4-13. Max. Střídavý elektromotor s rotačním pláštěm pro modely letadel: větron 1800 g, trenér 1700 g, akro 1300 g, 3D 1050 g, KV850 ot./min na V, napájení LiXX 3-4s, hřídel 4.0 mm.
Využití a doporučení pro konkrétní typy modelů
Motory FOXY G2 jsou vhodné pro modely s letovou hmotností do 1800 g a pro napájení z LiPo 2-4S. Výborně se hodí pro modely, jako jsou Multiplex Fun Cub, lehké termické větroně do 2500 mm, 3D akrobaty - modely, jímž vyhovuje vrtule o velkém průměru s nízkými otáčkami. Maximální proud a chlazení by měly být sledovány při provozu s vyšším zatížením.
Montáž a konstrukce
FOXY G2 C2814-850 je konstruován pro přední i zadní montáž. Při přední montáži za čelo motoru použijte nejméně dva šrouby M3 (protilehlé) nebo čtyři, které zasahují do čela motoru v rozmezí 3,5-4 mm. Motorová přepážka by měla být ze 4 mm letecké překližky. Poloha otvorů pro montáž do modelu v upevňovacím kříži sady pro zadní montáž je shodná s řadou FOXY C3007/3014 (poloha 2 ze 4 otvorů pro upevnění kříže se liší).
Napájecí regulátor FOXY G2
Maximální proud při max. 20 A (špičkový 30 A) pro regulátor 2-4 LiPo články, spínaný BEC 5,2 V/2,5 A, hmotnost 13 g, rozměry 25×15×5 mm. Nová generace programovatelných mikroprocesorových regulátorů pro střídavé motory bez senzorů („brushless, sensorless“) pro rekreační a sportovní modely letadel s napájením z LiPo/Li-ion/LiFe 2-4S. Při srovnání s předchozí generací FOXY regulátory nabízejí rozšířené programovací možnosti a pokročilou technologii řízení pro lepší odezvu plynu a vyšší účinnost.
Regulátor je vybaven 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; kompatibilní s většinou střídavých motorů. Zvláštní stabilizátor napájení pro mikroprocesor zvyšuje odolnost proti rušení a snižuje riziko ztráty kontroly. Technologie optimalizovaného řízení zlepšuje odezvu plynu a snižuje teplotu regulátoru; BEC výstup 5,2 V/2,5 A trvale a 4 A špičkově, oddělený od ostatních obvodů regulátoru, což zajišťuje jeho funkčnost i při poškození MOSFET tranzistorů.
Režimy rozběhu: Normal, Měkký, Velmi měkký - vhodné pro normální vrtulová letadla i modely s dmychadly. Programování je jednoduché buď přes vysílač, nebo pomocí LED programovací karty FOXY G2. K regulátoru je k dispozici speciální programovací kabel pro připojení k LED programovací kartě uživateli pro nastavení kdykoliv a kdekoliv. Řada ochran FUNKCÍ: ochrana při startu, tepelná ochrana regulátoru a kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při ztrátě řídícího signálu, což prodlužuje životnost regulátoru.
Kalibrace rozsahu plynu je doporučena při prvním zapnutí regulátoru; poté lze regulátor nastavovat s pomocí vysílače či LED programovací karty. Ochranné prvky zajišťují bezpečné provozování: ochrana při rozběhu sleduje otáčky motoru a případný nesprávný rozběh vyhodnotí restartem; tepelná ochrana aktivuje při 110 °C a vyžaduje snížení plynu pod 60 % pro obnovení výkonu; ochrana při ztrátě signálu okamžitě vypíná motor po ztrátě signálu na 0,25 s; nadproudová ochrana reaguje vypnutím motoru při překročení špičkového proudu.
Přehled výše uvedených parametrů
- KV motoru: 850 ot./min/V
- Počet závitů: 9
- Max. výkon: 310 W
- Vnitřní odpor: 50 mΩ
- Proud naprázdno (10 V): 800 mA
- Proud při max. účinnosti: 4-13 A
- Hřídel: 4.0 mm
- Provozní napájení: LiPo 2-4S
- Max. proud (trvalý): 20 A
- Spínaný regulátor s BEC 5,2 V/2,5 A trvale; 4 A špičkově
Praktické tipy a doporučení
Pro zajištění optimálních výkonů je vhodné provádět kalibraci rozsahu plynu a využívat LED programovací kartu FOXY G2 pro snadné nastavení. Při montáži zvažte pevné ukotvení motoru skrze čelo nebo zadní rám a dodržujte doporučené tloušťky a materiály pro motorovou přepážku. Před nasazením zkontrolujte kompatibilitu vrtule a vrtulového středu s velikostí hřídele 4 mm a vyberte vrtuli s vhodným průměrem a stoupáním pro vybrané letové hmotnosti modelů, aby byla zajištěna bezpečná a stabilní jízda.
Pneumatický regulátor Foxboro 43AP - Seřízení a kalibrace_Rico_1998
Pro ilustraci lze zvážit použití do modelů jako jsou lehké větroně či 3D akrobata; tabulka shrnuje klíčové technické parametry motoru a regulátoru.
| Parametr | Hodnota |
|---|---|
| KV | 850 ot./min/V |
| Počet závitů | 9 |
| Max. výkon | 310 W |
| Napájení | LiPo 2-4S |
| Hřídel | 4.0 mm |
| Max. proud | 20 A (trvalý) |
| BEC | 5,2 V, 2,5 A trvale; 4 A špičkově |
Motor FOXY G2 C2814-850 je vhodný pro pohon modelů s letovou hmotností do 1800 g a napájení z LiPo 2-4S, se zvláštním zaměřením na vrtule s velkým průměrem a nízkými otáčkami, které vyžadují vysoký krouticí moment bez použití převodovky.
