Odklon kol je prvni ze tri zakladnich parametru geometrie zaveseni. Pri jizde primo rovne, at uz pri akceleraci nebo brzdeni je nejvhodnejsi (pro maximalni adhezi), aby povrch pneumatik dolehal na vozovku stejnomerne po cele sirce pneumatiky - tzn.kolo by melo s vozovkou svirat prave pravy uhel. To vsak plati pouze pro podelne zatizeni pneumatik. Pro lateralni sily - pricne (zataceni) plati jine zakonitosti. Obecne plati, ze pneumatika vykazuje nejvyssi pritlak pro lateralni zatizeni pro sklonu k vozovce o pul stupne. Toto je cislo zjistene experimentalnim merenim realnych pneumatik.
Pokud bude pneumatika priklonena mene nez 0.5 stupne, nebo bude zcela odklonena smerem ven ze zatacky, dojde k extremni ztrate prilnavosti a zvysenemu poskozovan i vnejsi casti behounu. Pokud bude pneumatika priklonena vice nez je idealni sklon pul stupne, dojde k vyssimu zahrivani vnitrni casti pneumatiky, ale prilnavost zustane velmi dobra. Proc se tim vubec clanek zabyva: Diky pricnym pretizenim v zatacce pracuje zaveseni vozu tak, ze se cele sasi nakloni na jednu stranu. O tento uhel, o ktery se naklopi vuz, se naklopi take pneumatiky. Tento efekt by bez nastaveneho priklonu zpusoboval prave vyse popsanou extremni ztratu prilnavosti. Proto se mu predchazi priklonenim pneumatik.
V praxi nastavovani vozu lze rici, ze neni mozne nastavit vuz pro cely okruh tak, aby v kazde zatacce mely pneumatiky vuci vozovce idealni uhel (bez aktivni kontroly zaveseni - napriklad pomoci hydraulickych systemu). Proto se vozy nastavujou tak, aby maximalni uhel nakloneni sasi nikdy neprekrocil priklon pneumatiky. Priklon X Odklon: Polozka geometrie se nazyva odklon, ovsem u zavodnich vozu se nastavuje do zapornych uhlu. Proto je v clanku pouzit termin priklon - u zavodniho vozu jsou kola vrchni casti prikloneny smerem k sobe. U prednich pneumatik se nastavuje obycejne vyssi priklon nez u zadnich. Je to z toho duvodu, ze je casto potreba zatocit pri brzdeni, v takovou chvili pusobi na sasi sila podelna i pricna a cele sasi se nahne podle diametraly na vnejsi predni kolo.
Co je odklon a proč je důležitý
Motor spokojeně bručí, ale auto vám podezřele zatáčí doleva? Máte špatně seřízenou geometrii vozu. Kola dostávají zabrat při každé jízdě a sebemenší náraz nebo výmol je může poškodit. Narušená geometrie podvozku má za následek nadměrné opotřebovávání pneumatik a špatnou ovladatelnost. Geometrie podvozku zahrnuje postavení a vzájemnou polohu kol, nápravy, karoserie a rámu. Jedná se o komplikovaný mechanismus, který je klíčovým faktorem pro správné řízení vozidla.
Sbíhavost je úhel, který svírají střední roviny protilehlých kol na jedné nápravě. Hodnota sbíhavosti se udává pro všechny nápravy na vozidle. Jakmile je průsečík rovin před vozidlem, potom jde o sbíhavost. Naopak, v případě průsečíku za vozidlem, se jedná o rozbíhavost. Odklon kola je úhel odklonu střední rodiny kola od svislice. Odklon kol může být ve statické poloze pozitivní i negativní. Nesprávné nastavení úhlu sbíhavosti nebo odklonu má nepříznivé vliv jak na životnost pneumatik, tak na další díly nápravy.
Špatnou geometrii poznáte především podle nerovnoměrného sjetí pneumatik. Ty se daleko rychleji opotřebovávají, vůz táhne k jedné straně, kola se rozkmitají a hůře se ovládají. Špatná geometrie způsobuje jak nebezpečnou jízdu na silnici, tak vyšší náklady na péči o vašeho čtyřkolového miláčka. Zvýšená spotřeba paliva až o 3 % je důsledkem právě valivého odporu pneumatik.
Kolo nedodržuje přesnou polohu, náprava není na svém místě a rychlost také vůbec nepomáhá. Je tedy jasné, že starost o správně seřízenou geometrii se vyplatí.
Nastavení odklonu kol a další součásti geometrie
Nastavení odklonu je klíčovým prvkem ladění odpružení, který významně ovlivňuje ovladatelnost vozidla, opotřebení pneumatik a celkovou bezpečnost jízdy. Pochopení toho, co je odklon a jak jej správně nastavit, umožní každému automobilovému nadšenci optimalizovat výkon svého vozu. V tomto článku vysvětlíme, jak toto nastavení provést svépomocí, jaké nástroje potřebujete a jaké výhody správné nastavení odklonu přináší.
Úhel odklonu, také známý jako klenutí, je míra, o kolik se kolo naklání od svislé polohy při pohledu zepředu nebo zezadu na vozidlo. Správné nastavení tohoto úhlu je klíčové pro optimální trakci a stabilitu vozidla a také ovlivňuje rovnoměrné opotřebení pneumatik. Nesprávný odklon může vést k rychlejšímu opotřebení dezénu a zvýšenému riziku ztráty kontroly, zejména v náročných silničních podmínkách. Nastavení tohoto úhlu také optimalizuje ovladatelnost vozidla pro jeho zamýšené použití - od každodenní jízdy až po závody.

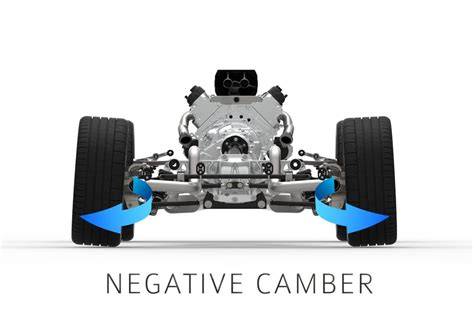

Typy odklonu kol - kladný, záporný a neutrální Odklon lze nastavit třemi hlavními způsoby: kladným, záporným nebo neutrálním. Kladný odklon nastává, když je horní část kola nakloněna více ven než spodní část. Toto nastavení se používá zřídka, protože může vést k rychlejšímu opotřebení vnitřního okraje pneumatiky a obvykle se vyskytuje pouze ve specifických průmyslových aplikacích. Negativní odklon je charakteristický pro většinu sportovních vozů; horní část kola se naklání dovnitř, což zvyšuje trakci při rychlém průjezdu zatáčkami, ale může urychlit opotřebení vnějšího okraje pneumatik. Neutrální odklon znamená, že kola jsou kolmá k zemi, což se doporučuje pro většinu osobních automobilů, což zajišťuje optimální opotřebení pneumatik a stabilitu.
Jak si svépomocí nastavit odklon kol? Nastavení odklonu kol svépomocí je proces, který vyžaduje přesnost a trpělivost, ale s použitím správného nářadí jej lze provést i ve vlastní garáži. Prvním krokem je umístit vozidlo na dokonale rovný povrch a zajistit jeho správné vyvážení. Poté změřte aktuální úhel odklonu pomocí měřidla odklonu. Pokud je nutné seřízení, povolte upevňovací prvky kola k zavěšení kol, například šrouby ramen náprav. Seřiďte odklon pomocí klíčů nebo speciálního seřizovacího nářadí a po každém seřízení odklon znovu změřte. Je důležité provést drobná seřízení a ověřit jejich výsledky před trvalým utažením upevňovacích prvků. Po dokončení seřízení se doporučuje provést geometrii kol, aby se zajistila správná ovladatelnost vozidla.
Nářadí a vybavení potřebné k nastavení úhlu odklonu
Správné nastavení odklonu kol vyžaduje specializované nástroje, které vám pomohou přesně změřit a seřídit odklon. Základním nástrojem je měřič odklonu, který může být digitální nebo analogový. Pro přesnější nastavení je užitečná také sada na měření geometrie kol, která umožňuje úplnou kontrolu nad nastavením odpružení. Pro seřízení a utahování součástí odpružení jsou nezbytné nástrčné klíče, očkové klíče a momentové klíče. V některých případech, zejména u sportovních vozů, mohou být zapotřebí také speciální sady seřizovacích šroubů nebo nastavitelná ramena náprav, které umožňují přesnější nastavení. Je také vhodné mít vodováhu nebo klíny pro zajištění vozidla během práce a zvedáky pro bezpečné zvedání a podepření vozu.
Vliv odklonu kol na ovladatelnost a opotřebení pneumatik
Správné nastavení odklonu je zásadní pro optimální ovládání vozidla a účinnost pneumatik. Negativní odklon, který se často vyskytuje u sportovních vozů, zlepšuje trakci v zatáčkách tím, že umožňuje pneumatikám rovnoměrnější rozložení sil při jízdě ve vysokých rychlostech. Pozitivní odklon naopak může zvýšit stabilitu v přímém směru, což je výhodné pro větší vozidla nebo nákladní vozy. Nadměrný kladný i záporný odklon však může vést k neefektivnímu a nerovnoměrnému opotřebení pneumatik. Pneumatiky se mohou opotřebovávat nerovnoměrně - na vnější hraně u negativního odklonu a na vnitřní hraně u kladného odklonu - což má za následek dřívější dobu výměny pneumatik a potenciálně horší trakci za určitých jízdních podmínek.
Příznaky nesprávného úhlu odklonu
Nesprávný odklon se může projevovat různými způsoby, které jsou snadno patrné při každodenním provozu vozidla. Jedním z nejzřetelnějších příznaků je nerovnoměrné opotřebení pneumatik, kdy se jedna hrana pneumatiky opotřebovává výrazně rychleji než druhá. Dalším příznakem může být zhoršení ovladatelnosti vozidla, včetně tendence táhnout na jednu stranu, což je patrné zejména při jízdě v přímém směru. Nesprávný odklon může navíc snížit stabilitu vozidla, což je patrné zejména při vyšších rychlostech a při průjezdu zatáčkami, kde může vozidlo vykazovat nadměrné boční naklánění nebo ztrátu trakce.
Nápravy, kola a pneumatiky patří k nejvíce namáhaným dílům na vozidle. Správně nastavená geometrie náprav, podle hodnot výrobce, zajišťuje ideální ovladatelnost vozu, přesnost a komfort při řízení vozidla, a tím i bezpečnost jízdy. První jednoduchou kontrolu správnosti geometrie vašeho vozidla si můžete udělat sami, na rovném a bezpečném úseku silnice. Na malou chvíli pusťte volant a sledujte chování automobilu.
Kontrola a praktické souvislosti
- Odklon kola je úhel, který ve směru jízdy svírá svislá osa kola od svislé roviny. Pokud je tento odklon od svislé roviny příliš velký, dochází k nerovnoměrnému opotřebení běhounu pneumatiky.
- Sbíhavost kol je rozdíl vzdáleností, měřený na předním a zadním okraji ráfku ve výši poloměru kol nad vozovkou. Pokud dojde na vozidle k tzv. dřívější metody měření geometrie kol byly často zdlouhavé a výsledky často nepřesné.
V ČR se ceny za kontrolu a seřízení geometrie kol liší podle typu vozidla, rozsahu úkonu a regionu. Investice do kontroly se však rozhodně vyplatí. Správně fungující tlumiče zajišťují, že pneumatika je stále v kontaktu s vozovkou, což je nezbytné pro bezpečnou a stabilní jízdu.
Vyvážení kol a další související úkony
Co je vyvážení kol? Když je řeč o vyvážení kol, mluvíme o kompletní sestavě pneumatiky a ráfku. Kolo může být nevyvážené, je-li některá část pneumatiky či ráfku těžší či lehčí než ostatní části. Tuto nevyváženost způsobuje nerovnoměrně rozložená hmotnost. Vyvážení kol je úkon, jehož cílem je vyrovnat nevývažky kola závažím, aby se obnovila jeho rovnováha a otáčení bylo optimální.
Jak dojde k nevyváženosti kola? Často se stává, že pokud je při montáži v pneumatice nebo v kole mírná nerovnováha, mohou se tyto efekty navzájem zkombinovat a zesílit dynamickou nevyváženost. Proto je nutné vždy po výměně nebo opětovné montáži pneumatik provést dynamické vyvážení. Předčasné opotřebení vede k vyšším nákladům, jelikož je nutné pneumatiku vyměnit dříve, než je to nutné.
Jak zjistím, že moje kola nejsou vyvážená? Hlavním signálem je, když zaznamenáte během jízdy vibrace, které narušují pocit komfortu. Tyto vibrace můžete pociťovat na volantu, na podlaze, na přístrojové desce nebo na sedadlech. Nerovnováha může být občas pociťována pouze při dosažení určité rychlosti, která představuje přirozené vibrační frekvence.
Vysvětlení geometrie kol a animace: odklon, sbíhavost | vysvětlení sbíhavosti a rozbíhavosti
Praktické závěry a doporučení
Opotřebení pneumatik se kontroluje během technické kontroly. Pokud si všimnete nerovnoměrného opotřebení svých pneumatik, změn v ovladatelnosti nebo při montáži nových pneumatik, nechťete si zkontrolovat geometrii kol odborníkem. Investice do pravidelné kontroly geometrie kol se vyplatí pro bezpečnost, komfort a ekonomiku provozu vozu.
