Podle uspořádání převodů můžeme rozdělit na dva typy, kterými jsou paralelní nápravová převodovka a přímá nápravová převodovka.
Tyto dva typy ozubených kol nabízejí různé cenové body, velikostní limity, výkon, účinnost a redukční poměry.
Dále diskutujeme o různých typech převodovek s paralelním hřidelem, které vám pomohou vybrat správnou převodovku pro vaši aplikaci.
Paralelní převodovka v řadě

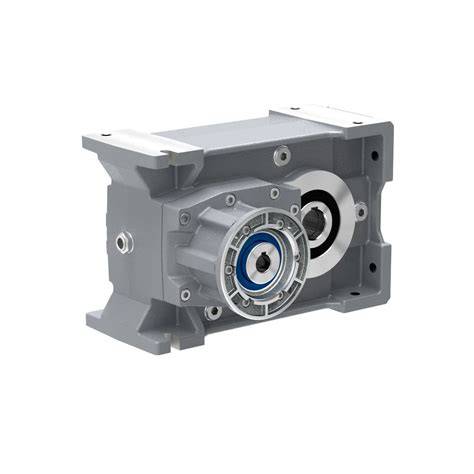

V paralelní řadové převodovce jsou vstupní a výstupní hřídele posunuty o určité množství, ale mezi nimi není žádný úhel.
Hlavní typy ozubených kol používaných v paralelních převodovkách jsou čelní, spirálové nebo dvojité spirálové převody.
Čelní ozubená kola mají relativně vysokou hlučnost a jsou obecně vhodná pro aplikace s nízkým točivým momentem a nízkými otáčkami díky své malé ploše povrchu zubu a velkému namáhání.
Spirálové převody mají lepší charakteristiky zapojení zubů a mohou přenášet více energie při podobné úrovni účinnosti a zároveň vydávat mnohem méně hluku.
Nicméně směr šroubovitého zubu vytváří podél hřídele velký tah, což někdy vyžaduje speciální ložiska.
Dvojitá spirálová ozubená kola jsou podobná dvěma protilehlým ozubeným kolům vedle sebe, což pomáhá eliminovat tah při zachování podobného výkonu.
Díky efektivnímu využití prostoru jsou paralelní řadové převodovky ideální pro prostorově omezené aplikace, jako jsou míchadla v procesech míchání kapalin.
Koaxiální in-line převodovka
Koaxiální řadové převodovky používají planetové systémy s vynikajícími výkonovými charakteristikami.
Planetové převodovky jsou velmi kompaktní. Zvládne vysoký točivý moment a vysoké zrychlení.
Má vysoký jednostupňový redukční poměr a lze jej snadno připojit k dosažení extrémně vysokého redukčního poměru.
Současně však mají planetové převodovky některé nevýhody. Přesto, že naše čelní převodovky disponují maximálním momentem až 26.000 Nm, běží s vysokou energetickou účinností.
Pohony s čelními převodovkami NORD mají vysokou výkonovou hustotu a množství variant. Vždy správné řešení: naše čelní převodovky.
Žádné dvě aplikace nejsou shodné. Proto NORD dodává tři různé řady čelních axiálních převodovek.
Řady a typy čelních převodovek
Univerzální řada Standard má širokou oblast využití a nabízí osvědčenou kvalitu. Je dostupná v 6 velikostech, v 2- nebo 3-stupňovém provedení s rozsahem momentů od 50 do 700 Nm.
Kompakt čelní převodovky UNICASE mají kompaktní konstrukci a extrémně robustní litinovou skříň. Převodovky NORDBLOC.1 byly vyvíjeny se zvláštním důrazem na hladký, snadno čistitelný povrch. Hliníkové skříně poskytují z povahy materiálu ochranu proti korozi. Na rozdíl od standardního ochranného nátěru se tato povrchová úprava neodlupuje a je celkově odolnější.
PRŮMYSLOVÉ PŘEVODOVKY SIEMENS/FLENDER jde o vysoce kvalitní převodovky pro standardní i speciální pohony s výstupem od 2 000 do 2 600 000 Nm. Tyto převodovky není možno nakupovat online v e-shopu. Na vyžádání Vám rádi zašleme dokumentaci nebo přímo navrhneme vhodnou sestavu.
Výběr převodovky s výběrem vhodného provedení převodovky pro Vaši aplikaci Vám rádi pomůžeme. Výběr průmyslové převodovky vyžaduje komplexní posouzení provozních podmínek a specifik daného typu aplikace. Z tohoto důvodu nás prosím kontaktujte, abychom dohodli další postup.
Čelní převodovky řady HV a další typy
HV: Výrobní řada čelních převodovek pro horizontální a vertikální polohu, převodovky s jedním až čtyřmi převodovými stupni, k dodání ve 26 velikostech. K dispozici pro výkony motorů od 6 kW až do 4 500 kW. Převodové poměry 1 až 450 a výstupní moment až 870 000 Nm. Potlačení hlučnosti díky broušenému kuželovému ozubení a optimalizované skříni. Široké možnosti konfigurace a celá řada specializovaných řešení pro průmyslová odvětví: převodovky pro provzdušňovače, míchadla, pojezdové pohony, pásové dopravníky, zdvihová zařízení.
Kuželočelní převodovky řady B: Úhlové převodovky s kuželočelním převodem pro horizontální a vertikální polohu, s jedním až čtyřmi převodovými stupni, k dodání ve 26 velikostech. K dispozici pro výkony motorů od 6 kW až do 4 500 kW, převodové poměry 1 až 450, výstupní moment až 870 000 Nm, potlačení hlučnosti a široké konfigurace. Disponuje celou řadou specializovaných řešení pro průmyslová odvětví: převodovky pro provzdušňovače, míchadla, pojezdové pohony, pásové dopravníky a zdvihová zařízení.
Planetové převodovky řady PT: výrobní řada zahrnuje více než 27 velikostí. Převodovka se skládá ze dvou nebo tří planetových stupňů, které mohou být kombinovány s různými předřazenými stupni. Čelní převodové motory jsou projektovány tak, aby zlepšily výkon každé aplikace. Spojka zajistí rychlý přechod, s minimálním neplánovaným výpadkům. Převodové motory mohou být dodávány s uzávěrem zpětného chodu nebo s ventilací.
Přímé čelní motorové převody nabízejí vysoce efektivní a kompaktní řešení pohonu, které se hodí do většiny aplikací. Čelní převodovky Série F: Násuvná čelní převodovka s integrovaným reakčním ramenem. Čelní převodovky Série G: Spirálové paralelní hřídele. Použití v prostředích se středním zatížením, kde je nutný vysoký výkon a převod. Šnekové převodovky jsou k dispozici v různých velikostech. Série A je určena pro všechny typy zatížení. Střední řada převodovek série A nabízí velikosti 1002, 1252, 1602 a 2002. Série BS je spolehlivá volba. Série A Junior v velikostech 280, 410, 510, 610, 730 a 860. Dodáváme výrobky s vysokou životností, flexibilitou a spolehlivostí.
Benzlers nabízí tři typy kuželočelních převodovek s integrovanou skříní a patkami, verze paralelní i úhlové; s jedním, dvěma, třemi nebo čtyřmi úhlovými stupni. Série H byla vyvinuta pro aplikace s těžšími cykly a je lehce adaptovatelná tak, aby vyhověla specifickým požadavkům zákazníků. Kuželočelní motorové převody s vysokou efektivitou a kompaktním provedením, vhodné prakticky ve všech průmyslových odvětvích.
Čelní převodovky jsou ideálním řešením pro aplikace vyžadující efektivní přenos výkonu, zejména ve spojení s asynchronními motory. Tyto převodovky vynikají nízkou osovou výškou a vysokou účinností, což z nich činí ideální volbu pro široké spektrum aplikací. Kromě asynchronních motorů je lze bez problémů kombinovat také se servomotory a krokovými motory.
Čelní převodovka 4MC002 s různými převodovými poměry (např. 10,16; 12,07; 13,40) se vyznačují svou efektivitou a různými variantami pro D16, D20 a další výstupní konfigurace.
Čelní převodovky jsou jedním z nejrozšířenějších typů mechanických převodů. Přenáší točivý moment pomocí čelního ozubenení, které umožňuje efektivní přenos síly mezi hřídeli uloženými v jedné rovině.
U čelních převodovek jsou vstupní a výstupní hřídele rovnoběžné a nacházejí se ve stejné rovině. Kuželočelní převodovka oproti tomu umožňuje změnu směru přenosu momentu, obvykle v úhlu 90°. Standardně se čelní převodovky vyrábějí s převodovými poměry v rozmezí přibližně 3:1 až 300:1, a to v závislosti na počtu převodových stupňů.
Při správné montáži, údržbě a dodržení provozních podmínek dosahuje čelní převodovka životnosti kolem 20 000 až 30 000 provozních hodin, případně i více. Skříně bývají obvykle z litiny nebo hliníkových slitin. Ozubení se vyrábí z kalené a broušené oceli, což zajišťuje vysokou odolnost, přesnost a tichý chod. Ne, tento typ převodu není samosvorný, což znamená, že při volnoběhu se může otáčet i v opačném směru.
