Při popisu zapojení denního svícení na vozidle se v praxi často objevují otázky ohledně správného propojení, homologace a vzájemného interakce s jiným osvětlením. V následujícím textu shrnujeme hlavní technické postupy, které se objevují v odborné diskusi, a doplníme je o praktické poznámky z praxe.
Co znamená denní svícení a jaké podmínky platí?
Denní svícení definujeme jako přídavná (většinou LEDková) světla pro denní svícení, splňující homologaci podle EHK/OSN č. 48. V české legislativě platí, že motorová vozidla musí mít za jízdy vždy rozsvícena obrysová a potkávací světla nebo světla pro denní svícení. Homologace a schválení systému hrají klíčovou roli při kontrole na STK.

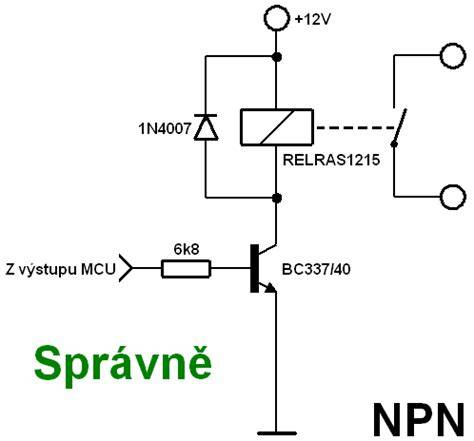

Princip zapojení DRL s tranzistorem a relé
Nejčastější řešení spočívá ve dvou relé či v kombinaci tranzistoru s diodami. Základní popis metody zahrnuje zapojení cívky relé mezi svorku 15 (přepnutí zapalování klíčem) a obrysovku, a poloviční zapojení DRL přes pojistku na baterku. U provedení s jedním tranzistorem a dvěma diodami bývá dosaženo spínání obou relé (Head Light Relay a Tail Light Relay) a rozsvícení jak potkávacích, tak denního svícení. Přitom druhé relé slouží k přepínání světel a zajišťuje vypnutí DRL po zapnutí potkávacích světel.
Varianty zapojení a homologace
- Homologované automaty s automatem spínajícím světla po nastartování a vypínáním po vypnutí motoru - problém bývá s kolísáním napětí, kdy se DRL mohou chovat nestabilně. Řešením bývá použití relátek pro spolehlivost nebo zapojení přes tranzistor.
- Automaty s třemi vodiči (dvě relé a napájení z baterie) bývají homologovány; existují i jednostranné varianty s dvěma vodiči, ale často bývají ne homologované a vyhazují na STK.
- Zapojení přes obrysové světla a doplňující relé s označením +12V z baterky umožňuje robustní řízení bez zbytečných průřezů v obvodu.
Praktické poznámky k instalaci a bezpečnosti
Výběr komponent by měl vycházet z homologace a spolehlivosti. Při volbě relé je vhodné zvolit homologované díly s odpovídajícími parametry. Většina zkušeností ukazuje, že jednoduché zapojení s tranzistorem a dvěma diodami může být levné a spolehlivé, pokud se dodrží správné polarity a ochranné prvky proti zkratu.
Okolnosti a rizika při nehomologované instalaci
- Nehomologované lampy mohou vést k nesplnění předpisů a komplikacím na STK. Je nutné ověřit homologaci (příslušné číslo) na skle svítilen.
- Při instalaci bez homologace hrozí vyšší riziko porušení zákona a případné sankce.
Specifické zapojení s využitím relé a tranzistoru
V některých případech je možné zapojení DRL realizovat bez relé a pouze s tranzistorem. Příklad popisuje řešení, kde napětí z B9 (řídicí elektřina z kombinační sledují spínače světel) ovládá tranzistor, který sepne dva tranzistory a tím spustí obě relé (Head Light Relay a Tail Light Relay). Diodové a zenerové ochrany zajišťují stabilní provoz a ochranu proti špičkám.
Montážní a instalatérské detaily
Podrobnosti montáže zahrnují výběr vhodných světelných jednotek (ideálně LED homologované podle EHK/OSN č. 48), umístění ve vodorovné rovině ve výšce 250-1500 mm od přední části vozu a vzdálenost mezi světly nejméně 400 mm. Dvě světla umístěná symetricky pomáhají dosáhnout rovnoměrného světelného toku a splňují výše uvedené požadavky. Všechny kabelové propoje by měly procházet pojistkami a spojení zajišťovat bezpečné a čisté, aby nedošlo k zkratům.
Praktické doporučení pro české řidiče
Vyplatí se zvolit homologované komponenty s jasným číslem homologace na skle. Při nižší ceně nehomologovaných LED světel hrozí vyřazení z provozu nebo pokuta po kontrole. Při instalaci vyžadujte správné zapojení na 12V DC s ochranou proti přepětí a bezpečný návrh rozložení kabelů v motorovém prostoru.
- Vyberte vhodná světla a ověřte homologaci.
- Instalujte dva samostatné kabelové rozvody s pojistkami k baterii a k rozhraní obrysovek.
- Použijte tranzistorový regulátor a diody pro bezpečné řízení DRL na poloze START/NESTART.
- Zkontrolujte, že po rozsvícení potkávacích světel DRL zhasne a na STK bude vše v pořádku.
- Provádějte pravidelnou kontrolu napětí baterie pro stabilní provoz DRL bez nežádoucího vybliknutí světel po vypnutí motoru.
Kdy a proč se DRL vypínají po rozsvícení jiného osvětlení
Podle některých názorů se DRL musí zhasnout, když se rozsvítí jiné osvětlení. Praktické schéma uvádí, že zapojení cívky relé a propojení s obrysovkami umožní DRL zhasnout po zapnutí potkávacích světel, čímž se vyhnete nadměrnému osvětlení a zbytečné spotřebě energie.
Jak zapojit DRL (světla pro denní svícení)
Často kladené otázky a praktické poznámky
- Co znamená, když DRL zůstávají stále svítit po vypnutí motoru? Možná špatně zapojené relé či provozní napětí baterie, případně chybějící ochranné prvky.
- Má smysl používat homologované diody a tlumící součástky pro ochranu proti špičkám? Ano, pro stabilní provoz a delší životnost systému.
- Je nutné mít kompletní kabeláž s konektory a demontovatelnými spojkami pro snadnou údržbu? Doporučuje se pro pohodlí a bezpečnost.
Shrnutí technických postupů
Denční svícení lze implementovat různými způsoby, avšak důraz je kladen na homologaci, bezpečné vedení kabelů, spolehlivost spínacích prvků a správnou interakci s ostatními světlomety. Praktické popisy ukazují použití relé, tranzistorů a diod k dosažení spolehlivého, levného a legálního řešení.
