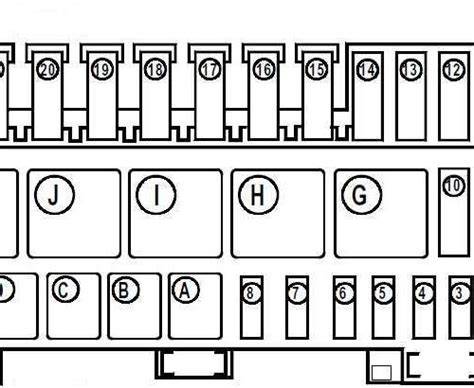

Renault Megane Scenic 1 je kompaktní rodinný automobil, který byl poprvé představen v roce 1996. Tento model se vyznačuje prostorným interiérem a flexibilním uspořádáním sedadel, což ho činí ideálním pro rodiny. Scenic 1 nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují spolehlivý výkon a efektivní spotřebu paliva. Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Megane Scenic 1, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je důležité pro správnou údržbu vozidla. Vždy používajte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému.
Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů.
V textu následujících řádků se soustředíme na praktické poznatky a zkušenosti z diagnostiky a oprav žhavicího systému (žhavící svíčky) a hlavního relé v Megane Scenic 1. Budou uvedeny konkrétní postupy, které se používají při zjišťování závad a ověřování napájení žhavících svíček, čerpadla a řídicí jednotky vstřikování. Příspěvky v diskuzi popisují, jaké problémy mohou nastat a jaké kroky lze učinit pro identifikaci poruch.
Poruchy žhavení a jejich časté scénáře
- Nepřipojené napájení ke žhavičkám po otočení klíče - pootočením klíče se má na žhavičky dostat napětí, ale často chybí primární napájení; diagnostika ukazuje, že hlavní relé žhavení nebo jiné spínací prvky mohou být vadné.
- Porucha hlavního relé a napájení motoru - jednotlivci popisují, že po zapnutí zapalování nebylo 12V na hlavní větvi, která napájí čerpadlo, žhavení a řídicí jednotku. Výměna relé žhavení často vedla k zlepšení, ale určité případy ukazují, že problém může být ve vedení mezi řídící jednotkou (řj) a relé.
- Vliv čidel teploty a řídicí jednotky - odpojení snímače teploty chladicí kapaliny může prodloužit dobu žhavení a umožnit start, pokud žhavení otherwise selhává kvůli teplotním podmínkám. Diagnostika poté vyžaduje ověření napětí na svíčky a průchod napětí po zapalování.
- Napájení čerpadla a elektrická autonomie motoru - někdy elektroinstalace motoru ztrácí napájení napříč hlavními relé a vedení, což znemožní rozběh motoru. V jednom popsaném případu motor běžel až po diagnostické kontrole a následné opravě napájecího vedení relé.
- Diagnostika a diagnostické vazby - v některých případech řídicí jednotka vstřikování (řj) požaduje sepnutí hlavního relé a zároveň sleduje napájení; pokud dojde k poklesu napětí na větvi relé, řj to vyhodnotí a nemusí motor nastartovat. Důležité je zjistit napětí na řj pomocí diagnostiky.
Praktické kroky diagnostiky
- Změřte napětí, které jde ke žhavkám po otočení klíčem.
- Odpojte snímač teploty chladicí kapaliny a sledujte změny v činnosti žhavení.
- Zkontrolujte hlavní relé a jeho ovládací a napájecí větve; ověřte napětí na relé po zapnutí spínače.
- Prověřte pojistky v motorovém prostoru na levém blatníku; některé z nich (např. 60A) mohou být rozhodující pro napájení hlavních komponent motoru.
- Pokud diagnostika ukazuje, že řídicí jednotka vstřikování vyžaduje napájení hlavního relé, zkontrolujte kabeláž mezi řj a relé a ověřte kontinuitu kabelů.
Praktické poznatky z konkrétních zkušeností
Popisované zkušenosti ukazují, že hlavní relé a napájecí větve hrají klíčovou roli v tom, zda se žhavení rozsvítí a motor nastartuje. V některých situacích bylo nutné vyměnit relé zhavení, a poté bylo napětí na větvi z baterie dostatečné. Důležité je sledovat, zda napětí na řj je 12V po sepnutí spínače; pokud ne, problém bývá mezi baterkou a relé, případně v samotném relé. V některých případech pomáhá diagnostika napětí na řj, která může odhalit selhání drátu mezi řj a relé.
Pokud motor po nastartování nejede a svítí kontrolky žhavení, je možné, že hlavní relé má tendenci odcházet, nebo že je problém v napájení řídící jednotky. Když se zkouší start, někdy se ukáže, že čerpadlo nezačíná čerpat palivo. V takových situacích se doporučuje zkontrolovat pojistky a relé palivové pumpy, které často bývají v krabici na levém blatníku.
renault scenic (2001) Fuse Box Location, Diagram and Relays
Shrnutí a doporučení pro údržbu
Pro udržení spolehlivého startu žhavicího systému a elektrického napájení motoru Megane Scenic 1 je důležité pravidelně ověřovat:
- stav hlavních relé (žhavení a palivové pumpy) a jejich spínací cesty
- napětí do žhavicích svíček po otočení klíčem a po zahřátí motoru
- stav kabeláže a konektorů mezi řídicí jednotkou vstřikování a relé
- kvalitu pojistek a jejich odpovídající ampéráž v pojistkové skříňce
- jednotku řízení motoru a diagnostiku chyb ovládání hlavního relé
Technické poznámky pro techniky
V některých případech popsaných v diskuzích se ukazuje, že hlavní relé musí být správně spínáno a napájení musí dojít až na žhavičky, a to po určité době, která závisí na teplotě chladicí kapaliny. Řídicí jednotka vstřikování poté poskytuje signály k zapnutí žhavení na základě požadavku z klíče a teploty motoru. Pokud dojde k poklesu na větvi relé nebo k nepřesnému řízení napájení, může záležet na vedení mezi řj a relé a na diagnostické vazbě mezi nimi.
