Pravděpodobně jste už slyšeli o planetové převodovce. Víte však, o jaký typ převodovky se jedná, jak pracuje a kde se používá?
Planetové převody, také známé jako epicyklické převody, byly vyvinuty Řeky před více než 2000 lety a původně měly pomoci předpovědět pohyby planet ve sluneční soustavě. Planetová ozubená kola sestávají z centrálního hnacího kola (tj. Slunce) s více „planetovými“ ozubenými koly, která obíhají kolem něj. Ozubené kolo obklopuje centrální i planetové kolo.

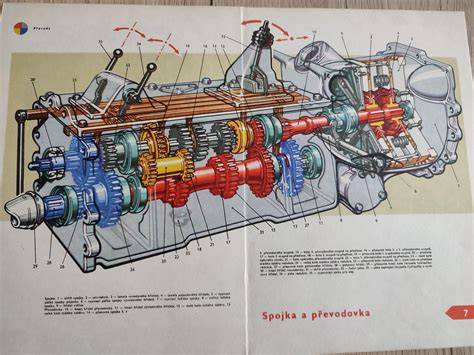

V automobilovém světě byly první převodovky využívány planetovými převody na začátku 20. století. Ford Model T pak v roce 1908 použil planetové převody pro svoji dvoustupňovou manuální převodovku. Oldsmobile vyvinul v roce 1937 automatickou převodovku, která používala planetové převody zvané „automatická bezpečnostní převodovka“ a byla schopna řadit mezi vysokými a nízkými převodovými stupni, přičemž používala spojku pouze při startování z místa.
Jak fungují planetové převody? Planetové převodovky mohou být použity ve spojení se spalovacími motory, elektromotory nebo hydromotory a používají se kvůli jejich odolnosti, účinnosti a schopnosti zvládat vysoké kroutící momenty. Jak je uvedeno výše, centrální „sluneční“ převod je obvykle vstupní převod. Kolem něj se dvě nebo více planetových kol otáčejí v rámci vnějšího ozubeného kola a jsou připojeny k výstupnímu hřídeli přes unášeč.
Příkladem toho, jak to může fungovat, je situace, kdy se centrální kolo otáčí a planetová kola jsou držena na místě. Když se centrální kolo otáčí, planetová kola se otáčejí na místě podél vnitřní strany prstence. Tento pohyb zase otáčí výstupní hřídel v opačném směru.
Kde se používají planetové převody? Planetové převody se používají v zařízeních s omezeným prostorem, protože jsou obvykle menší než jiné typy převodovek. Tvoří také základ nejběžnějšího typu automatické převodovky, známé jako hydraulická planetová automatická převodovka. Většina moderních automatických převodovek v automobilovém průmyslu používá planetové převody. Jinde se planetové převody používají v zařízeních, jako jsou šneky a větrné turbíny a systémy pohonu ve vozidlech pro vrtulníky a letecké motory. Soupravy planetových kol jsou oblíbené také pro průmyslové stroje, kde jsou využívají řízené roboty, laserové řezací stroje a dokonce i nemocniční operační stoly.
Jak zjistím, jestli má moje auto planetové převody? Pokud jezdíte v moderním autě s automatickou převodovkou, je velká šance, že má planetové převody. Chcete-li to zjistit, podívejte se do návodu na údržbu svého vozidla, kde naleznete informace o převodovce, kontaktujte servisní oddělení svého prodejce.
Planetové převodovky bývají obecně dražší než jiné typy kvůli své složitosti a většímu počtu součástí. Potřebují mazání stejně jako jiné mechanické součásti vozidla, aby fungovaly hladce a aby se zabránilo jejich poškození či opotřebení. Předpisy údržby často zahrnují výměny kapalin a pravidelné kontroly stavu maziv a těsnění.
V technice olověných šroubů se často používá termín samosvornost. Samosvornost popisuje specifikaci, při níž se matice vodicího šroubu a vodicí šroub pohybují pouze při působení vnější síly. Bez této vnější síly zůstávají v dané poloze a zabraňují nežádoucím pohybům. V praxi to má velké výhody, protože lze upustit od nákladných a složitých brzdných mechanismů. Samojistné blokování je založeno na kombinaci stoupání závitu a koeficientu tření mezi styčnými plochami. V závislosti na úhlu stoupání závitu a třecím odporu materiálů může vzniknout silnější nebo slabší samosvorný účinek.
Co je planetová převodovka a jak funguje? Planetová převodovka - také nazývaná planetové soukolí - je kompaktní mechanický systém navržený pro přenos točivého momentu při současném snížení nebo zvýšení rychlosti v závislosti na konfiguraci. Na rozdíl od standardní převodovky s paralelním hřídelem jsou planetové převody uspořádány soustředně, a proto dokáže zabalit tolik výkonu do tak malého obalu. Základ tvoří tři funkční části: centrální kolo (slunce), planetová kola a věnec. Sluneční kolo sedí uprostřed a přijímá vstup od motoru. Kolem něj jsou obvykle tři nebo více planetových kol namontovaných na nosiči. Planety zabírají současně se slunečním kolem na vnitřní straně a na ozubené kolo (anulus) na vnější straně. Věnec má vnitřní zuby směřující dovnitř. Vzhledem k tomu, že více planetových soukolí zabírá jak centrální, tak věnec současně, zatížení točivého momentu je rozděleno do několika kontaktních bodů. To je základní důvod, proč planetové redukce dokážou zvládnout tolik krouticího momentu v malé skříni. V nejběžnějším provozním režimu je věnec nehybný, centrální kolo je poháněno motorem (vstup) a unášeč dodává výstup. Výsledkem je snížení otáček a znásobení točivého momentu. Obrácením vstupních a výstupních prvků se mění poměr a směr toku energie, což poskytuje inženýrům flexibilitu při návrhu systému.
Klíčové součásti systému planetárních převodů a jejich funkce: Sun Gear (centrální kolo) - kalený a přesně broušený; Počet zubů určuje převodový poměr. Planet Gears a Carrier - planetová kola obíhají kolem slunečního kola, nosič drží planety v přesné úhlové rozteči a zajišťuje jejich spojení s unašečem. Ozubené kolo (Anulus) - vnější věnec s vnitřními zuby pro souhromé zuby s planetami. Výstupní hřídel a pouzdro - materiál skříně a lemování těsnění určují ochranu a odolnost proti vniknutí.
Jak vypočítat poměr planetové převodovky? Vzorec pro standardní konfiguraci (pevný věnec, vstup ze slunce, výstup z unašeče) je: Poměr = 1 (počet zubů prstence ÷ počet zubů slunečního kola). Například centrální kolo se 20 zuby a věnec 80 zubů dává převod 80 ÷ 20 = 4:1. Při výpočtu s výstupem a účinností dostáváme i odhad zisku točivého momentu. Pro vícestupňové planetové převodovky se poměry násobí a účinnost se násobí. Tabulka ukazuje běžné rozsahy a konfigurace stupňů, typické účinnosti a typické aplikace.
Typy planetových převodovek a kdy je použít: Inline (koaxiální) planetová převodovka - vstup a výstup na stejné ose; Pravoúhlá planetová převodovka - přidává výstupní redukci o 90 stupňů; Planetová převodovka s dutým hřídelem - průchodná osa; Planetová převodovka s vysokým převodovým poměrem - více stupňů v jednom krytu. Tyto konfigurace řeší potřeby v servo řízení, dopravní technice či robotice.
Planetová převodovka vs. jiné typy převodovek: porovnání ukazuje rozdíly v účinnosti, Hustotě točivého momentu, zpětné reakci a ceně. Planetové převodovky vyhrávají v hustotě točivého momentu, přesnosti a efektivitě, proto dominují servopohonům, automatizované technice a elektrickým pohonům vozidel. Šnekové a čelní převodovky mají své výhody v určitých aplikacích, ale planetové převodovky poskytují lepší kombinaci výkonu a kompaktnosti.
Kde se používají planetové převodovky? Často v automobilovém průmyslu, průmyslové automatizaci, CNC strojích, větrných turbínách, lékařské technice i v dopravních systémech. Všude tam, kde je potřeba vysoký krouticí moment v malém prostoru a rychlá, plynulá změna převodu.
Jak vybrat správnou planetovou převodovku pro vaši aplikaci? Důležité jsou kroky: výpočet požadovaného výstupního momentu, určení převodového poměru, požadované vůle, kompatibilita montáže, tepelné a environmentální hodnocení a údržba. V praxi to zahrnuje servisní faktory, volbu plynulé vůle, kontrolu tolerance a zajištění správného chodu v provozních podmínkách.
Údržba a poruchy: planetové převodovky nejsou bezúdržbové. Mazání je klíčové; nesprávná viskozita, nízká hladina oleje nebo vynechání výměn vedou k rychlejšímu opotřebení. Přetížení a rázová zatížení způsobují únavu zubů a opotřebení ložisek. Nesouosost mezi motorem a převodovkou zatěžuje unašeč a snižuje výhody rozdělení zatížení. Kontaminace a opotřebení těsnění zrychlují degradaci. Pravidelná údržba a sledování vibrací prodlužují životnost nad 20 000 hodin v mnoha prostředích.
Historie a vývoj samosvorných systémů a planetových převodovek ukazují, že snižování ztrát, zvyšování počtu rychlostí a zlepšování řízení dělaly z těchto převodovek jeden z nejdůležitějších prvků moderního pohonu. Převodovky s hydrodynamickým měničem, elektronické řízení a pokročilé materiály posunuly hranice možnosti v automobilismu, robotice a průmyslu.
