Pojistka klimatizace Opel Vectra C: schéma, diagnostika a údržba

Opel Vectra C, vyráběný v letech 2002 až 2008, je středně velký automobil, který se stal populárním díky svému komfortu a spolehlivosti. Tento model byl dostupný v různých karosářských verzích, včetně sedanu, kombi a hatchbacku. Vectra C nabízela širokou škálu motorů, od benzinových s objemem 1.8 litru až po výkonné dieselové jednotky s objemem 3.0 litru. Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Vectra C, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, nejčastěji pod palubní deskou nebo v blízkosti zavazadlového prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampéráží, abyste předešli poškození elektrického systému.

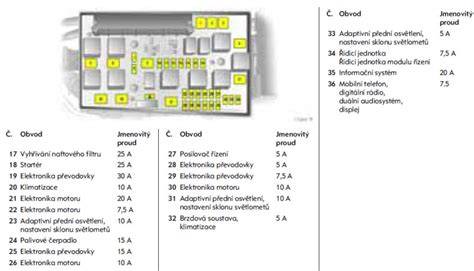

Obecný nástin pojistkové skříňky a klíčové pojistky

Schémata pojistkové skříňky ukazují umístění pojistek a jejich funkční roli v systému klimatizace i dalších elektrických okruzích. Pro správnou diagnostiku je nutné znát:

• které pojistky slouží pro klima a kompresor
• ampéráž jednotlivých pojistek
• chráněné komponenty (např. relé, čidla tlaku, spínače)

Vždy zkontrolujte, zda jsou pojistky v pořádku a zda nedošlo k jejich vypálení nebo oxidaci kontaktů. V případě poruchy klimatizace, kdy nesepne elektromagnetická spojka, může být příčinou vyčerpaná nebo poškozená cívka ve spojce, ale diagnostika vyžaduje pečlivé ověření celé řady komponent.

Diagnostika a tipy z opravárenských diskuzí

V diskuzních vláknech o Vectře C se často objevují následující poznatky, které mohou pomoci při identifikaci závady klimatizace:

• Čidla tlaku mohou způsobit, že se kompresor nezapne, pokud tlak nedosáhne požadovaných hodnot.
• Není-li napětí na výstupní svorce relé, může být problém v řídicí jednotce klimatizace (nebo v kabeláži).
• Zapojené relé a pojistky musí být správně zapuštěny do svorek a drážek; špatné usazení vede k nefunkčnosti systému.
• V některých režimech klimatizace může spouštět ventilátory chladiče až při určitém tlaku, proto se mohou chovat dle tlakových spínačů.

Uživatelé často uvádějí, že výměna cívky spojky je jednoduchá operace a že při ní je nutné zvlášť dbát na ochranu hadic a trubek rozvodu chladiva, protože únik chladiva může vést k vážným poraněním. Před samotnou výměnou je důležité odpojit napájení a případně vypustit klimatizaci, pokud je nutné.

Praktické poznámky k výměně spojky a přípravě na servis

Podle běžných návodů je práce s kompresorem a spojkou často prováděna následovně:

1. Odpojit napájení a povolit řemenici s napínací kladkou.
2. Postupně demontovat čepice a kryty, aby bylo možné přístup k spojce a cívce.
3. Vyjmout zajišťovací segrovou pojistku a uvolnit cívku spojky.
4. Po výměně cívky sestavit vše opačným postupem a zkontrolovat správné zapadnutí všech komponent.

V uvedených textech se často objevují praktické poznámky k bezpečnosti práce s klimatizací a výše zmíněným rizikům poškození chladiva či drenážních systémů. Vždy dbejte na opatrnost při manipulaci s hadicemi a trubkami rozvodu klimatizace.

Možnosti diagnostiky a testy čidel tlaku

Otázka, zda lze spolehlivě zjistit špatné čidlo tlaku klimatizace bez demontáže, bývá častá. Často bývá doporučeno provést:

• kontrolu napětí na vstupní i výstupní svorky relé a řízení elektromagnetické spojky
• kontrolu tlaku v systému (pokud je k dispozici manometr) a vizuální kontrolu na únik chladiva
• diagnostiku v servisním zařízení, které dokáže identifikovat špatný tlakový senzor či řídicí jednotku klimatizace

V některých případech lze zjistit vadný čidlo tlaku i z nepřesných signálů nebo z nečekaného chování systému, avšak přesná identifikace vyžaduje testy na vozidle a často diagnostické vybavení.

Bezpečnost a rizika při údržbě

Při práci na klimatizaci se doporučuje věnovat pozornost:

• přítomnosti tlaku a případnému úniku chladiva
• počátečnímu vypuštění klimatizace a manipulaci s hadicemi
• chráněním očí a pokožky při práci s chladivem
• pozoru nad řemenicí a napínacím systémem při demontáži a montáži

Materiály a nářadí pro servis klimatizace

Popisované texty často uvádějí následující nářadí a postupy:

• Torx 12 pro šrouby uchycení kompresoru
• Torx 30 pro zajišťování spojky
• Speciální kleště pro demontáž segrových pojistek
• Ochranné pomůcky a bezpečnostní zařízení pro manipulaci s hadicemi

Při demontáži je důležité zachovat správné zasednutí pojistek do drážek a zkontrolovat jejich správný stav po opětovné montáži.

Potřebné doplňkové informace pro uživatele

Ke climate control vám může pomoci i diagnostika vybavené servisními nástroji, která umožňuje identifikovat problém včetně čidel tlaku, relé a jednotky řízení klimatizace. Někdy bývá nutné doplnit chladivo, ale jen tehdy, když dojde k úniku a na základě měření správného tlaku v systému.

Možnost využití tabulky s daty
