Mezi běžné typy kabelů OBD patří kabely OBD-I a OBD-II. OBD-I se obvykle používá pro starší vozidla, zatímco OBD-II je standardem pro moderní vozidla a podporuje více diagnostických funkcí. Při výběru je důležité potvrdit, které rozhraní OBD vaše vozidlo podporuje. Kabely OBD mohou mít kromě toho různé způsoby připojení, jako je rozhraní USB, Bluetooth nebo Wi‑Fi, což ovlivňuje scénáře použití a pohodlí kabelů OBD.
Hlavní kritéria výběru kabelu OBD II
Nesmí se zapomenout na kompatibilitu: „Ne, ne.“ Ujistěte se, že zvolený kabel je kompatibilní s značkou a modelem vašeho auta. Některé kabely OBD na trhu podporují pouze konkrétní značky nebo modely vozidel, zatímco jiné mají širší rozsah použitelnosti. Pokud potřebujete univerzální kabel OBD, vyberte si takový, který podporuje více značek a modelů, aby zajistil správnou funkci v různých situacích.
Kabely OBD musí být používány v různých prostředích, zejména v dílnách nebo diagnostických centrech, což vyžaduje vysokou trvanlivost. Výběr vysoce kvalitního kabelu OBD2 nejen zajišťuje přesnost diagnózy, ale také prodlužuje životnost kabelu. Materiál pláště, konstrukce rozhraní a celková struktura ovlivňují jeho trvanlivost. Je nejlepší vybrat výrobky, které byly podrobeny přísným zkouškám kvality, aby se zabránilo chybám v diagnostice způsobeným problémy s kvalitou kabelu.
Kromě základních diagnostických funkcí jsou některé kabely OBD vybaveny dalšími funkcemi. Například podporují přenos dat v reálném čase, čtení historických dat, obnovování nastavení ECU a další funkce, které pomáhají technikům komplexněji pochopit stav vozidla. Pokud jste profesionální opravář automobilů, můžete si vybrat kabel OBD s více funkcemi a podporou více diagnostických operací. Pokud jste domácí uživatel, možná budete potřebovat pouze kabel s základními funkcemi čtení a odstraňování chybových kódů.
Jako profesionální výrobce kabelů poskytuje MingChing vysoce kvalitní kabely OBD, které splňují potřeby různých uživatelů. Naše kabely OBD mají vynikající kompatibilitu a mohou být použity s většinou značek a modelů automobilů na trhu, což vám pomůže snadno dokončit diagnostiku chyb vozidla a čtení dat. Kabely MingChing jsou vyrobeny z vysoce kvalitních materiálů, které zajišťují jejich trvanlivost a stabilitu. Poskytujeme také kabely OBD s různými specifikacemi a funkcemi, které splňují potřeby různých scénářů použití, ať už je to domácí použití nebo profesionální opravy automobilů, můžeme poskytnout ideální řešení.
Technické aspekty a konstrukce kabelu OBD II
Trvanlivý kabel OBD2 musí odolat různým podmínkám zapojování: vnější plášť je první obranou proti opotřebení. Kvalitní pláště bývají z PVC nebo TPE směsí, které odolávají opotřebení, působení oleje a teplotním výkyvům. Obvykle by měl být materiál pláště certifikován pro opakované ohybové cykly. Důležité je, aby byl kabel pružný, ale ne příliš měkký a aby se ohýbal bez praskání a měl dostatečnou tuhost, aby se nezkroutil.
Ochrana proti mechanickému namáhání je jedním z nejvíce opomíjených ukazatelů kvality. Formovaná ochrana na obou koncích konektorů chrání vnitřní vodiče a prodlužuje životnost kabelu v prostředích s častým zapínáním a odpojováním. Kryt konektoru by měl být vyroben z vyztuženého plastu nebo nylonu. Volný nebo klapající kryt je signálem nízké kvality a může znamenat problémy při používání.
Uvnitř kabelu určuje tloušťka vodičů, jak dobře se elektrické signály šíří. Správně specifikovaný kabel používá vodiče vhodné tloušťky pro nízkonapěťové diagnostické protokoly, například CAN, K-line a ISO 9141. Leptané měděné vodiče jsou preferovány, protože lépe odolávají oxidaci než neupravená měď. Ochrana vodičů proti rušení zahrnuje fóliovou nebo pletenou vrstvu, která blokuje vnější elektromagnetické rušení a udržuje data čistá a přesná, což je důležité při citlivých ECU operacích.
16-pinový konektor na kabelu OBD2 je mechanické i elektrické rozhraní k vozidlu. Kvalita kontaktů je klíčová; zlaté nebo niklové pokovení plynule odolává korozi a udržuje nízký kontaktový odpor. Piny musí sedět v DLC portu bez nadměrné volnosti. Správně kalibrovaný konektor by měl být snadno zasunutelný a vytažitelný s pevnými kontakty.
Délka kabelu ovlivňuje pohodlí a efektivitu diagnostiky. Pro většinu dílenských aplikací je vhodná délka 1-2 metry, pro mobilní použití může být potřeba delšího kabelu. Konfigurace konektoru a zapojení pinů uvnitř kabelu mohou být uživatelsky nastavitelné, aby vyhovovaly konkrétním značkám nebo diagnostickým nástrojům.
Normy, certifikace a dokumentace
Trvanlivý kabel OBD2 by měl splňovat relevantní automobilové a elektrické normy. Kabely určené pro profesionální použití by měly splňovat specifikace konektoru SAE J1962 a být kompatibilní s více značkami a modely. Certifikace RoHS znamená, že kabel neobsahuje nebezpečné látky. Při nákupu vyžadujte zkušební protokoly a technické listy s materiály, elektrickými parametry a výsledky zkoušek ohybu.
Renomovaní výrobci poskytují vzorky a dokumentaci kvality, což usnadňuje rozhodování při nákupu pro velké flotily nebo sítě dílen. Před objednáním vždy ověřte schéma zapojení pinů a kompatibilitu s vaším diagnostickým nástrojem a vozidly.
Další doplňkové produkty a praktické tipy

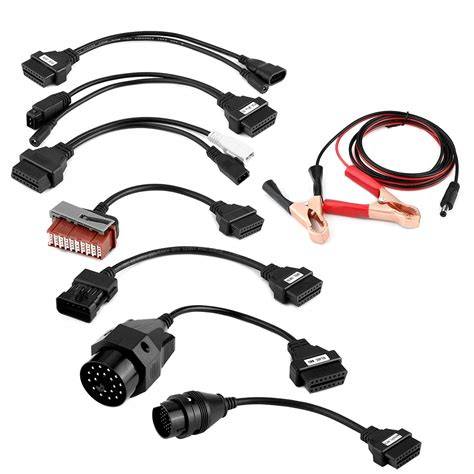

Často se setkáte s různými prodlužovacími kabely a redukcemi: redukce 6-pin pro Kawasaki, prodlužovací kabely 16-pin pro usnadnění diagnostiky, redukce Fiat ECU Scan pro Fiata a související sady pro Fiat, Alfa Romeo, Lancia a další. Pro vozy Tesla existují speciální redukce 20-pin + 26-pin OBD2 pro modely po roce 2019. Při použití DPF (filtru pevných částic) a ECU programování je důležité mít vhodnou redukci či prodlužku, aby byla diagnostika efektivní a bezpečná.
VIS (Vag Info System) - online databáze diagnostických postupů pro vozy koncernu Volkswagen, Audi, Seat a Škoda - je užitečný zdroj informací pro některé typy operací. Při práci v terénu je dostupnost VIS online výhodná a lze ji využívat i pomocí hotspotu z telefonu.
Redukce a prodlužovací kabely mohou zjednodušit práci u specifických značek či modelů a pomoci vyřešit nekompatibility zapojení. Pro domácí použití stačí základní kabel s čtením a mazáním chybových kódů, pro profesionální servis pak plně vybavený kabel s více diagnostickými funkcemi.
- Pro většinu dílenských aplikací volte kabel o délce 1-2 m pro vyvážené pohodlí a přehlednost.
- Kontrolujte mechanickou odolnost a ochranu proti rušení, zejména v hlučném dílenském prostředí.
- Ujistěte se o kompatibilitě s vaším vozidlem a diagnostickým nástrojem, včetně schématu zapojení pinů.
- Preferujte kabely s certifikací SAE J1962 a RoHS a s dokumentací kvality a zkušebními protokoly.
- Zvažte doplňkové funkce podle potřeb: data v reálném čase, historie dat, ECU resety a další.
