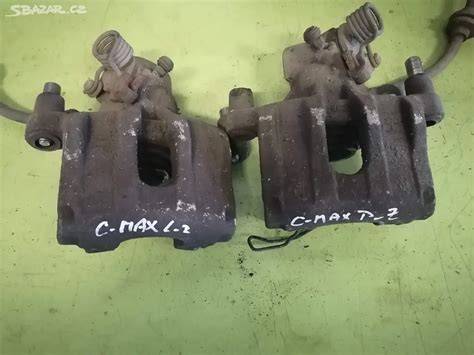

Bez té přídržné pružiny může třmen vypadnout z držáku.
Ty tam ale asi nemáš ty plovoucí čepy (Slider pins). Jen kolejničky v profilu držáku a ve třmenu a pružina je jen přidržuje, aby tam třmen do kolejniček zapadal.
Trm je plovoucí. Pístek vysune a zatlačí do vnitřní destičky a ta zatlačí na kotouč. Protože je třmen plovoucí, tak místo brždění se posune a díky posunu zezadu bere doprotivky o druhou vnější destičku, kterou přitiskne ke kotouči zezadu jako oporu a díky tomu i vnitřní deska začne teprve brzdit.
Je to jako princip svěráku, který sevře kotouč z obou stran.
Bez té vnější desky by vysunutím pístku jen třmen poodjel dozadu, ale nebrzdil, dokud nemá oporu. Proto má třmen na vnější straně protiúchop s vnější deskou a tam ti chybí pružina, která celý třmen drží na držáku v kolejničkách.
4:26 deska s pístkem se opřou a další posun na sílu už je jen ten, že se odsune celý plovoucí třmen dozadu a doprotivky přimačknout druhou desku. Pak to teprve brzdí.
Znám starý brzdy Bendix, kde jsou jen ty pružinky a plovoucí destičky.
Může vypadnout třmen? Já myslím, že vnější destička nebrzdí a může vypadnout , nebo se pletu?
Jestli jsou zezadu i ty plovoucí čepy, tak se nic nerozpadne a můžeš dojet 70km. Zde je obojí.
Součásti a rozměry spojené s montáží
Výrobci A.B.S.
- Délka v mm: 30 mm Velikost závitu: M10x1 montovaná strana: Zadní náprava
- Délka v mm: 36 mm Velikost závitu: M8x1,25 druh závitu: s vnějším závitem Rozměr klíče: 9 montovaná strana: Zadní náprava
- Délka v mm: 34 mm Rozměr vnějšího závitu: M10 x 1,5 Délka závitu [mm]: 25 mm Jakost/třída: 10.9 Rozměr klíče: 13 Hlava šroubu - profil matky: Vnější šestihran povrch: Zinek-lamela-potažení (povrch) Délka šroubu pod hlavou [mm]: 25 mm Datum výroby od: 200712
- Délka v mm: 30 mm Velikost závitu: M10x1 Rozměr klíče: 11 Hmotnost [kg]: 0,054 kg Délka balení [cm]: 10,0 cm Šířka balení [cm]: 9,0 cm Výška balení [cm]: 2,0 cm Montovací strana: zadní Hmotnost [kg]: 0,015 kg Délka balení [cm]: 10,0 cm Šířka balení [cm]: 10,0 cm Výška balení [cm]: 2,0 cm TECDOC-číslo motoru: 21247
- Délka v mm: 41 mm Rozměr vnějšího závitu: M12 x 1,75 Délka závitu [mm]: 30 mm Jakost/třída: 10.9 Rozměr klíče: 15 povrch: Zinek-lamela-potažení (povrch) Délka šroubu pod hlavou [mm]: 30 mm Hmotnost [kg]: 0,05 kg montovaná strana: přední osa Hlava šroubu - profil matky: vnitřní šestihran
- Velikost závitu: M 9 rozteč [mm]: 1,25 mm Celková délka [mm]: 54 mm montovaná strana: na sedle brzdy Třída pevnosti: 8.8 Konstrukční rok do: 201102
Další technické údaje
- Brzdový systém: ATE montovaná strana: přední osa montovaná strana: Zadní náprava Brzdový systém: ate doporučujeme ATE 11.8116-0340.1 - Pružina do brzdového třmenu
- Rok výroby od: 200410 Brzdový systém: ATE montovaná strana: Zadní náprava Průměr v mm: 38 mm Montovací strana: přední Délka v mm: 159 mm Hmotnost [kg]: 0,015 kg Délka balení [cm]: 10,0 cm Šířka balení [cm]: 10,0 cm Výška balení [cm]: 2,0 cm
- doporučujeme ATE 11.8171-0008.1 - Vodící čep v brzdovém třmenu
ATE používá vysoce kvalitní materiály OEM pro výrobu brzdového materiálu. U brzdových kotoučů společně s vysokým obsahem uhlíku (HC), se tím zvyšuje životnost a snižuje chvění brzd.
Díky kvalitnímu složení brzdy odolávají vysokému tepelnému zatížení a stále poskytují vysoký brzdný výkon.
Doporučujeme všem ,kteří hledají vysokou kvalitu bez kompromisů a výborný brzdný účinek.
Pevné a plovoucí brzdové třmeny – Jak fungují? (3D animace)
| Součást | Rozměry / vlastnosti |
|---|---|
| Pružina do třmenu (ATE 11.8116-0340.1) | Montovaná strana: Zadní náprava |
| Vodící čep (ATE 11.8171-0008.1) | Průměr: 38 mm, Délka: 159 mm, Montovací strana: přední |
| Šrouby / čepy | Různé velikosti: M8, M9, M10, M12; třídy 8.8 a 10.9; povrch: zinek-lamela |
Nevíte si jistí správným výběrem autodílu pro vaše vozidlo? Nejprve zkontrolujte, zda jsou ve vašem třmenu plovoucí čepy nebo pouze kolejničky v profilu držáku a ve třmenu, protože podle toho je jiný význam pružiny a její nutnost pro bezpečný provoz.
