Opel Vectra C, vyráběný v letech 2002 až 2008, je středně velký automobil, který se stal populárním díky svému komfortu a spolehlivosti. Tento model byl dostupný v různých karosářských verzích, včetně sedanu, kombi a hatchbacku. Vectra C nabízela širokou škálu motorů, od benzinových s objemem 1.8 litru až po výkonné dieselové jednotky s objemem 3.0 litru. Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Vectra C, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, nejčastěji pod palubní deskou nebo v blízkosti zavazadlového prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampéráží, abyste předešli poškození elektrického systému.
První kroky: zjištění závady a vliv na žhavení
Problémy se žhavením mohou mít vliv na běh motoru při studeném startu a na hospodárnost provozu. Zkušenosti z popsaných případů ukazují, že často bývá problém v ECM (elektronická řídicí jednotka motoru) nebo v napájení a komunikaci mezi CIM (kontrola interiérových displejů) a IPC/ DISP systémem. Zdravím všechny Oplaře. Už několik dní si lámu hlavu s tímto problémem s mojí Zafirkou 1.9cdti 110kW (Z19DTH) rv2006. Po zasunutí klíčku a otočení „na kontrolky“ se nezapne kontrolka žhavení a po otočení do startovací polohy neroztočí startér. Palubním napětím, resp.baterií to není - má 12,4V a to už jsem zažil (klesne napětí, pohasnou kontrolky a startér se aspoň snaží).
Naproti tomu: displej palubní jednotky (BC) může ukazovat nestandardní hodnoty, například „F“ jako indikace, že jednotka DISP nedostává data z ECM přes CIM do DISP. Diagnostika často uvádí, že pokud se diagnostika nedokáže spojit s řídící jednotkou motoru při zapnutém zapalování, je problém pravděpodobně v ECM nebo v napájení ECM. To je důležité ověřit jako první krok.
Schéma napájení ECM a relé v motorovém prostoru
Podle popisu a doporučení odborníků je klíčové ověřit napájení ECM (Z19DTH) v několika bodech:
- Po zapnutí zapalování CIM přes UEC (elektrické centrum v motorovém prostoru) se spíná 12V napájení pro ECM prostřednictvím relé. Na pojistce F30 v UEC by mělo být po zapnutí zapalování napětí.
- Další relé v UEC spíná napájení pro další obvody, které se kontroluje na pojistce FE26. Při kontrole FE26 by mělo být napětí 12 V po zapnutí zapalování, jinak ECM „nežije“ a je nutné hledat problém v kabeláži, relé nebo samotné jednotce.

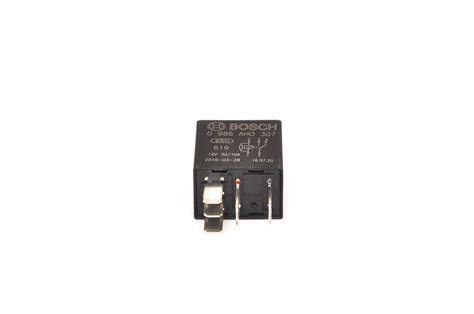

- Relé K14 (podle schémat) řídí napájení relé pro ECM. Pokud relé nespolupracuje, napětí na FE30 nebude správné a ECM nebude mít napájení.
- ECM spíná cívku relé na zem (pin 85). Proto měření napětí musí být orientováno také na správné referenční body - ne vždy stačí měřit jen napájecí piny.
Pokud je napětí na FE30 OK, ale FE26 nemá napětí po zapnutí zapalování, ECM může být v nefunkčním stavu a diagnostika nebude komunikovat. Pokud na FE26 je napětí, ale diagnostika přesto nekomunikuje, problém bývá v diag konektoru nebo samotné diagnostice. Zkušenost ukazuje, že i po výměně pojistek a relé mohou být závady skryté v CIM, DISP nebo IPC, které spolupracují na zobrazení údajů o palivu a spotřebě.
Postup diagnostiky krok za krokem
1. Ověřte komunikační spojení s ECM přes Vaši diagnostiku (OP-COM, CAN rozhraní). Pokud diagnistika nedokáže komunikovat s ECM při zapnutém zapalování, je pravděpodobně problém v napájení nebo samotné ECM.
2. Změřte napětí na pojistkách v UEC:
- FE30 - napětí po zapnutí zapalování (napájení ECM).
- FE26 - napětí po zapnutí zapalování pro další obvody (ovládání ECM a další modulace).
3. Zkontrolujte napájecí napětí na pojistkách v motorovém prostoru a v kufru (pokud existují). V některých konfiguracích bývá napájení i z dalších částí elektrického systému.
4. Zkontrolujte relé v UEC: K14 (spínání napájení ECM), K12 (ovládací relé a cívka ECM). Při měření se ujistěte, že relé spíná správně a že cívka spíná na zem (pin 85).
5. Zkontrolujte, zda je ECM skutečně „živá“ - můžete provést diagnostické ověření funkce ECM bez demontáže, ideálně přes diagnostický nástroj, který komunikuje s ECM.
Diagnostika a praktické tipy při výměně a opravách
V praxi se často setkáváme s tím, že ECM je mrtvá nebo neocomunikuje kvůli selhanému napájení. Příčinou může být vadná kabeláž, špatné napájení nebo vadné relé. Před nákupem nové ECM je vhodné provést důkladnou diagnostiku a ověřit napájení na FE30 a FE26. Pokud je ECM opravitelná, je možné ji poslat na opravu, ale je potřeba zohlednit kompatibilitu s konkrétním vozidlem a kódy GUID/07B pro správnou kalibraci po opravě. Na internetu se objevují nabídky na opravy jednotek, ale je důležité být obezřetný a vyžadovat záruku a garanci shody s vozem.
Sali píše: Měříš dobře, ale uvažuješ špatně - více viz. schéma. ECM spíná cívku relé na zem (pin 85). Zároveň: „ECM umístěna u podběhu levého předního kola“ je jen obecné umístění u některých verzí Astry H, Vectra C a Zafira B. Důležité je potvrdit, že ECU má správné napájení a že diagnostika dokáže navázat komunikaci s ECM.
Průběh řešení problémů: postupy podle zkušeností z fóra
- Ověření napájení ECM na FE30 a FE26 po zapnutí zapalování.
- Kontrola relé K14 a jeho zapínání - zda ECM dostává napájení.
- Ověření komunikace mezi CIM, DISP a IPC - zda signály a data o spotřebě probublávají z ECM přes CIM do DISP.
- Pokud diagnostika nedokáže navázat spojení, zkusit OP-COM nebo podobnou diagnostiku v místě s kompatibilními konektory.
- Upozornění na podvody při opravách - důvěřovat jen ověřeným servisům s deklarací kompatibility a záruky.
Dodatečné poznámky a doporučení
Interiérové ukazatele a palivoměr mohou vykazovat nestandardní chování, pokud DISP nedostává data o spotřebě z ECM. V některých případech se palivoměr pohybuje nekorektně, např. ručička klesá na nulu po krátké době po zapnutí zapalování. To může být spojeno s CIM/IPC a jejich vzájemným propojením s ECM. Vždy ověřte, zda diagnostika dokáže komunikovat s ECM a zda je napájení na FE30 a FE26 funkční.
Praktické poznámky pro majitele Zafiry a souvisejících Opel modelů
Pokud se diagnostika nedokáže spojit s ECM, i když má diagnostika zapnuté CAN rozhraní, může být potřeba navštívit lokální servisní techniky, kteří mají přístup k schématům a diagnostickým nástrojům pro OP-COM v okolí. Zkoušejte kontaktovat i uživatele v tematických fórech, kteří mají OP-COM a mohou poskytnout konkrétní schémata a postupy pro vaši konfiguraci vozidla.
Remove ECM Relay to prevent fault codes from setting....
Možná tabulka: Přehled klíčových pojistek a relé v UEC
| Pojistka | Napětí po zapnutí zapalování | Funkce | Poznámka |
|---|---|---|---|
| FE30 | 12 V | Napájení ECM | Kontrolovat napájení po zapnutí zapalování |
| FE26 | 12 V | Napájení dalších obvodů | Ovládací napájení přístupné po zapnutí zapalování |
| FE30 (K14 relé) | - | Spínání napětí na ECM | Relé spíná napájení pro ECM |
Pokud je vše správně zapojené a stále se nedaří komunikace s ECM, je vhodné zkusit ověřit a případně opravit kabeláž mezi ECM a CIM/IPC a zkontrolovat zakázané nebo volně ležící vodiče, které mohou ovlivnit signály mezi jednotkami.
