V tomto článku se zaměříme na problematiku diagnostiky a zapojení OBD2 konektoru u vozidel Renault, s důrazem na schémata s tranzistorem Si9243, využití MAX232 a obecné zkušenosti s kabely a adaptéry. Budeme vycházet z poskytnutého textu a strukturovat informace tak, aby čtenář získal jak teoretický přehled, tak praktické postupy pro stavbu a diagnostiku.
Obecné potřeby a volba schématu pro OBD2
Schéma s Si9243 je dobrá. Môže nastať problém len na notebooku s PCMCIA com adaptérom, alebo usb adaptérom. Preto je vhodnejší prepoj 2Si9243 na 11Max232-14Max232na7Com konektoru.
Ke správné diagnostice starších vozidel je potřeba zjistit, zda vozidlo podporuje normu OBD2 a kde se nachází diagnostická zásuvka. Obvykle bývá umístěna pod volantem, v pojistkové skříňce, mezi sedadly či ve středovém tunelu, ale u vozidel před rokem 2000 bývá často OBD1 a používají se nestandardní zásuvky.
Různé přístupy k zapojení a jejich praktické využití
OK super ta schema není složitá, jen ta paměť mě zmiatla, takže mohu ji dát úplně prec a půjde to. Autor potvrdil, že EPROM není třeba, je to připrava pro licenci softwaru. Cena kabelu a jeho ekonomičnost bývala diskutována - někdy bývá výhodnější koupit hotový kabel za pár stokorun, než stavět vlastní, pokud jde o cenu a spolehlivost.
V několika diskutovaných příspěvcích zaznělo, že převodník s tranzistory (např. ruské zapojení) bývá funkční a že lze použít i verzi bez paměti, kdy se používá jen RXD, TXD a GND. Důležité však je, abychom nepoužívali neověřené adaptéry s optočleny a aby byla k dispozici COM portová karta pro notebook, pokud nemáme vestavěný COM port.
Diskutovaná témata zahrnují: použití VAG-COM (nebo jeho verzí) a kompatibilitu s jednotlivými převodníky; zapojení do zásuvky CAN/CAN Gateway; a obecně rizika spojená s domácí výrobou adaptérů. Je potřeba zvažovat i alternativy: multidiagnostika, originální adaptéry od výrobců diagnostiky a legální možnosti získání správného zapojení.
Postup při stavbě a zapojení jednoduchého adaptéru
U starších vozidel bývá diagnostika blikacím kódem; pro starší Renault Megane a další modely se popisuje jednoduchá stavba zapojení podle veřejně dostupných schémat s třemi tranzistory. Výsledek bývá v praxi průměrně spolehlivý a finanční úspory bývají značné, pokud jde o opravu a diagnostiku jednotlivých dílů.
V praxi lze použít následující postup: vyhledat schéma z dostupných zdrojů, posoudit, zda odpovídá OBD2 standardu, a následně vyhotovit zapojení pro konkrétní konektor. Někdy je nutné vynechat paměťovou část, pokud jde o licenční softwarové požadavky. Pozor na špatně zapojené adaptéry a nekorektní zapojení, které mohou způsobit nesprávnou komunikaci nebo poškození ECU.
Typy konektorů a jejich význam

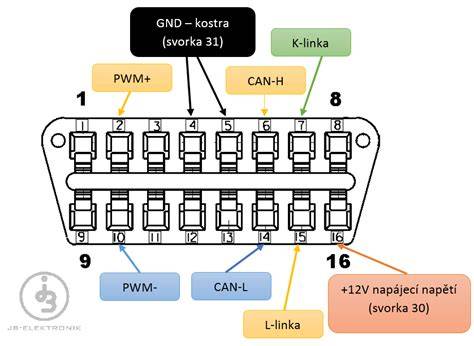

OBD2 konektory bývají 16pinové a obsahují specifické piny pro CAN, K-line, L-line apod. Piny 1, 3, 8 a 9 nemusí být vždy vyžadovány pro standardní komunikaci a jejich funkce se liší podle výrobce a modelu. U některých vozidel Renault se setkáme s jiným uspořádáním, a proto je důležité vyhledat konkrétní pinout pro daný typ vozu.
Obecně platí, že CAN bus (Low a High) a K-line komunikace jsou nejčastějšími prostředky pro komunikaci s ECU. Rychlost baudů ovlivňuje délku kabeláže a stabilitu přenosu. U starších systémů tedy bývá potřeba zvolit vhodný typ převodníku a kabelu, aby byla zajištěna spolehlivá komunikace.
Obecné rady pro diagnostiku starších Renault vozidel
- Zjistěte, zda vozidlo používá OBD1 či OBD2 zásuvku a zda je kompatibilní s normou pro daný rok výroby.
- Pokud vozidlo nepodporuje OBD2, hledejte alternativní diagnostické protokoly a zapojení pro danou konkrétní značku/model.
- Používejte seriózní adaptéry s ověřenou dokumentací; vyhněte se nekvalitním nebo nekorektně zapojeným adaptérům z tržišť.
- Pro starší vozy zvažte použít multidiagnostiku, která umožní komunikaci s různými protokoly a jazyky vozidel.
- Při stavbě vlastního adaptéru dbejte na správné napájení, izolaci a kompatibilitu se vstupy ECU a diagnostických nástrojů.
Praktická kapitola: Důležité poznámky k diagnostice a propojování
V některých případech je možné využít univerzální kabely s COM portem a vyřešit problémy s komunikací pomocí správného nastavení software, např. VAG-COM (nebo jeho alternativy). Při stavbě vlastního zapojení je vhodné provádět testy postupně a vyvarovat se překročení napájecího napětí či zkratů na straně ECU. Některé modely, zejména starší Renault a jiné evropské značky, mohou vyžadovat specifické postupy a protokoly, které je nutné ověřit v technické literatuře nebo podle zkušeností dalších uživatelů.
Ve výsledku platí, že správně zvolený a provedený kabel či adaptér spolu s vhodným softwarem umožní diagnostiku a čtení závad bez nutnosti drahých profesionálních zařízení. V případě nejistoty se doporučuje konzultovat zkušenější techniky a využít osvědčené návody a schémata z důvěryhodných zdrojů.
Dodatečné poznámky o konkrétních kabelových schématech
Schéma z amaterského rádia a schémata se třemi tranzistory bývají časté v diskuzích o ALDL a OBD1/OBD2 adaptérech. Některé verze vycházejí z verze VAG-COM a bývají prezentovány jako levná a funkční alternativa; v praxi je důležité ověřit kompatibilitu s konkrétním vozidlem a softwarem. Rozšiřující poznámka: existuje riziko, že domácí zapojení nebude plně stabilní ve všech podmínkách, a proto je potřeba důkladné testování a vždy postupovat opatrně.
Strukturované shrnutí tématu
Vztah mezi schématy s Si9243, MAX232 a OBD2 konektorem hraje klíčovou roli pro diagnostiku Renault a dalších značek. Správná volba konektoru (OBD1 vs. OBD2), spolehlivé zapojení a kvalitní software umožní číst diagnostické problémy a provádět základní diagnostiku i bez drahých profesionálních nástrojů. Diskuze kolem variant zapojení a přístupů ukazuje, že existuje široká škála řešení, která lze přizpůsobit konkrétnímu modelu a roku výroby vozidla. Není-li jasné, zda je zapojení funkční, doporučuje se testovat postupně a porovnávat s referenčními schématy a zkušenostmi komunity.
Jak používat diagnostický přístroj OBD2
V dalším textu naleznete vybrané pasáže z diskuzí, které ilustrují praktické zkušenosti uživatelů s nastavením a diagnostikou:
- „Schéma s Si9243 je dobrá. Môže nastať problém len na notebooku s PCMCIA com adaptérom, alebo usb adaptérom.“
- „Preto je vhodnejší prepoj 2Si9243 na 11Max232-14Max232na7Com konektoru.“
- „Kupodivu keď som spustil VAG a dal Autoscan, tak všetko fičalo OK, dôkaz je vo výpise chýb.“
- „Prevodnik OBD2 pre Škoda VW je najlepší z tranzistormi... Zbastlit sa to da do koncovky CANNON.“
Celkově lze říci, že schémata a postupy popsané v diskuzních vláknech mají potenciál být užitečné, avšak je nutné pamatovat na opatrnost a kompatibilitu s konkrétním vozidlem a diagnostickým softwarem.
