Schéma pojistkové skříňky Mercedes Vaneo

Mercedes-Benz Vaneo w414 je kompaktní MPV, které bylo vyráběno v letech 2001 až 2005.

Tento model byl navržen na základě platformy třídy A, což mu poskytovalo výhodu v podobě vyšší prostornosti a flexibility interiéru.

Vaneo je ideální pro rodiny nebo podnikatele, kteří potřebují spolehlivé a praktické vozidlo.

K dispozici bylo několik motorových variant, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity.

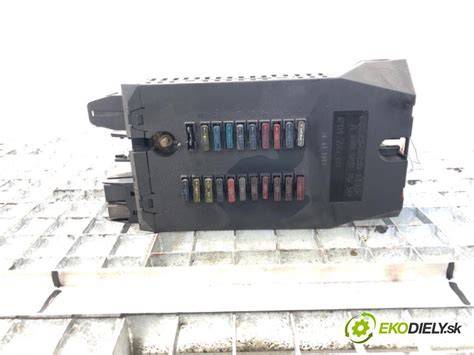

Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz Vaneo w414, která je nezbytná pro správnou údržbu a opravy vozidla.

Pojistková skříň se v tomto modelu typicky nachází v prostoru pod palubní deskou a v motorovém prostoru.

Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání.

Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému.

Umístění a obecné informace

Pojistková skříňka se nachází na konci ovládacího panelu na straně řidiče.

Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pro cestující, pod přístrojovou deskou, a také v motorovém prostoru.

Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání.

Přehled vybraných pojistek a jejich funkcí

125A Řídicí jednotka elektronického stabilizačního systému (ESP) (vozidla s levostranným řízením)

Řídicí jednotka elektronického stabilizačního systému (ESP) Premium (vozidla s levostranným řízením)

Řídicí jednotka rekuperačního brzdového systému (vozidla s levostranným řízením)

Ovladač ventilátoru (vozidla s pravostranným řízením)

230A Řídicí jednotka levých předních dveří (před 31.05.2010)

Řídicí jednotka levých zadních dveří (od 01.06.2010; vozidla s pravostranným řízením)

330A Řídicí jednotka pravých předních dveří (před 31.05.2010)

Řídicí jednotka pravých zadních dveří (od 01.06.2010; vozidla s levostranným řízením)

420A Řídicí jednotka palivového čerpadla (motor 157)

Řídicí jednotka snímače kondenzátu palivového filtru 7,5 A s topným tělesem (motor 651)

20A Snímač kondenzátu palivového filtru s topným tělesem (motory 642, 651; do 31.05.2010)

57,5A Přístrojová deska

Spínač venkovního osvětlení

Řídicí jednotka SAM s pojistkovým a reléovým modulem v zadním prostoru

Řídicí jednotka elektronického stabilizačního programu (ESP) (od 01.03.2013)

Řídicí jednotka elektronického stabilizačního systému ESP Premium (od 01.03.2013)

610A Pro vozidla se vznětovými motory: Řídicí jednotka CDI

Pro vozidla s benzínovým motorem: Řídicí jednotka MEM

Motory 271.958, 274.920 Řídicí jednotka CNG

720A Připojeno přes relé startéru, svorka 50: Startér

87,5A Řídicí jednotka doplňkového zádržného systému

915A zásuvka v přihrádce v palubní desce

1030A Motor stěračů čelního skla

30A Vyhřívání stěračů čelního skla

117,5 A Displej audiosystému /COMAND Ovládací panel audiosystému /COMAND Navigační modul Držák pro navigační modul Motor ventilátoru COMAND

127,5A Ovládací panel klimatizace Horní ovládací panel řídicí jednotky

Platí pro vozidla s převodovkou 722, 724, 725: Klíč jízdního režimu automatické převodovky

Platí s kódem 489 (AIRMATIC): Blok tlačítek podvozku

137,5A Řídicí jednotka elektronického modulu sloupku řízení Multifunkční fotoaparát Multifunkční stereo kamera (od 01.03.2013)

147,5A Řídicí jednotka elektronického stabilizačního systému (ESP) Řídicí jednotka elektronického stabilizačního systému ESP Premium

157,5A Řídicí jednotka doplňkového zádržného systému

165A elektrický kompresor klimatizace Rozhraní DIRECT SELECT (převodovky 722.930/931) Řídicí jednotka modulu elektronické volicí páky (převodovky 722, kromě 722.930/931)

17 Řídicí jednotka stropního ovládacího panelu 30A Řídicí modul panoramatického střešního okna s posuvným střešním oknem

18 let 7,5A venkovní spínač osvětlení Blok spínačů v přístrojové desce (před 28.02.2013) Řídicí jednotka horního ovládacího panelu (před 28.02.2013)

Relé pomocného olejového čerpadla převodovky (převodovky 722) Řídicí jednotka výkonové elektroniky

1920A Řídicí jednotka elektronického zapalování Řídicí jednotka elektrického zámku řízení

2040A Řídicí jednotka elektronického stabilizačního systému (ESP) (vozidla s levostranným řízením) Řídicí jednotka elektronického stabilizačního systému (ESP) Premium (vozidla s levostranným řízením) Řídicí jednotka rekuperačního brzdového systému (vozidla s levostranným řízením)

217,5A Snímač brzdových světel (28. 2. 2013) Hybridní spínač brzdových světel (28. 2. 377,5A elektromagnetická cívka, opěrka hlavy sedadla řidiče NECK-PRO Elektromagnetická cívka, opěrka hlavy NECK-PRO, sedadlo spolujezdce

38 15A Motor stěrače čelního skla zadních dveří

39 30A Řídicí jednotka levých zadních dveří (před 31.05.2010) Řídicí jednotka levých předních dveří (od 01.06.2010; pravostranné řízení)

40 Rezervovat

41 30A Řídicí jednotka pravých zadních dveří (před 31.05.2010) Řídicí jednotka pravých předních dveří (od 01.06.2010; levostranné řízení)

42 Relé palivového čerpadla 25A Motory 25A 156, 276, 278: Řídicí jednotka palivového čerpadla Motory 271, 272, 273, 274, 642, 651: Řídicí jednotka palivového čerpadla

43 Komunikační modul telekomunikačních služeb 7,5 A

44 30A Spínač poloelektrického nastavení sedadla spolujezdce

45 30A Spínač poloelektrického nastavení sedadla řidiče

46 7,5A anténní zesilovač FM 1, AM, ZV a KEYLESS-GO

Platí pro typ 212.0/1: Anténní zesilovač 1 zadní okno

Platí pro typ 212.2: Anténa DAB III pásma Siréna alarmu (H3/1) Řídicí jednotka pro zabezpečení interiéru a systém ochrany proti odtažení

Platné od 01.06.2011 pro motor 157, 276, 278: Relé oběhového čerpadla chladicí kapaliny

47 Rezervovat

48 Rezervovat

49 40A Relé vyhřívání zadního okna se zapne: Vyhřívání zadního okna

50 50A Přední pravý reverzibilní napínač bezpečnostního pásu

51 50A Přední levý reverzibilní předpínač bezpečnostního pásu

52 Rezervovat

53 30A Řídicí jednotka rozpoznávání přívěsu

54 15A Řídicí jednotka rozpoznávání přívěsu

55 Rezervovat

56 15A zásuvka pro přívěs

57 20A Řídicí jednotka rozpoznávání přívěsu

7,5 A Platí pro typ 212.074/075/076/077/092/274/275/276/277/292: Prahové lišty transformátoru s osvětlením vpředu levé Prahové lišty transformátoru s osvětlením vpředu pravé

58 25A Řídicí jednotka rozpoznávání přívěsu

59 7,5A DiStRONIC (DTR) snímač předního nárazníku levý DISTRONIC (DTR) senzor, pravý přední nárazník

60 7,5A vícekonturové vzduchové čerpadlo sedla 30A Pneumatické čerpadlo pro vícekonturové sedadlo s dynamickou oporou

61 40A Řídicí jednotka pohonu zadních dveří Řídicí jednotka pro systém řízení pohonu zadních dveří

62 25A Řídicí jednotka sedadla řidiče

63 25A Řídicí jednotka vyhřívání zadních sedadel

64 25A Řídicí modul sedadla spolujezdce

65 7,5A Řídicí jednotka vyhřívání volantu (před 28.02.2013) 10A Řídicí jednotka elektronického modulu sloupku řízení (od 01.03.2013)

66 7,5A motor ventilátoru zadní kabiny

67 Řídicí jednotka zesilovače reproduktorů 40A

68 15A Řídicí jednotka AIRMATIC 15A Řídicí jednotka elektronické regulace výšky podvozku pro zadní nápravu

69 25A zadní zesilovač basového reproduktoru

70 5A Řídicí jednotka systému sledování tlaku v pneumatikách

71 15A zásuvka v přední části kabiny Zapalovač cigaret s osvětleným popelníkem vpředu

72 15A zásuvka v kufru 73 5A Diagnostická zásuvka Přijímač pro dálkové ovládání rádia pro autonomní topení Řídicí jednotka jízdních režimů (převodovka 722.930/931)

74 15A Řídicí jednotka KEYLESS-GO

Platné od 01.03.2013 s kódem 641 (dynamické LED světlomety pro levostranný provoz) nebo kódem 642 (dynamické LED světlomety pro pravostranný provoz): Pravý přední světlomet

Platí s kódem 631 (LED světlomety, statické, pro levostranný provoz) nebo kódem 632 (LED světlomety, statické, pro pravostranný provoz): Levý přední světlomet (od 01.03.2013) Pravý přední světlomet

Řídicí jednotka DC/AC měniče (od 01.12.2011)

75 20A Topné zařízení nezávislého topení Relé motoru ventilátoru chladiče oleje 25A (motory 156): 20A

Platné od 01.03.2013 s kódem 641 (dynamické LED světlomety pro levostranný provoz) nebo kódem 642 (dynamické LED světlomety pro pravostranný provoz): Levý přední světlomet

Platné od 01.03.2013 s kódem 631 (statické LED světlomety pro levostranný provoz) nebo kódem 632 (statické LED světlomety pro pravostranný provoz): Levý přední světlomet Pravý přední světlomet

76 15A Zadní držák nápojů Elektrická zásuvka ve středové konzole v zadní části kabiny Elektrické připojení USB konektoru v zadní části vozidla

77 Řídicí jednotka systému snímání hmotnosti 7,5 A (do 28.02.2013) Navigační počítač (Čína, Korea) Držák na nápoje vzadu

78 7,5A řídicí jednotka mediálního rozhraní Modul pro připojení multimediálních zařízení

79 5A Řídicí jednotka radarového senzoru (před 31.05.2010) Řídicí jednotka pro video a radarové senzory (od 01.06.2010) Řídicí jednotka rozhraní datové sběrnice podvozku (od 01.03.2013)

80 5A Řídicí jednotka parkovacího asistenta

81 5A Mobilní anténní zesilovač/kompenzátor Elektrické připojení mobilního telefonu Navigační počítač (Čína, Korea)

82 10A Ovládání ventilátoru levého předního sedadla Ovládání ventilátoru pravého předního sedadla

83 Koncovka kabelu 7,5 A, svorka 15R Navigační počítač (Čína, Korea) Řídicí jednotka systému nouzového volání Řídicí jednotka „Elektronický výběr mýtného“ (Japonsko)

84 5A Zadní kamera (od 01.03.2013) Řídicí jednotka 360° kamery (od 01.03.2013) Řídicí jednotka SDAR/HD tuneru (SIRIUS Satellite Radio) (do 31.05.2010) Řídicí jednotka satelitního digitálního audio rádia (SDAR) (satelitní rádio SIRIUS) (od 01.06.2010) Řídicí jednotka digitálního rozhlasového vysílání (DAB) Řídicí jednotka zadní kamery (Japonsko) Napájecí modul zadní kamery (Japonsko)

85 7,5A TV tuner (analogový/digitální) (do 28.02.2015) Digitální TV tuner (do 28.02.2015) Modul tuneru (od 01.03.2015)

86 7,5A DVD přehrávač Displej v zadní části kabiny vlevo Displej v zadní části kabiny vpravo

87 Řídicí jednotka systému nouzového volání 7,5 A Relé čerpadla oběhu chladicí kapaliny (od 01.06.2011; USA) Komunikační modul telekomunikačních služeb (od 01.03.2015) Multifunkční řídicí jednotka pro speciální vozidlo (N26/14)

88 15A Modul serva automatické převodovky pro systém DIRECT SELECT (převodovka 722.9)

89 30A Řídicí jednotka rozpoznávání přívěsu Multifunkční řídicí jednotka speciálního vozidla (MSS) Řídicí jednotka palivového čerpadla (před 28.02.2013; motor 157)

Platné od 01.03.2013 s kódem 632 (LED světlomety, statické, pro pravostranný provoz) a kódem 494 (verze pro USA): Pravý přední světlomet

Platné od 01.03.2013 s kódem 642 (dynamické LED světlomety SAE pro pravostranný provoz) a kódem 494 (verze pro USA): Levý přední světlomet Pravý přední světlomet

90 Pojistková skříň AdBlue® 40 A (motor 642.8)

Platí pro typ 212.076/276: Relé oběhového čerpadla chladicí kapaliny

91 10A přední řídicí jednotka SAM s pojistkovým a reléovým modulem (převodovka 722)

92 15A Řídicí jednotka KEYLESS-GO Modul bezklíčového otevírání víka zavazadlového prostoru pod zadním nárazníkem (od 01.03.2013) Řídicí jednotka měniče AC/DC (před 30. 11.
