Rozvodový řetěz, kdysi považovaný za bezúdržbovou součástku na celou životnost motoru, se v moderních automobilech stal častým zdrojem problémů. Výrobci se snaží šetřit na materiálech a konstrukci, což vede k předčasnému opotřebení a selhání. Zejména motory BMW N47 (1.6-2.0 l) jsou známé zvýšeným rizikem problémů s rozvodovým řetězem, přestože jsou ceněny pro svůj výkon a nízkou spotřebu.
Proč se rozvodový řetěz opotřebovává?
Rozvodový řetěz pracuje v náročném prostředí, kde je vystaven vibracím, teplotním změnám a neustálému zatížení. Opotřebení vodítek, kluzných lišt a zejména napínáku může vést k postupnému povolování řetězu. Jakmile napínák dosáhne svého limitu a již nedokáže řetěz dostatečně napnout, hrozí jeho přeskočení. U moderních motorů to může způsobit vážné škody, jako je potkání pístů s ventily.
Problémy s rozvodovými řetězy jsou často způsobeny tlakem na snižování nákladů ze strany subdodavatelů, což se projevuje na kvalitě použitých materiálů a konstrukce. Konstruktéři někdy podceňují potřebnou dimenzaci komponentů.
Příznaky problémů s rozvodovým řetízkem
Mezi nejčastější příznaky opotřebovaného rozvodového řetězu patří:
- Kovové chrastění nebo rachot po studeném startu, které po několika sekundách zmizí. Tento zvuk se může ozývat i při nízkých otáčkách, lehké akceleraci nebo rozjezdu do kopce.
- Trvalý šelest v oblasti zadní stěny motoru, který se zhoršuje s rostoucími otáčkami.
- Zhoršené starty, kolísání volnoběhu, ztráta výkonu a přechod do nouzového režimu.
- Rozsvícení kontrolky „Check Engine“ a chybové kódy související s korelací klikového a vačkového hřídele nebo nesprávným časováním.
- Piliny nebo úlomky v olejovém filtru, zejména z plastových vodicích lišt.
- Nárůst vibrací a celkově hrubší chod motoru.
- V extrémním případě: přeskočení řetězu, ohnutí ventilů, rozlámání lišt nebo poškození pístů.
Dotčené modely a varianty motoru BMW N47
Problémy s rozvodovým řetězem se nejčastěji vyskytují u následujících modelů a variant motoru N47:
- 1. generace (E81/E82/E87/E88, F20/F21): modely 114d, 116d, 118d, 120d (N47D16/N47D20)
- 3. generace (E90/E91/E92/E93, F30/F31): modely 316d, 318d, 320d
- 5. generace (E60/E61 - konec výroby), F10/F11: modely 518d, 520d
- X1 (E84): modely 18d, 20d
- X3 (F25): modely 18d, 20d
- Dále vybrané verze Z4 E89 a Mini/Cooper D s příbuznou jednotkou.
Je důležité poznamenat, že i přes průběžné úpravy ze strany BMW (ozubená kola, vodicí lišty, napínáky) riziko problémů zcela nevymizelo.

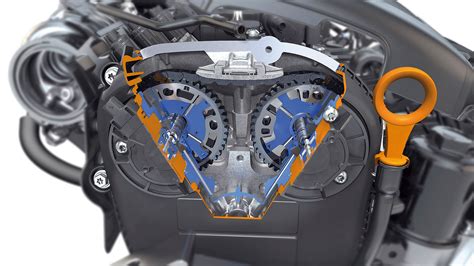

Konstrukce rozvodů motoru N47
Motor N47 využívá:
- Primární řetěz spojující klikový hřídel s vysokotlakým čerpadlem a vačkovými hřídeli.
- Sekundární řetěz (dle verze) pohánějící olejové čerpadlo a případně vyvažovací hřídele.
- Vodicí lišty z polymeru s kovovými vložkami, které jsou náchylné k opotřebení a ulomení.
- Hydraulický napínák, jehož funkce je závislá na tlaku oleje.
Umístění rozvodů na zadní straně motoru (u převodovky) výrazně komplikuje přístup a zvyšuje náročnost jakýchkoli oprav.
Diagnostika problémů s rozvody N47
Diagnostika problémů s rozvody motoru N47 zahrnuje několik kroků:
- Převzetí vozidla a rozhovor s majitelem: zjištění projevů, jejich frekvence a podmínek vzniku.
- Akustická kontrola: pomocí stetoskopu v oblasti zadní stěny motoru, záznam zvuku při studeném i teplém chodu.
- OBD/ISTA-D diagnostika: kompletní výpis paměti závad, zaměření na korelace kliky/vačky, snímače polohy, nesprávný běh a případné doprovodné kódy.
- Sledování živých dat: synchronizační úhel mezi klikovým a vačkovým hřídelem, stabilita volnoběhu, vstřikovací množství, tlak oleje.
- Kontrola tlaku oleje a napínáku: vizuální posouzení vytažení napínáku a stavu jeho sítka.
- Kontrola oleje a filtru: hledání pilin, úlomků polymeru z vodicích lišt nebo třpytu v oleji.
- Endoskopie: v případě potřeby posouzení stavu vodicích lišt skrze servisní otvory.
- Mechanická kontrola rozvodů: pomocí aretačních přípravků kontrola správné polohy značek.
Typické OBD-II a diagnostické kódy
Následující kódy jsou nejčastěji spojeny s problémy rozvodů:
- Korelace klikové a vačkové hřídele / časování: P0016, P0017, P0011, P0012, P0014, P0015, P0008, P0009
- Snímače polohy hřídelí: P0335, P0336 (klika), P0340, P0341, P0342, P0343 (vačka)
- Nesprávné spalování / nerovnoměrný chod: P0300-P0304
- Související kódy: P06DA, P06DD (tlak oleje), P0101-P0103 (MAF), P02xx (vyvážení válců)
V diagnostice BMW ISTA-D se často hlásí „synchronizace kliková/vačková hřídel - mimo toleranci“ s konkrétní specifikací úhlu.
How to Scan Engine Codes using an Autel Scan Tool
Výměna rozvodů N47
V případě zjištění problémů s rozvody se doporučuje kompletní výměna celé sady, která zahrnuje:
- Primární a sekundární řetěz
- Ozubená kola klikového a vačkového hřídele (dle stavu)
- Vodicí lišty a kluzné prvky
- Hydraulický napínák (včetně sítka)
- Kompletní těsnění a jednorázové šrouby
- Motorový olej a filtr
Vzhledem k umístění rozvodů je obvykle nutná demontáž převodovky nebo vyjmutí celého agregátu z vozidla.
Prevence a doporučená údržba
Pro minimalizaci rizika problémů s rozvody motoru N47 doporučujeme:
- Používat kvalitní olej specifikace BMW (např. LL-04) a dodržovat zkrácené intervaly jeho výměny oproti dlouhým servisním plánům.
- Zahřívat motor před vyšší zátěží, zejména po studených startech a vyhnout se jízdám na krátké vzdálenosti.
- Pravidelně poslouchat a kontrolovat akustiku motoru - jakékoli zhoršení je důvodem k rychlému vyšetření.
- Udržovat čistotu sání, EGR ventilu a DPF filtru, které nepřímo ovlivňují chod motoru.
- Zajistit aktuálnost softwaru řídicí jednotky motoru (DDE).
Závěrečné doporučení
Pokud se u motoru BMW N47 objeví chrastění rozvodů, chybové kódy korelace (např. P0016/P0017) nebo nepravidelný chod, nedoporučuje se další provoz. Ignorování těchto příznaků může vést k fatální destrukci motoru. Rozvodový řetěz, ačkoli by měl být odolný, se v moderních motorech stává častým zdrojem problémů, což vede některé výrobce k návratu k ozubeným řemenům, včetně těch pracujících v olejové lázni.
