Kliková hřídel: Srdce každého spalovacího motoru

Kliková hřídel je jednou z klíčových součástí automobilového motoru. Její hlavní funkcí je přeměna pístového pohybu nahoru a dolů na rotační pohyb, který následně pohání vozidlo vpřed.

Princip fungování a přenosu energie

Během pracovního cyklu motoru, kdy píst vykonává pohyb dolů, ojnice přenáší tento impuls na klikovou hřídel. Kliková hřídel se v reakci na tento impuls začne otáčet a tuto rotační energii následně posílá dále, například do setrvačníku.

Tento proces je zásadní pro celkový chod motoru. Klikový hřídel je spojen s dalšími důležitými částmi motoru a je zodpovědný za pohon například vačkového hřídele, který řídí otevírání a zavírání ventilů motoru.

Pro zajištění hladkého a efektivního chodu motoru je kliková hřídel pečlivě vyvážena. Tento vyvažovací proces snižuje vibrace a přispívá k plynulejšímu běhu motoru.

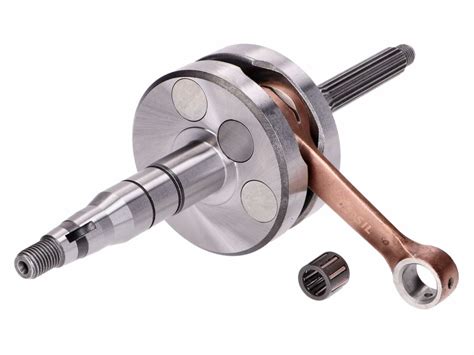

Klíčové součásti klikové hřídele

Kliková hřídel se skládá z několika důležitých částí, které společně zajišťují její funkci:

• Hlavní čepy (Main Journals): Jedná se o válcové plochy, které se otáčejí uvnitř hlavních ložisek motoru. Tyto čepy spojují motorový blok a umožňují otáčení klikového hřídele.
• Klikové čepy (Crankpins/Throws): Tyto části klikového hřídele se připojují k ojnicím. Jejich mírně odsazená poloha od osy otáčení umožňuje transformaci vertikálního pohybu pístů na rotační pohyb.
• Protizávaží (Counterweights): Jsou to těžké části umístěné na klikovém hřídeli s cílem snížit vibrace a zlepšit plynulost chodu motoru. Pomáhají vyrovnávat síly generované rotujícími částmi.
• Ložiska (Bearings): Podporují čepy a umožňují otáčení klikového hřídele s minimálním třením. Mohou se jednat o kluzná nebo radiální ložiska a jsou nezbytná pro bezproblémovou funkci.
• Montážní příruba setrvačníku (Flywheel Mounting Flange): Místo, kde se setrvačník připojuje ke klikovému hřídeli. Setrvačník je klíčový pro vyhlazení rotačního pohybu.
• Kliková stojina (Web/Crank Web): Spojuje hlavní ložiskové čepy s klikovými čepy.
• Přítlačné podložky (Thrust Washers): Zabraňují vertikálnímu pohybu klikového hřídele během jeho otáčení. Jsou umístěny na klíčových místech podél hřídele.
• Olejová těsnění (Oil Seals): Na obou koncích klikového hřídele jsou umístěna olejová těsnění, která zabraňují úniku motorového oleje. Jedno těsnění je vpředu a druhé vzadu.
• Konec řemenice klikového hřídele (Crankshaft Pulley End): Tento konec se připojuje k motoru a může být také spojen s převodovkou.

Materiály a výroba

Klikové hřídele jsou převážně vyráběny z kované oceli, což jim dodává potřebnou pevnost a houževnatost. Obvykle mají tvrzený povrch a pevné jádro, aby odolaly vysokým krouticím silám, které na ně působí.

Profesionální výrobci, jako je VolgenPower, se specializují na produkci klikových hřídelí pro širokou škálu motorů, od 4 do 12 válců, s délkami od 450 mm do 1500 mm. Výrobní proces zahrnuje použití vysoce kvalitních ocelových předvalků, vysokoteplotní ohřev, přesné kování, tepelné zpracování a jemné obrábění. Tyto kroky zajišťují výjimečnou pevnost a odolnost finálního produktu.

Moderní výrobní linky, jako ty v továrně na klikové hřídele Lianzhong, využívají pokročilé technologie a přísnou kontrolu kvality. Roční produkce může přesahovat 60 000 kusů, což odráží schopnost uspokojit globální poptávku.

Senzory a monitorování

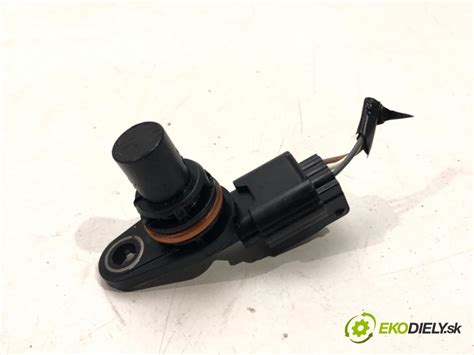

Snímač polohy klikového hřídele (CKP senzor) hraje klíčovou roli v moderních motorech. Tento senzor sleduje rotaci klikového hřídele a poskytuje důležité informace o jeho poloze a rychlosti. Tyto údaje jsou nezbytné pro řídicí jednotku motoru (ECU) pro přesné řízení časování zapalování, vstřikování paliva a dalších kritických funkcí motoru.

Údržba a péče

Správná údržba klikového hřídele je zásadní pro zajištění jeho dlouhé životnosti a optimálního výkonu motoru. Mezi důležité aspekty patří:

• Pravidelná kontrola: Je třeba často kontrolovat ložiska, klikové čepy a těsnění na známky opotřebení nebo poškození.
• Mazání: Adekvátní mazání je nezbytné pro prevenci nadměrného opotřebení a poškození klikového hřídele a souvisejících součástí.
• Rychlá oprava: Pokud jsou zaznamenány jakékoli známky poškození, jako jsou neobvyklé zvuky klepání, vibrace nebo úniky oleje, je třeba problém okamžitě řešit.

Společné příznaky selhání klikového hřídele zahrnují neobvyklé zvuky klepání, vibrace a poklesy tlaku oleje. Včasná diagnostika a oprava mohou předejít vážnějším a nákladnějším škodám.

Kliková hřídel vs. Vačková hřídel

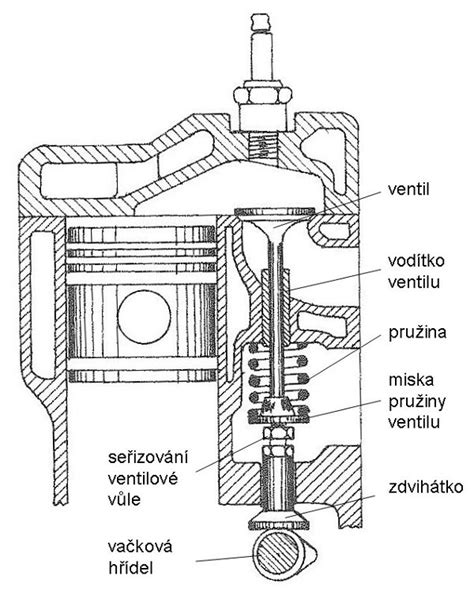

Je důležité rozlišovat mezi klikovou hřídelí a vačkovou hřídelí. Zatímco kliková hřídel přeměňuje pístový pohyb na rotační, vačková hřídel řídí otevírání a zavírání ventilů. Vačková hřídel je obvykle poháněna klikovou hřídelí prostřednictvím rozvodového řetězu nebo řemenu. U čtyřdobých motorů se vačková hřídel otáčí poloviční rychlostí klikového hřídele, zatímco u dvoudobých motorů je rychlost stejná.

Globální dodavatel a OEM řešení

Přední světoví dodavatelé, jako je Lianzhong Auto Parts, se specializují na OEM (Original Equipment Manufacturer) klikové hřídele, čímž propojují prémiové výrobce s globální klientelou. Poskytují také ODM (Original Design Manufacturer) služby, nabízející přizpůsobená řešení pro specifické požadavky motorů. Jejich globální dosah a závazek ke kvalitě zajišťují komponenty, které splňují nejvyšší standardy.

Systémy jako Visual Inventory Management od Lianzhong přinášejí transparentnost a efektivitu do procesů řízení zásob, což umožňuje sledování stavu zásob v reálném čase a proaktivní reakci na změny na trhu.
