Do RIV lze nahlašovat jen výstupy, které splňují ve všech bodech definice, které schválila Rada vlády pro vědu, výzkum a inovace v tzv. Metodice 17+. Kontaktní osoba pro práci s OBD na FSE: Mgr. RIV je jednou ze čtyř částí Informačního systému výzkumu, vývoje a inovací (IS VaVaI), spravovaného dle zákona č. Po celá desetiletí byla údržba automobilu záhadou. Diagnostika závady vozidla znamenala hodiny manuálních kontrol a dohadů. Tato příručka vás provede základy Palubní diagnostika k technickým standardům, které to všechno umožňují.
Co je OBD-II a proč je důležité
Co je OBD-II? OBD II, neboli palubní diagnostika II, je autodiagnostický systém, který se nachází ve většině osobních a lehkých nákladních automobilů vyrobených od roku 1996 ve Spojených státech a později byl přijat po celém světě. Představte si to jako své auto centrální nervový systém pro diagnostiku. Kouzlo OBD-II spočívá v jeho konzistentním rámci. Různá auta mohou používat různé komponenty, ale všechny komunikují pomocí společného jazyka.

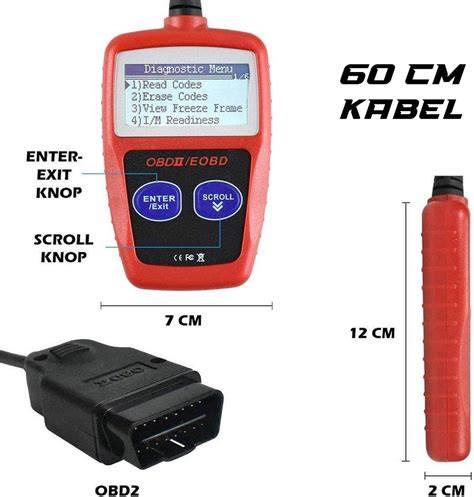

1. Cca. 2. Dnes je dominantním protokolem pro nová vozidla ISO 15765-4 CAN. Tato norma je založena na robustním CAN (Controller Area Network) sběrnici a používá vysokorychlostní datový formát, což umožňuje mnohem rychlejší komunikaci. Systém OBD-II vám kromě pouhého hlášení diagnostických chybových kódů poskytuje přístup k velkému množství dat v reálném čase. Připojením skeneru OBD-II můžete přečíst stovky různých parametrů OBD2 a sledovat výkon vašeho vozidla v reálném čase. Jedno DTC je pětimístný alfanumerický kód, který přesně identifikuje závadu vozidla.
Standardy a praxe OBD
OBD-II je prvním krokem v moderní palubní diagnostice; dalším je aplikace těchto znalostí. Pevné pochopení standardu OBD-II umožňuje inovativní řešení. Máte specifický projekt, který vyžaduje zakázkovou úpravu? SAE J1962 konektor nebo kabelová sestava?
Cílem této práce je vytvoření mobilní aplikace pro iOS zařízení, která předává uživateli cenné informace o jeho jízdě automobilem a poskytuje hlavní diagnostické funkce. Pro získání informací je využito mikrokontroléru ELM327, který je obsažen v OBD-II skeneru, nabývající schopnosti komunikovat s automobilem prostřednictvím OBD-II standardu. Získaná data jsou analyzována za pomoci tabulky mezí. Výsledná aplikace informuje řidiče o jeho chybách při jízdě a dává mu rady jak se jim vyhnout. Jízdy je možné si ukládat a exportovat v podobě knihy jízd. Navíc poskytuje hlavní diagnostické funkce, které je možné najít v každé diagnostické aplikaci.
- Jedním z nejdůležitějších technologických směrů byla a je snaha o zvyšování účinnosti pohonných jednotek a zároveň snižování emisí ve výfukových plynech.
- S jedním z provozních opatření úzce souvisí termín OBD On-Board Diagnostics.
- Termín vyjadřuje soubor postupně zavedených standardů, vztahujících se k jednotné palubní diagnostice, napříč všemi výrobci automobilů.
- Řídící jednotka zjišťuje za provozu automobilu, ze stavu akčních členů a okamžitých hodnot snímačů, pravděpodobný obsah škodlivin ve výfukových plynech.
- Případné závady nebo odchylky mimo tolerance, které jsou uloženy v motormanagementu řídící jednotky, jsou uloženy do paměti závad.
Historie a vývoj OBD
V důsledku neustálého zpřísňování emisních limitů došlo ke sjednocení standardů. Od 1.1.1996 vzešla v USA povinnost vybavit řídící jednotky zážehových motorů systémem palubní diagnostiky druhé generace - OBD-II; u vznětových motorů pak od roku 1997. Norma OBD-II přinesla mnoho změn: sledování veškerých součástí motoru a jízdních režimů, které by se svými poruchami mohly podílet na zvýšení emisních hodnot. Evropská varianta EOBD (Euro On Board Diagnose) vyhovuje přísnějším emisním předpisům EU, a definici plní jednotící dokument 98/69/ES navržený MVEG. Povinnost integrace systému EOBD byla zavedena postupně: nejprve pro vozidla se zážehovými motory, následovaly motory vznětové.
Monitorování důležitých komponent představuje souhrn předprogramovaných rutin v řídicí jednotce motoru. EOBD vyhodnocuje činnosti komponent emisního systému skrze monitorovací programy rozdělené na trvalé a průběžné sledování, dále podle provozních podmínek. ECU vyhodnocuje data z testů snímačů (teploty, tlaku, průtoku vzduchu, polohy ventilů) a z hodnot hlavních systémů vstřikování paliva. Jízdní cyklus ECU je definován jako zapnutí zapalování, spuštění motoru a jízda a během něj EOBD provádí analýzu a může identifikovat závadu. Pokud EOBD identifikuje závadu, uloží ji do paměti závad nejprve jako sporadickou (pending code) včetně Freeze Frame dat.
Pokud se závada neprojeví při dalším jízdním cyklu, smaže se; při projevení během třetího jízdního cyklu se stane závadou trvalou (continuous code) a MIL se rozsvítí. Po čtvrtém jízdním cyklu, pokud závada nadále není přítomna, MIL zhasne. MIL signalizuje potřebu údržby a započítá se ujetá vzdálenost od rozsvícení. Interpretace diagnostických režimů závisí na diagnostickém testeru; některé testery mohou zobrazovat PID (Parameter IDs), které bývají specifické pro výrobce. PID je hexadecimální kód určující konkrétní měřenou hodnotu.
Live data slouží ke sledování aktuálních hodnot ze snímačů a stavu aktivovaných akčních členů v reálném čase. Readiness kód (P1000) vyjadřuje stav emisní připravenosti; musí se vymazat po odstranění závad a vymazání trvalých chyb. U uložených trvalých závad existují MOD 3 a sporadických závad MOD 7; vymazání pamětí vyžaduje provedení několika následných jízdních cyklů. Calibrace a CVN (Calibration Verification Number) slouží k ověření integrity dat, které řídicí jednotka provádí během flashování a aktualizací firmwaru.
Technické souvislosti a praktické aplikace
Technická podpora v oblasti OBD zahrnuje předprodejní a poprodejní servis diagnostiky od výrobců Delphi, Hella-Gutmann, Secons a Ross-Tech a paralelní diagnostiku osciloskopů MTPro a Hantek. Na úrovni praktické implementace se klade důraz na správné používání konektorů a kabelových sestav podle standardu SAE J1962 a na kompatibilitu s ISO/DIS 15031-3 a 15031-4.
Na závěr lze uvést, že systém OBD prošel vývojovými stádii a postupně se zdokonaluje; aktuálně probíhá příprava třetí generace, která reaguje na nové emisní normy a navrhuje pokročilejší diagnostické a monitorovací mechanismy pro další minimalizaci emisí a zlepšení efektivity pohonných jednotek.
OBD Diagnostika z Lidlu - Kompletní test - Funguje? Vyplatí se? Nebo se radši vyhnout obloukem?
V kontextu výzkumu a vývoje představuje integrace OBD-II a OBD-II kompatibilních systémů důležitý nástroj pro sběr dat, analýzu a zpětnou vazbu uživatelům i odborníkům, a to v souladu s národními i mezinárodními standardy pro monitorování a snižování emisí a zvyšování efektivity motorů.
| Funkce | Popis | Příklady |
|---|---|---|
| Live data | Aktuální hodnoty ze snímačů a stavu systémů v reálném čase | Teplota chladicí kapaliny, tlak v sacím potrubí |
| Readiness | Stav emisní připravenosti; 8 místné číslo | P1000 |
| Freeze Frame | Data provozních podmínek v okamžiku uložení DTC | Teplota, tlak, rychlost |
| PID | Parameter IDs - identifikace konkrétních hodnot | Naznačené měřené veličiny podle módu |
Celkové zaměření této publikace zahrnuje rámec pro používání OBD-II v akademickém a praktickém kontextu, s důrazem na správu dat, standardizaci, diagnostické postupy a možnosti rozšíření nástrojů pro dovedené uživatele i výzkumné pracovníky.
