Palubní diagnostika OBD je hromadný název norem, které vznikly za účelem sjednotit kontrolu chodu, spalování motoru a emisní normy na celém světě. Diagnostickou zásuvku mají v interiéru všechna moderní auta. Běžný uživatel ji při normálním používání vozu nepotřebuje, občas mu však může vrtat hlavou, k čemu vlastně slouží. V našem článku se o tom můžete docela dost dozvědět: OBD (On-Board Diagnostics) je mechanické rozhraní pro připojení diagnostické hlavy/diagnostického kabelu pro navázání komunikace mezi diagnostickým přístrojem a řídicími jednotkami (ŘJ) ve vozidle. Od roku 2001 ji musejí mít všechny zážehové a od roku 2003 všechny vznětové vozy.
Co nabízí autodiagnostika a proč je důležitá
Autodiagnostika má hned několik důležitých funkcí. Dokáže zobrazit informace o ECU (řídicí jednotka), zejména objednací číslo, výrobce, datum programování, apod; umí vypsat seznam chyb (paměť závad), které od poslední diagnostiky systému byly přítomny s rozlišením druhu chyby (statická, sporadická, atd.). Umí číst měřené hodnoty, umožňuje testovat akční členy připojené k ECU (měří průběh napětí senzorů či akčních členů), mění nastavení parametrů ECU (maže servisní intervaly), vrací automobil do továrního nastavení a aktualizuje firmware. Nejdůležitější funkcí však zůstává detekování chybných hlášení, díky kterým servisní technik ví, na jakou oblast se při opravě má zaměřit.
Chyby se zapisují v podobě kódů, na které existuje příslušná příručka podle výrobce. Přehled chyb bývá dostupný v diagnostickém protokolu po provedeném načtení systému. Diagnostická zásuvka OBDA samotná paměť závad nepřináší - data zůstávají uložena v jednotlivých řídících jednotkách až do opravy a vymazání. V současnosti je možné si chybová hlášení z diagnostické zásuvky načíst svépomocí kabelom OBD, ale pro spolehlivost a komplexnost bývá vhodné používat profesionální nástroje v servise.
OBD2 vs. OBD1 a co to znamená pro starší auta
Starší vozidla mohou mít různé typy zásuvek. Většina z nich zajišťuje komunikaci jen prostřednictvím méně standardizovaných rozhraní. Pro starší vozy bez OBD2 se mohou hodit multidiagnostiky a adaptérů, které umožní komunikaci s jednotlivými protokoly. Někdy bývá nutné vyhledat specifické postupy pro dané období a značku, protože některé vozy před rokem 2000 nepoužívaly jednotný standard.
Pokud auto nemá standardní 16pinovou zásuvku OBD2, nemusíte zoufat. Srovnání protokolů ukazuje, že některé vozy stojí na OBD1 (diagnostika blikacím kódem), jiné umožní komunikaci přes starší protokoly. Důležité je zjistit, zda vaše vozidlo vůbec komunikuje na některý z standardizovaných protokolů, a poté zvolit vhodný diagnostický postup.

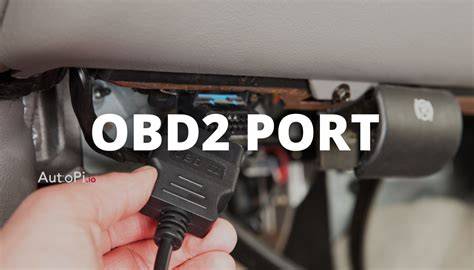

Kde najít diagnostickou zásuvku a jak ji použít
Většina zásuvek je vlevo pod volantem, někteří výrobci ji umístí ve středové konzoli, či v jiné části palubní desky. Pro účely orientace se často používá aplikace pro vyhledání portu OBD2 na telefonu. Pár praktických bodů k postupu:
- Najděte diagnostickou zásuvku - podle mezinárodních standardů musí být OBD zásuvka v dosahu řidiče, obvykle do 50 cm od volantu.
- Spárujte zařízení s telefonem/tabletem prostřednictvím Bluetooth; některé levnější tester mohou mít potíže s kompatibilitou s vozy koncernu VW.
- Vyberte vhodnou autodiagnostiku - existují bezplatné i placené programy; placené verze často nabídnou širší sadu údajů a plnou paměť závad.
- Vždy berte v potaz, že domácí diagnostika je jen pomocník a pro složité závady by měla sloužit profesionální diagnostika.
Pro laiky existuje spousta řešení: například Bluetooth OBD adaptér s aplikací Torque Pro bývá cenově dostupný a poskytuje kompletní sadu dat v reálném čase. Důležité je vyvarovat se myšlenky, že domácí diagnostika nahradí autorizovaný servis - složité řídicí jednotky a moderní mikroprocesory vyžadují profesionální přístup.
Rizika a bezpečnost při diagnostice
Největší riziko spočívá v nesprávném zásahu do softwaru řídicí jednotky. I když existují programy, které mohou zvýšit výkon, jejich použití bez správných znalostí může vést k fatálním následkům pro motor a samotnou ECU. Proto je vhodné postupovat opatrně a získat potřebné know-how, než začnete experimentovat s funkcemi řídicí jednotky.
Obecně platí, že manipulace s diagnostickými systémy nesmí porušit záruku, a moderní vozy bývají proti neoprávněným zásahům chráněny. Pokud se rozhodnete pro domácí diagnostiku, používejte ji jen pro orientační informace a nikoliv pro zásadní zásahy do hardwaru vozu.
Postup pro starší vozy bez OBD2 a praktické alternativy
V starších vozech nemusí být dostupná standardní zásuvka; v takových případech lze využít starší postupy - blikací kódy, ruční zápisy a ověření správnosti provozních parametrů. Dřívější diagnostické metody zahrnovaly blikání kódů LED diodami, vyblikáním chybového kódu, anebo použití MIL kontrolky na palubní desce. Moderní technologie ale často umožní alespoň částečnou diagnostiku prostřednictvím adaptérů a starších protokolů s různými moduly.
Pokud plánujete diagnostiku staršího vozu, připravte si tyto kroky: zjistěte typ zásuvky (OBD1 vs OBD2), vyberte vhodný adaptér a zkontrolujte kompatibilitu s vaším vozem a operačním systémem. V případě nejistoty je vhodné obrátit se na odborníka, který má zkušenosti s konkrétním modelem a rokem výroby.
Praktické tipy pro bezpečné a efektivní používání diagnostiky
- Nechte si na později zpracovat data z diagnostiky, která vyžadují složité interpretace; pro laiky je vhodné začít s obecnými informacemi a postupně rozšiřovat poznatky.
- Vždy ověřte kompatibilitu zařízení s vozidlem před nákupem adaptéru nebo testeru.
- Neprovádějte zásahy do softwaru řídicí jednotky bez odborné konzultace; chyby v konfiguraci mohou způsobit nevratné škody.
- Pro některé značky existují oficiální diagnostické nástroje, které bývají lepší volbou než univerzální zařízení.
- Pokud plánujete diagnostiku, zvažte registraci a zálohu dat; data z minulých závad a servisních zásahů mohou být klíčová pro budoucí údržbu.
Praktické shrnutí a doporučení
Diagnostika auta umožňuje získat řadu informací o ECU, chybových hlášeních, měřených hodnotách a stavu různých systémů vozu. Pro starší vozy bez OBD2 je nutné vybrat vhodný postup podle protokolů a umožnit kompatibilitu s vaším vozem. Domácí diagnostika je užitečná pro orientaci, ale pro diagnostiku složitějších závad je lepší obrátit se na odborníky a oficiální diagnostické nástroje. Ačkoli můžete zařízení propojit s telefonem a získat rychlé informace o stavu vozu, vždy je důležité držet se ověřených postupů a nezasahovat do řízení motoru bez odborné kontroly.
Všechny moderní vozy mají diagnostickou zásuvku uvnitř vozu, často vlevo pod volantem nebo v blízkosti palubní desky.
Auto Diagnostika OBD II - Jaká čtečka za to stojí a jakou aplikaci nainstalovat?
Krátké video vysvětluje, jak se propojí OBD adaptér s vozem a co lze očekávat od zobrazených dat.
Tabulka: Přehled typů diagnostiky a jejich použití
| Typ zásuvky | Roky použití | Co umožňuje |
|---|---|---|
| OBD1 | před rokem 2000 | blikací kódy, manuální postupy |
| OBD2 | od 2000-2004 ( EV, EU) | standardizované protokoly, přístup k chybám |
| OBD2/EOBD | po roce 2004 (EU), variace dle regionu | univerzální protokoly, široká kompatibilita |
Proč je diagnostika užitečná i pro laiky? Protože umožňuje zjistit potlačené závady dřív, než se vyvinou do složitějších problémů. Pravidelná kontrola paměti závad a sledování měřených hodnot pomáhají udržet vůz v optimálním stavu a mohou chránit před neočekávaným selháním během jízdy.
