Trubky klimatizace Zafira B a nákres: praktický průvodce problémem plnění a ventilků

Kapitoly níže vycházejí z poskytnutého textu a snaží se z nich poskládat maximálně podrobný a logicky navazující návod k řešení problémů s klimatizací u Opel Zafira B, se zaměřením na trubky, plnění, ventily a související prvky systému.

Diagnostika tlaků a chování systému klimatizace

Laicky řečeno, tlak v okruhu klimatizace se mění v závislosti na zapnuté klimatizaci a provozních otáčkách motoru. „Když jsem kouknul na MKJ, tak to s vypnutou klimou ukazuje tlak 5.8 baru po zapnutí to po cca.5 minutách vyleze na 8,5 baru, klima asi vůbec nesepne, protože to na otáčkách není poznat.“

Po doplnění dusíku a následném opětovném naplnění dle štítku v motoru cca. 475 g se kompresor může sepnout a tlak se v MKJ vyšplhá na cca 17 barů, avšak po určité době může tlak klesat na původní hodnotu 5,8 baru. „Dnes opět tlak 5,8 baru.“

V praxi to může znamenat, že některé ventily, trubky či plnící spojky nejsou v optimálním stavu a nedostatečné nebo naopak nadměrné plnění ovlivňuje chování systému. Případně se mohou objevit potíže s únikem či těsností v některých částech okruhu.

Ventily a jejich role v plnění a tlacích

„Mužu li klia ventilky?“ - český diskutující vyjadřuje obavy, zda některý z plnících ventilků není špatný. Při připojených hadicích je těsněn připojenou hadicí a ukáže dobrou těsnost. Dvě velikosti ventilků: zadní nízkotlaký ventil má osazení 2 mm, přední vysokotlaký ventil má osazení 3 mm. „Pozor ale při případném objednávání.“

Při doplňování a výměně ventilků se ukázalo, že i vpředu (vysokotlaký) ventilek bývá malý a vyžaduje odpovídající díl. Při náhradních ventilcích je vhodné si být jistý velikostně, protože rozdíly mohou ovlivnit těsnost spojů a následné tlaky v okruhu.

„Přední větší (vysokotlaký) dle katalogu má osazení 3 mm.“ Nicméně pozor: „Při případném objednávání došlo k tomu, že i vpředu je malý ventilek, takže je potřeba mít originál větší ventil pro jistotu.“

Praktické poznámky k ventilkům

Stan. uvádí, že ventilky se používá speciální trubkový klíček se stejným zakončením jako kovová krytka pro povolování ventilků. Pro preventivní výměnu se objednaly náhradní ventily podle katalogu i VIN. Při montáži doma vyšlo najevo, že i vpředu je malý ventilek, a tak byl získán i větší originál ventilu.

„Na ventilky se používá trubkový klíček se stejným zakončením jako má kovová krytka povolování ventilků pneumatik.“

Postup při kontrole a údržbě plnících systémů

1. Ověřte, zda tlak během provozu odpovídá očekávaným hodnotám podle provozních podmínek (vypnuto- zapnuto, otáčky).
2. Zkontrolujte těsnost v připojovacích spojích hadic a ventilu. Uveďte vizuální a funkční kontrolu těsnění.
3. Zkontrolujte ventilky - velikost, provedení a zda nejsou zablokované nebo poškozené. Podle katalogu i VIN si připravte správný díl.
4. Pokud se objeví nesoulad tlaků (např. 5,8 bar za provozu, až 17 bar po doplnění, poté pád), zvažte kontrolu netěsností v okruhu, včetně kondenzátoru, trubek a kompresoru.
5. Připojte plnící soupravu a ověřte těsnost při různých tlacích a v různých časech. Důsledně sledujte, zda klimatizace chytně sepne a jaká je dynamika tlaku.

Kde hledat problémy u Zafiry B a souvisejících dílů

• Trubky klimatizace a jejich průchodnost - netěsnosti mohou vést k poklesu tlaku a opětovnému úniku.
• Ventily a jejich velikost - špatná velikost může způsobovat netěsnost a nesprávné tlaky.
• Kondenzátor za ventilátorem - pokud je znečištěný nebo porouchaný, může ovlivnit směšování teplot a tlaků v okruhu.
• Kompresor - jeho porucha může vést k nefunkčnosti klimatiky, ale často bývá kombinována s netěsnostmi a špatnou tesností spojů.

Poznámky z praxe a tipy pro majitele Zafira B

Operativní poznámky ukazují, že při doplňování klimatizace je nutné sledovat tlak a přesně se řídit štítkem v motoru. „Doplnění cca.475 g, tlak 17 barů, a následně pokles na 5,8 baru.“

Pokud po výměně ventilků a doplnění klimatizace tlak opět kolísá nebo klimatizace nesepne, je vhodné projít celý okruh a provést kontrolu za ručního zapojení a důsledné vizuální prohlídky trubic a spojů. I drobná netěsnost může vést k významnému poklesu účinnosti systému.

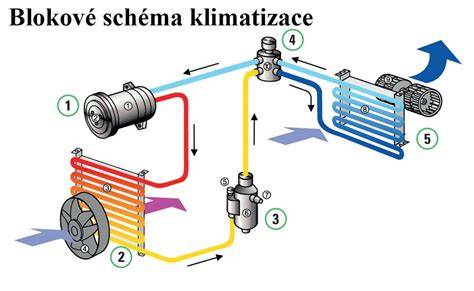

Infografika a vizuální pomůcky

Praktické poznámky k bezpečnosti a provozu

Průběh tlaků a správná funkčnost klimatizace vyžadují pečlivou kontrolu a dodržení doporučených postupů výrobců. Při manipulaci s tlakem vždy používejte vhodné ochranné pomůcky a dodržujte bezpečnostní pravidla.

Možný doprovodný remark k nákresu

Pokud hledáte přesný nákres trubek klimatizace pro Zafiru B, doporučuje se ověřit katalogové díly podle VIN a porovnat s originály. V praxi se často vyskytují odchylky v označení ventilu a velikosti, což je důležité zohlednit při nákupu náhradních dílů.
