Ubývá vám chladicí kapalina, ale podlaha v garáži pod autem je suchá? V takovém případě může být příčinou poškozené těsnění pod hlavou. Jak to poznat a proč byste neměli s opravou otálet?
Těsnění hlavy válců se nachází mezi hlavou a blokem motoru, přesněji mezi jejich dosedacími plochami. Zejména u bloků motoru typu “open deck” jsou na něj kladeny poměrně vysoké nároky. Primárně má za úkol oddělovat okruh mazání motoru od chladicího okruhu, které vedou z bloku do hlavy válců. Zatímco v hlavě či v bloku mají mazání a chlazení samostatné kanály, přechod mezi hlavou a blokem, tvořený vzájemnýma dosedacími plochami, toto neumožňuje. A právě tady se uplatní hlavové těsnění.
Co poškozuje těsnění pod hlavou
K poškození těsnění může dojít hned několika způsoby. Nejčastější příčinnou je přehřátí motoru bez ohledu na jeho příčinu. Těsnění neprospívá ani vytáčení studeného motoru či jízda s nezahřátým motorem v režimu vysokého zatížení. Důležitá je také pravidelná výměna a používání výrobcem předepsané chladicí kapaliny. Tady nejde jen o typ (například růžová G12+), ale také o situace, kdy se chladicí náplň míchá v určitém poměru většinou s destilovanou vodou. Poškodit těsnění lze také při montáži hlavy válců, třeba pokud mechanik utáhne hlavové šrouby příliš vysokým momentem. Nebo za situace, kdy se při jejich utahování nepostupuje dle pokynů výrobce. Většinou se hlavové šrouby utahují od středu hlavy k jejímu obvodu.
Jak poznám poškozené těsnění pod hlavou?
Poškozené hlavové těsnění nedokáže plnit svoji funkci a tedy oddělovat chladicí okruh od mazacího při cestě z bloku do hlavy válců. Dochází tak k pronikání chladicí kapaliny do oleje, případně obráceně. Výsledkem je znečištění expanzní nádobky na chladicí kapalinu olejem. Pokud tedy po odšroubování víčka s přetlakovým ventilem objevíte v nádobě znečištění tmavé barvy, může to být způsobeno právě tímto. Naopak chladicí kapalina se dostává do mazacího okruhu motoru a tedy do oleje. Na víčku nalévacího hrdla pro motorový olej vytváří typickou, jakoby našlehanou suspensi. Ta sama o sobě ale ještě nemusí znamenat vadné hlavové těsnění. Zejména v zimním období, pokud vozidlo déle stojí, se může v malé míře na víčku také objevit. Přítomnost chladicí kapaliny v oleji lze odhalit také na měrce motorového oleje, na níž ulpívají kapičky antifreezu, viditelné po vytažení měrky.
V závislosti na tom, kde těsnění praskne, může docházet rovněž k úniku chladicí kapaliny, případně oleje z motoru ven. Jde o lepší scénář, neboť se obě kapaliny nemísí v motoru.
Co se může stát
V první řadě vám ubývá chladicí kapalina, případně se ztrácí olej, jak se dostává do chladicího systému. Navíc olej kontaminovaný nemrznoucí směsí má sníženou účinnost mazání, což rozhodně neprospívá pohyblivým částem motoru. A olej v chladicím okruhu zejména za studena obtížněji teče, neboť oproti antifreezu má vyšší viskozitu. Ve výsledku se tak zpomaluje cirkulace chladicí kapaliny motorem. Horší situace je, pokud se chladicí kapalina dostane do válců motoru. Jednak může působit korozivně a dále její nestlačitelnost v extrémním případě způsobí poškození mechaniky motoru. K tomu by došlo v případě, že by se do válců „voda“ dostala ve větším množství. To se pak mohou ohnout třeba ojnice. Většina lidí však popisovanou závadu řeší dříve, než k tomuto katastrofickému scénáři dojde.
Kolik mě to bude stát?
Samotné těsnění drahé není. Vyjde řádově na stokoruny, samozřejmě záleží na konkrétním motoru. Cenu opravy výrazně zvyšuje zejména její pracnost. Před sundáním hlavy z bloku je třeba demontovat také rozvody. Pokud jsou řešeny ozubeným řemenem, který byl již jednou napnutý, žádný mechanik jej nebude chtít dobrovolně opětovně použít. Výměna těsnění hlavy válců tak znamená také montáž nových rozvodů.
Jak vyměnit těsnění pod hlavou?
Práce pro odborníky. Hlava je po odstranění hlavových šroubů k těsnění natolik přilnutá, že její sundání vyžaduje docela sílu. V praxi mechanici používají fintu v podobě poklepání paličkou z pryže na hlavu či blok. Navíc hlavu musíte od bloku oddělovat vždy v ose válců. Před montáží hlavy a před nasazením nového těsnění je třeba dosedací plochy hlavy a bloku pečlivě očistit a následně změřit jejich rovinnost. Zkrátka nesmějí být zvlněné. Pokud je zjištěna odchylka od rovinnosti, musí se dosedací plochy hlavy a bloku zafrézovat. Jelikož při tom dochází k úbytku materiálu, došlo by při montáži nového těsnění s původní výškou ke změně kompresního poměru. Pro jeho zachování je třeba použít vyšší těsnění, které odebraný materiál z bloku a hlavy vyrovná. Nasadit těsnění se musí správně. V opačném případě může dojít k překrytí (částečnému překrytí) některého z kanálů. Opětovná montáž hlavy vyžaduje přesný postup dotahování hlavových šroubů, samozřejmě utahovacím momentem. Pokud je chladicí soustava kontaminovaná olejem, je třeba ji vyčistit, což platí hlavně pro expanzní nádobu, případně chladič. Současně je dobré vyměnit motorový olej, neboť i ten je degradován chladicí kapalinou.
Z popsaného velmi zevrubného postupu vyplývá, že výměna těsnění hlavy válců je dost náročná operace, která může u některých motorů i zkušenému mechanikovi třeba deset hodin práce. Případné zafrézování dosedacích ploch vyžaduje velmi často specializovanou nástrojárnu. Cenově tak výměna hlavového těsnění běžně vychází tak na deset až dvanáct tisíc korun podle motoru a servisu.
Vývoj a kontext moderních motorů
Jak se mění auta a zvyšuje technická úroveň pohonných jednotek, procházejí vývojem také jejich závady. I moderní motory tak umějí selhat na spoustu způsobů. Vývoj: jsou moderní motory spolehlivé? Současný motor se neobejde bez řady příslušenství, neboť jen tak může splnit stále přísnější emisní normy a současně nabídnout ještě nějakou tu dynamiku. Zároveň jsou auta stále levnější, takže nezbytné komponenty nesmějí být příliš drahé. I dnes lze udělat super spolehlivý motor. Stačilo by použít komponenty na kvalitativní úrovni používané u NASA či v letectví. Jenže to by nikdo nezaplatil. Na druhou stranu u moderních motorů ubývají takové ty klasické závady, s nimiž jsme se běžně potýkali třeba u agregátů z 80. či 90. let. Zde se řadí také těsnění hlavy válců. U moderních motorů selhává jen zřídka, u starších či více ojetých agregátů je však riziko jeho závady vyšší.
Příběh: dostalo se i do BBC. Těsnění hlavy válců může selhat na každém motoru. Kolabujícími těsněními hlavy válců nejvíce „proslul“ motor série K Rover. Důvody souvisí s sendvičovou konstrukcí, šroubovým provedením a nízkou tuhostí. Rover předepisoval při výměně použití nových šroubů hlavy válců. Specialisté na vozy Rover/MG varují před riskem opakované závady. Důkladná repase vyžaduje expertní know-how a kvalitní nářadí.
Motory série K se tak velice rychle ohřívají. Při přehoření hrozí vážné škody. Pojištění a specifika: některé pojišťovny mohou mít vyloučení vody v motoru jako pojistné riziko, proto je důležité znát podmínky vaší pojistky.
Co dělat, když se rozsvítí kontrolky a motor se přehřívá
Nepanikařte. Při přehřátí motoru zastavte vozidlo na bezpečném místě a nechte motor vychladnout. Zkontrolujte hladinu chladicí kapaliny a případně ji doplňte. Případně volejte asistenční službu. Při průběžné údržbě chladicího systému stačí jen pár minut a pár stokorun ročně.
Diagnostika úniku chladicí kapaliny a provozních kapalin
Mezi nejčastější příčiny patří úniky z hadic, netěsnosti chladiče, nebo u starších vozů prasklá těsnění víčka nádržky. Mastný flek na hladině ukazuje na mísení oleje a chladicí kapaliny. Emulze na olejové hubici také svědčí o problémech. Bílé výfukové plyny mohou indikovat vházení vody do spalovacího prostoru.

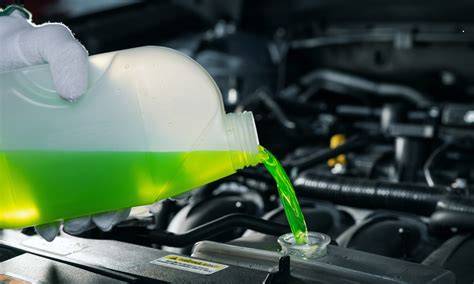

Kontrolky a měření: hladina chladicí kapaliny má být mezi MIN a MAX na expanzní nádobě, hustota kapaliny má zajistit správnou ochranu při zimě. Při nízké hladině doplňujte podle typu kapaliny a poměru ředění s destilovanou vodou. Nepřekračujte MAX hladinu, aby nedošlo k nadměrnému rozředění během provozu.
Tabulka: Důležité kapaliny a jejich údržba
| Kapalina | Kde ji zkontrolovat | Interval doplnění/výměny | Rizika při nízké hladině |
|---|---|---|---|
| Chladicí kapalina | Expanzní nádobka | Průběžně, výměna dle typu (2-5 let) | Přehřátí, poškození hlavy válců |
| Olej | Měřka oleje | 1x ročně nebo po 15-20 tis. km | Ztráta mazání, poškození součástí |
| Brzdová kapalina | Podél nádobky | 2 roky | Ztráta účinnosti brzd |
| Olej ostřikovačů | Nádobka ostřikovačů | Podle potřeby | Horší viditelnost |
Jak se vyvarovat zatékání vody do auta a co dělat při zatopení
V zimě voda v motoru může být destruktivní. Nasátí vody do motoru je možné, ale největší riziko představuje hydrolock při plném zalití sání. Většina motorů zvládne malé množství vody; větší nasátí však vyžaduje inspekci endoskopickou kamerou a případně výměnu dílů. V extrémních případech může dojít k poškození klikového mechanismu, pístů nebo ojnice. Při zatopení podjezdu je nutné odstoupit a vyhledat servis.
V případě povodní a záplav je pojištění živelních událostí klíčové. Některé pojišťovny mohou vodu v motoru vyloučit z krytí. Proto si ověřte podmínky své pojistky. Pokud dojde k zatopení, nechte auto vyšetřit odborníky a případně nahradit poškozené součásti. Stav pojištění a rozsah krytí řeší jednotlivé pojistné podmínky.
Rozsvítila se kontrolka CHECK ENGINE - návod krok za krokem, co dělat
Tipy pro údržbu a prevence
Pravidelná kontrola chladicího systému je levná a efektivní prevence. Před zimou ověřte hustotu a kvalitu chladicí kapaliny, ujistěte se, že mix je správný. Kontrolujte stav hadic, průchodnost odtoků a těsnění víčka expanzní nádoby. Při montáži hlavy vyměňte rozvody, dosedací plochy hlavy a bloku zkontrolujte na rovinnost a případně zafrézujte. Quasi-profesionální pravidla: dodržujte výrobní pokyny pro utažení hlavových šroubů a nepoužívejte staré součásti, pokud jsou opotřebované.
Na závěr: pokud kontrolka chladicí kapaliny svítí, nebo hladina je nízká, zastavte vozidlo a doplňte kapalinu podle specifikace výrobce. Příliš rychlé ježdění s minimální hladinou vede k vážnému poškození motoru. Při správné údržbě se vyhnete drahým opravám a prodloužíte životnost pohonné jednotky.
