Kóty slouží k zobrazení rozměrů přímo ve výkresu. Klikněte na ikonu nebo zvolte příkaz Nakreslit - Lineární kóta. Klikněte na ikonu nebo zvolte příkaz Nakreslit - šikmá kóta. Slouží ke kótování průměru kruhu. Klikněte na ikonu nebo zvolte příkaz Nakreslit - Kóta průměru.
Program nabízí několik předdefinovaných stylů kótování. Klikněte pravým tlačítkem ve výkresu, z menu vyberte Nastavení stránky a přejděte na kartu Styl kótování. Tlačítkem Nový nebo Změnit otevřete editor stylu. Všechny kóty na stránce používají stejnou jednotku, kterou nastavíte v dialogu stylu kótování.
Potřebujete místo automaticky spočítané vzdálenosti zobrazit vlastní hodnotu? Někdy je potřeba explicitně zadat hodnotu kóty, aby vyjadřovala specifické toleranční nebo výrobní požadavky. V takových případech lze použít alternativní sazbu zobrazení a formátování hodnot, případně ruční zadání odvozených rozměrů pro jednotlivé prvky převodovky.

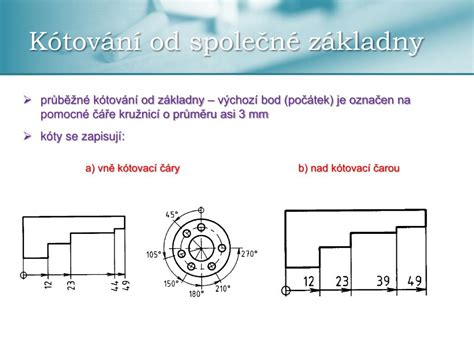

Základní typy kótování a jejich použití
- Lineární kóta - značí délku přímkového rozměru, změří vzdálenost mezi dvěma body na výkresu a zobrazí ji v zvoleném formátu.
- Šikmá kóta - slouží pro kótování úhlové nebo nakloněné délky, například sklonů na součástkách převodovky.
- Kóta průměru - používá se pro rozměry kruhů a kruhových otvorů, uvádí průměr nebo poloměr podle nastavení.
Práce se styly kótování
- Otevřete editor stylu - Nový pro vytvoření nového stylu nebo Změnit pro úpravu existujícího.
- V nastavení stránky zvolte Styl kótování a upravte jednotky, písmo, meze a doplňky pro jednotlivé kóty.
- Všechny kóty na jedné stránce mohou používat stejnou jednotku; jednotka se nachází v dialogu stylu kótování.
Praktické tipy pro kreslení převodovky
Pro jasný a čitelný výkres je vhodné používat konzistentní styl kótování napříč celým dokumentem.
Pokud potřebujete vložit vlastní hodnoty namísto automaticky spočítaných, postupujte následovně: zadejte primární rozměr ručně do textového pole, které bývá součástí editoru kótování, nebo použijte formátování, které umožňuje zadání explicitní hodnoty vedle kóty.
Pro složitější převodovky může být užitečné vytvořit více stylů kótování s různými odstupněnými hodnotami (např. pro interní a externí rozměry).
V menu Nastavení stránky přejděte na kartu Styl kótování a zvažte použití Nový pro specifické rozměrové soubory, které se používají například během montáže do skříní nebo na montážní desku.
Často kladené otázky a řešení problémů
- Jak zobrazit vlastní hodnotu namísto spočítané délky? - Zadejte ruční hodnotu do kóty prostřednictvím editoru, případně upravte formát zobrazení, aby bylo možné zobrazit požadovanou hodnotu.
- Jak změnit jednotku pro celé výkresy? - Otevřete editor stylu kótování a nastavte jednotku v dialogu; platí pro všechny kóty na stránce.
- Jaký je rozdíl mezi lineární a šikmou kótou? - Lineární kóta zobrazuje délku mezi dvěma body, šikmá kóta se používá pro nakloněné rozměry či úhly s délkou na šikmé ose.
Potřebujete detailní postup pro konkrétní krok v softwaru? Vyzkoušejte: klikněte na ikonu lineární kóta, vyberte dva body, případně upravte styl kótování a zkontrolujte jednotky.
Správné parkování a rozjezdy do kopce s automatickou převodovkou
Tabulka rychlých referencí
| Typ kóty | Použití | Tip |
|---|---|---|
| Lineární kóta | Rozměry délky | Použijte pro délky táhel a ozubení |
| Šikmá kóta | Náklon a šikmé délky | Nastavitý úhel pro přesnost |
| Kóta průměru | Průměr kruhu | Ujistěte se o správném směru kóty |
