Autovýtahy řady DELTA AH jsou určeny pro dopravu vozidel mezi různými úrovněmi parkovišť. Výhodou použití autovýtahu jsou prostorové úspory docílené provozem bez potřeby nájezdových ramp. Prostorové úspory lze využít například pro další parkovací stání. Autovýtah je řešení pro parkování v místech, kde je nedostatek parkovacích kapacit venku.
Princip a konstrukční řešení
Výtah je určen pro dopravu jednoho vozidla včetně obsluhy jehož maximální přípustná hmotnost nepřesahuje nosnost výtahu. Nosnost výtahu a rozměry kabiny jsou variabilní a je možné je přizpůsobit požadavkům zákazníka. Tento typ výtahu je dimenzován na dlouhou životnost a díky vysoké kvalitě zpracování vykazuje vysokou a již léty prověřenou spolehlivost.
Ve zpravidla zděné nebo betonové šachtě jsou na bocích kabiny pomocí chemických kotev nainstalovány ocelové konzole s vodítky. Rám kabiny je veden kluzným vedením s vložkami a je vybaven zachycovacím zařízením. Při nižším zdvihu jsou písty uchyceny přímo k rámu kabiny (výtah s pohonem 1:1). U vyšších zdvihů (cca přes 3,5 m) je pohyb kabiny zajišťován ocelovými lany přes lanové kladky, které jsou osazeny na koncích pístů. Lanovaní je v tomto případě v poměru 1:2.

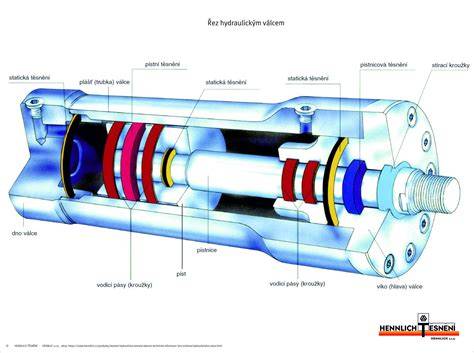

Pohon výtahu je zajišťován hydraulickým systémem skládajícím se z dvou hydraulických válců na bocích kabiny a hydraulického agregátu umístěného v samostatné strojovně v blízkosti šachty výtahu. Ve strojovně je umístěn hydraulický agregát s příkonem od 22 kW. Příkon hydraulického agregátu se zvyšuje v závislosti na nosnosti a zdvihu výtahu. Agregát je vybaven olejovou nádrží, nouzovou ruční pumpou, řídící jednotkou s přepouštěcími ventily a s tlakovými senzory. Ve strojovně je dále umístěn rozvaděč výtahu a hlavní vypínač.
Kabina a dveřní systémy
Kabina výtahu je uzpůsobena pro dopravu vozidel. Je ocelová z nehořlavých materiálů a s tuhým ocelovým rámem dimenzovaným na zatěžující síly od pohybujícího se vozidla. Ocelový rám kabiny je opatřen antikorozním nátěrem. Součástí rámu kabiny je bodové tenzometrické vážení pod podlahou kabiny, zachycovací mechanismus, vodící čelisti, samomazy.
Kabinu lze doplnit ochrannými lištami na stěnách. Z naší modelové řady kabin si lze vybrat ze 4 typů lišících se povrchovou úpravou interiéru. Nejpoužívanější pro tento typ výtahů je kabina typu ALFA (z ocelových lamel, povrchová úprava - vysoce odolný vypalovaný lak Komaxit v odstínu RAL dle výběru ze vzorníku). Provedení a vybavení kabiny je možné libovolně upravit či doplnit.
Standardně je v kabině umístěn ovládací panel v provedení broušený nerez se signalizací polohy a směru jízdy displejem, zařízením pro hlasovou komunikaci v nouzi, nouzovým osvětlením, signalizací přetížení. Ovládací tlačítka jsou v provedení antivandalickém s prosvětleným obvodem. Dále je na ovládacím panelu umístěno tlačítko otevření dveří, tlačítko pro přivolání pomoci v případě nouze. Ovladač lze doplnit o zámkové spínače, čtečky karet nebo čipů.
Standardně jsou u výtahů řady DELTA AH instalovány dva typy dveří, 4-dílné a 6-dílné automatické centrální dveře. Dveře jsou dodávány v povrchové úpravě vysoce odolný vypalovaný lak Komaxit v odstínu RAL dle výběru ze vzorníku.
Řízení, bezpečnost a doplňkové systémy
Výtahy jsou vybaveny samoobslužným uživatelsky příjemným systémem řízení. Výtah je vybaven samoobslužným mikroprocesorovým řízením. Digitální systém dopravní signalizace v prostoru garáží navržen jako součást řídicího systému autovýtahu je ovládán dálkovým ovladačem z vozidla.
Dle požadavků zákazníka ho lze doplnit o další příslušenství usnadňující ovládání výtahu (dálkové ovladače, automatické senzorové přivolávače, bezpečnostní senzory v kabině i před výtahem, signalizační zařízení, čtecí zařízení karet nebo čipů atd.). Hydraulický autovýtah HAV 4500 se systémem rozpoznávání SPZ, umožňujícím identifikaci registrovaných poznávacích značek vozidel. Autotočna umožňuje navýšení počtu parkovacích míst a lepší pohyb aut v garáži. Točny mohou být zcela bezkontaktní.
Po instalaci zařízení je vždy provedeno ověření shody výtahu dle zákona č.22/97 Sb., v platném znění, provedené nezávislou autorizovanou osobou (TÜV) a provozovateli výtahu je předána předepsaná dokumentace výtahu dle platných norem (osvědčení k provozu zařízení, certifikáty jednotlivých dílů, kniha výtahu, apod.). Výtahy splňují podmínky ČSN EN 81 - 2 (Bezpečnostní předpisy pro konstrukci a montáž výtahů).
Normy kvality a servis
Výtahy jsou vyráběny s dodržením podmínek standardu ISO 9001:2000 - systém managementu kvality, standardu ISO 14001:2004 - systém managementu environmentu, specifikace OHSAS 18001:1999 - systém managementu BOZP. Společnost DELTA CVS s.r.o. zajišťuje komplexní záruční a pozáruční servis dodaného zařízení s 24 hodinovou pohotovostní službou.
Varianty a konkrétní typy zařízení
Hydraulická autoplošina HAP 3000 MLADOBOLESLAVSKÁ Praha nosnost 3000 kg rychlost 0,15 m/s dopravní výška 6.100 mm počet stanic 2 počet nástupišť 2. Šachta je betonová s jednou čelní stěnou prosklenou. Kabina šířka kabiny 2.700 mm hloubka kabiny 6.190 mm výška kabiny 2.270 mm kabina průchozí v DESIGNOVÉM perforovaném provedení.
Hydraulická autoplošina s bezkontaktním ovládáním Obchodná Bratislava Typ HAP 3500 Nosnost: 3.500 kg Doprava osob je povolena doprava osob ve vozidle. Rychlost zdvihu: 0,15 m.s-1 Dopravní zdvih: 3.040 mm Počet stanic / nákladišť: 2 / 2 Systém řízení: BEZKONTAKTNÍ Pohon: hydr.
Hydraulický autovýtah HAV 4000 - Kopanický Mlýn Chrudim nosnost 4000 kg rychlost 0,45 m/s dopravní výška 3.050 mm počet stanic 2 počet nástupišť 2. Šachta prohlubeň šachty min. 1.450 mm hlava šachty min. 2.600 mm šířka šachty 3.950 mm hloubka šachty 6.000 mm.
Hydraulický autovýtah HAV 4000, Praha ul. Slévačská - hydraulický autovýtah s automatickými šestilistými centrálními dveřmi. Autovýtah HAV 4000 Na Hřebenkách, Praha: Typ výtahu: HAV 4.000 Nosnost: 4.000 kg Počet stanic: 2 - neprůchozí Zdvih: 3.050 mm Horní přejezd: 3.100 mm Prohlubeň: 1.500 mm Digitální systém dopravní signalizace v prostoru garáží navržen jako součást řídicího systému autovýtahu je ovládán dálkovým ovladačem z vozidla.

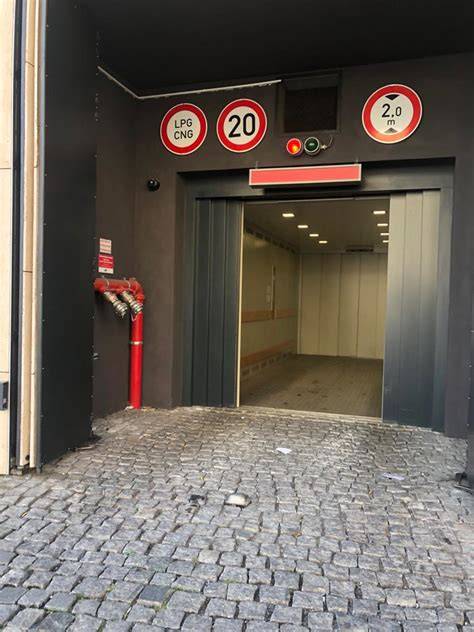

Autovýtah HAV 3900 Stará, Brno s funkcí průjezdu do dvora budovy. Spodní standardní stanící k parkovacím místům a V.I.P. Autovýtah s točnami HAV 4000 Příčná - autovýtah s točnami před stanicemi v garážích z důvodu malého prostoru pro pohodlný výjezd do garáží, nebo vjezd do kabiny autovýtahu z parkovací pozice. Nosnost autovýtahu: 4000 kg jmenovitá rychlost: 0,31 m/s počet stanic: 3 dopravní zdvih: 3.720 mm Řízení autovýtahu svázáno s točnami.
Technické požadavky a stavební připravenost
Podrobné podmínky stavební připravenosti pro montáž zařízení naleznete v sekci „Ke stažení“. V případě, že není možné některou z prací zajistit, provádíme tyto práce subdodavatelsky ve spolupráci s již prověřenými firmami. Po technickém upřesnění zpracujeme detailní dispoziční výkresovou dokumentaci, kterou je možné pro usnadnění dalšího projektování vyhotovit též v datovém formátu DWG.
Použití a přínosy
Vozidlo je dopravováno i s řidičem do podzemních i nadzemních podlaží parkoviště bez další obsluhy. Pomocí autovýtahu se dají přepravovat auta mezi patry. Ideální je rovněž využití autovýtahů ve skladech a výrobních závodech. Autovýtahy jsou ideální, pokud nemáte dost místa na parkování v ulici a chcete tak parkovat v podzemí. Dodáváme a montujeme autovýtahy na klíč v Praze a okolí. Zajistíme vše potřebné od projektu přes montáž, zajištění veškeré dokumentace, dodáme špičkové výtahové díly a postaráme se o pravidelný servis. Zrealizujeme pro Vás výstavbu autovýtahu, se kterým snadno zaparkujete v podzemní garáži.
Možnosti přizpůsobení a příslušenství
- Možnost volby nosnosti a rozměrů kabiny dle požadavku zákazníka.
- Výběr povrchové úpravy kabiny (4 typy, typ ALFA nejpoužívanější).
- Doplňky: dálkové ovladače, automatické senzorové přivolávače, bezpečnostní senzory, signalizace, čtečky karet/čipů.
- Integrace autotočen pro zvýšení kapacity a lepší manipulaci s vozidly.
Příklady rozměrů a parametrů (vybrané)
| Typ | Nosnost | Rychlost | Zdvih / dopravní výška | Počet stanic |
|---|---|---|---|---|
| HAP 3000 | 3000 kg | 0,15 m/s | 6.100 mm | 2 |
| HAP 3500 | 3500 kg | 0,15 m/s | 3.040 mm | 2 |
| HAV 4000 | 4000 kg | 0,31-0,45 m/s | 3.050-3.720 mm | 2-7 |
| HAV 4500 | variabilní (s SPZ) | závislé | variabilní | 2 |
Výběr konkrétního typu a parametrů závisí na místních podmínkách, požadovaném počtu stanic, hloubce a výšce šachty a preferencích zákazníka týkajících se výbavy kabiny a bezpečnostních prvků.
