V tomto detailním návodu najdete krok za krokem postup při výměně zadních brzdových kotúčů u vozu Audi A4 B7. Postup je sestaven z existujících pokynů a doplněn o praktické poznámky vztahující se k práci se třmenem, brzdovými doštičkami a piestem brzdového strmeňa.
Příprava a bezpečnost
Před začátkem práce vozidlo zvedněte a zabezpečte stojany. Po montáži při stojícím vozidle niekoľkokrát pevne stlačte brzdový pedál, aby ste sa uistili, že doštičky sú vo svojej normálnej polohe.
Postup demontáže
- Ak je tam snímač opotrebovania brzdových doštičiek, odpojte konektor (1 na obrázku). Za týmto účelom mierne nadvihnite centrovací výstupok na spodnej strane konektora (2) a otočte ho o 90°.
- Odskrutkujte a odstráňte časti umiestnené za uzávermi (pozri obrázok 2.4) vodiace prsty.
- Odstráňte strmeň z kotviaceho držiaka a vyberte z neho podložky.
- Zaveste strmeň tak, aby k nemu pripojená brzdová hadička nebola skrútená, priškripnutá alebo natiahnutá.
- Odstráňte starý brzdový kotúč.
Príprava pri montáži nových komponentov
Brzdové doštičky by sa mali vymieňať v pároch, t.j. na oboch stranách nápravy.

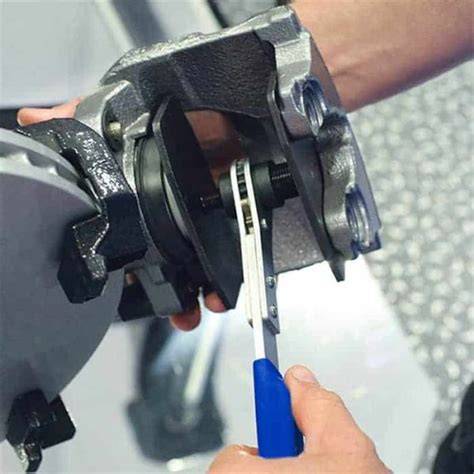

V prípade potreby zatlačte piest do brzdového valca (pozri sprievodný obrázok). Napríklad to môže byť potrebné pri inštalácii nových podložiek.
Umiestnenie a orientácia doštičiek
Poznámka: Na vnútornej topánke (s pružinou) je tam šípka, ktorá by mala ukazovať v smere otáčania brzdového kotúča, keď sa auto pohybuje dopredu.
Montáž - spätný postup
Ďalšia inštalácia sa vykonáva v opačnom poradí ako pri demontáži komponentov.

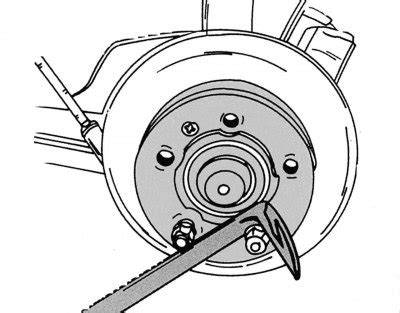

- Nainštalujte nový brzdový kotúč na náboj.
- Vložte brzdové doštičky do kotviaceho držiaka.
- Priložte strmeň a upevnite ho na miesto - odstránenie a nasadenie sa vykonáva tak, aby brzdová hadička nebola skrútená, priškripnutá alebo natiahnutá.
- Pri montáži skontrolujte polohu vodiacich prstov a zaistite ich kryty.
Kontrola a dokončenie práce
- Po montáži pri stojacom vozidle niekoľkokrát pevne stlačte brzdový pedál, aby ste sa uistili, že doštičky sú vo svojej normálnej polohe.
- Skontrolujte pripojenie snímača opotrebovania doštičiek, ak je prítomný - zapojte konektor naspäť a overte jeho správne zaskočenie.
- Nainštalujte kolesá.
- Skontrolujte funkčnosť bŕzd pri krátkej skúšobnej jazde pri nízkej rýchlosti.
Užitočná rada
Brzdové doštičky by sa mali vymieňať v pároch, t.j. 1. 2. 3. 4. 2.4. 5. Ak je tam snímač opotrebovania brzdových doštičiek, odpojte konektor (1 na obrázku). Za týmto účelom mierne nadvihnite centrovací výstupok na spodnej strane konektora (2) a otočte ho o 90°.
Ako vymeniť zadné brzdové kotúče a zadné brzdové platničky na AUDI A4 B7 AVANT [NÁVOD]
Kontrolný zoznam pred návratom na cestu
| Kontrola | Áno/Nie |
|---|---|
| Brzdové doštičky v pároch | Áno |
| Piest zatlačený pri montáži nových doštičiek | Ak potrebné |
| Snímač opotrebovania pripojený | Áno, ak je |
| Kolesá správne utiahnuté | Áno |
| Skúšobná jazda vykonaná | Áno |
