Černé vinutí alternátoru: jak funguje, co zkontrolovat a jak postupovat při opravě

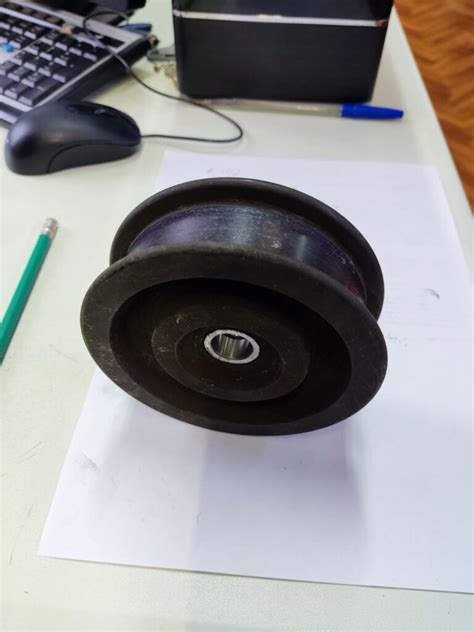

K přenesení výkonu motoru na alternátor slouží klínový, popřípadě plochý drážkový řemen, napnutý pomocí kladek. Alternátor generuje elektrické napětí pro veškerá elektrická zařízení ve vozidle - například vyhřívané sedačky, blinkry, autorádio, ale také na veškeré základní funkce nezbytné pro chod motoru - palivová čerpadla, ovládání vstřikovacích ventilů i celé řídící jednotky jak vozidla, tak veškerých autonomních systémů jako např. ABS, apod. Alternátor také generuje další elektřinu k nabíjení autobaterie. Baterie může také pomoci při zvýšeném odběru elektrické energie. Důležitou součástí je regulátor napětí. Reguluje výstupní napětí z alternátoru, které není konstantní - mění se v závislosti na běhu motoru i odběru jednotlivých zařízení.

Pokud vše funguje jak má, bude elektřina k dispozici po otočení klíčku, stejně jako když motor běží. Závadu na alternátoru zjistíme jeho změřením. Když zjistíme, že se nám nedostává elektrické energie, svádí to k chybné domněnce, že je špatná autobaterie. Když je baterie vyměněna, můžeme zjistit, že problém přetrvává a koupě nové baterie byla zbytečná. Naopak, můžeme nahradit funkční alternátor, když ve skutečnosti je to baterie, která ztratila schopnost ukládat energii. Klasické příznaky závady alternátoru jsou - světla stále matnější a stagnující elektrické příslušenství za jízdy po setmění. Tato situace nastane, protože alternátor už nevyrábí dostatek energie a vozidlo odebírá energii z baterie a postupně ji vybíjí. Pokud pojedeme dále, velmi brzy se dostaneme do situace, kdy se vozidlo zcela zastaví.

Pokud chceme tomuto nepříjemnému zážitku předejít, je potřebná pravidelná kontrola baterie, řemenu, regulátoru napětí a alternátoru. Odpojte baterii - minusový pól. To je obzvláště důležitý první krok, protože veškerá elektrická energie pro celé vozidlo prochází alternátorem. Na držáku alternátoru jsou obvykle dva šrouby držící alternátor na svém místě. Jeden šroub udržuje napětí na řemenu, a druhý drží alternátor na místě. Nejdříve povolte šroub napínající řemen. Následně povolte šroub čepu. Odstraňte šroub čepu. Odpojte elektrické konektory a můžete vyjmout alternátor.

Nyní se dostáváme k rozhodnutí, zda vyměnit alternátor jako celek, nebo zda vyměnit pouze jeho poškozenou část. Z ekonomického hlediska je vždy výhodnější vyměnit pouze poškozený díl, než celý alternátor. Zde je zvláště důležité odolat tzv. „výhodným“ nabídkám levných celků, protože u většiny levnějších ,,východních“ celků distribuovaných na našem trhu, totiž nelze dohledat ani použít běžně dostupný náhradní díl.

Vlastní rozebrání alternátoru (např. BOSCH): uvolníme zadní plastové víko, které drží 3 šroubky a pak 3 plastové packy, které je třeba odtlačit směrem ven od pláště. Pod víkem se nachází plastový držák s uhlíky a regulátorem napětí. Uvolníme 2 šroubky a držák lze vyjmout. Nyní zkontrolujeme stav uhlíků a jejich délku (měla by být min. 5 mm).Doporučujeme opatrný postup, aby nedošlo k poškození uhlíků. Dále provedeme kontrolu sběrných kroužků rotoru - zde může být problém ve vybroušených drážkách od uhlíků. Následně povolíme šrouby držící pohromadě stator, přední i zadní víko alternátoru a provedeme kontrolu ložisek. Řemenici lze demontovat pomocí speciální montážní sady na řemenice, u pevných řemenic lze i vyklepnout. Pro kontrolu napnutí řemenů je ideální průhyb cca 5 mm. Nastartujte vozidlo a zkontrolujte výkon alternátoru pomocí multimetru.

V našem e-shopu naleznete několik stovek alternátorů skladem a dalších několik stovek na objednání obvykle do 3 dnů s možným osobním odběrem na dvou prodejnách v Praze nebo s možností zaslání kurýrem. Nabízíme alternátory a startéry pro osobní a nákladní vozy, ale i pro speciální pracovní stroje nebo lodě. Doporučujeme svěřit opravu odborníkovi. Seznam našich partnerských servisů naleznete zde.

Alternátor v automobilu je zařízení, které generuje elektrickou energii k nabíjení autobaterie a napájení elektrických systémů vozu během chodu motoru. Rotor je rotující část alternátoru a stator je statická část. Rotor má vinutí a regulátor napětí, které řídí proud do vinutí rotorů. Stator má vinutí pro nabíjení a výstupní napětí je pulsní (pulsující) a závisí na rychlosti otáčení rotoru. Synchronizační vinutí bývá použito u statorů, které nepoužívají k řízení zapalování snímač polohy rotoru.

Rozdělení rotorů a statorů je složité a liší se podle průměru, způsobu synchronizace a typu buzení. Při manipulaci je nepřípustné mechanické namáhání obvodu pláště rotoru nebo pád rotoru na hranu obvodu pláště. Taktéž je nepřípustné přímé mechanické namáhání magnetů.

Pro základní diagnostiku a měření: na motocyklu je důležité sledovat napětí mezi fázemi a vůči kostře. Pro volnoběžné otáčky by měly být symetricky napětí mezi fázemi a zkratový proud mezi fázemi i vývody. Přesnější měření vyžaduje znalost zapojení a odpory jednotlivých vinutí.

Praktické postupy pro běžné závady a jejich řešení

1) Kontrola napětí na baterii a při chodu motoru. Při startu a nízkých otáčkách by mělo napětí vzrůst na asi 14 V. Pokud zůstává nízké, problém může být v regulátoru nebo vinutí.

2) Kontrola stavu řemene a jeho napnutí. Příliš napnutý řemen rychle zničí ložiska; průhyb kolem 5 mm je ideální.

3) Kontrola uhlíků a jejich délky. Dejte pozor na opotřebení sběrných kroužků rotoru a na stav ložisek, které mohou způsobovat zpožděný nebo nerovnoměrný nabíjecí výkon.

4) Při podezření na závadu alternátoru je vhodné provést porovnání s baterií: pokud po výměně baterie problém přetrvává, je pravděpodobně vadný alternátor; naopak pokud baterie rychle selhává, může být problém v samotné baterii.

5) V praxi často bývá ekonomicky výhodnější vyměnit pouze poškozený díl, než celý alternátor. Je důležité vyhnout se levným „východním“ celkům, které mohou mít problémy s dostupností náhradních dílů.

Ukázkové postupy opravy a výměny

1. Odpojte baterii - minusový pól.
2. Povolte šroub napínající řemen, poté šroub čepu a vyjměte alternátor.
3. Rozložte alternátor a zkontrolujte uhlíky, sběrné kroužky, ložiska a řemenici.
4. Pokud je možné, demontujte řemenici a zkontrolujte napnutí řemenů.
5. Po opravě nebo výměně dílů znovu sestavte a otestujte nabíjení multimetrem.

Praktické tipy a doporučení

• Pravidelná kontrola baterie, řemenů a regulátoru napětí prodlužuje životnost celého systému.
• Nebezpečná situace vyřazuje z provozu mnoho systémů ve vozidle - nepodceňujte včasnou diagnostiku.
• Pokud si nejste jisti, svěřte opravu odborníkovi; kvalitní servis a provedení testů zvyšuje šanci na bezporuchový provoz.

Pro podrobnosti a široký výběr náhradních dílů lze navštívit specializovaný e-shop, kde jsou uvedeny typy a plány oprav, včetně kontaktních informací a servisů. Sestavu alternátoru tvoří rotor a stator. Rotor je rotující část, obsahuje vinutí a regulátor; stator je pevně uchycený a má nabíjecí i výstupní vinutí. Hlavní části: ložiska, řemenice, střední a zadní kryt, diodový blok, komutátor a regulátor napětí.

Chcete-li si předem ověřit funkčnost alternátoru, můžete provést základní test: zapojte voltmetr na akumulátor, zhasněte světla, nastartujte motor a sledujte nárůst napětí na 14 V. Pokud napětí poklesne pod 13 V při běžících otáčkách, je regulátor nebo vinutí podezřelé. Pokud napětí stoupne nad 15 V, regulátor je pravděpodobně vadný.

Detaily konstrukce a typy rotorů a statorů

Rotor a stator se rozlišují podle průměru (např. Ø112 mm, Ø103 mm) a podle principu synchronizace: pro vnější snímání či pro vnitřní snímání se značkami a snímači. U rotoru s vnějším snímáním jsou na obvodu značky, které spolu se snímačem polohy určují časování zapalování. Značka rotoru má různý tvar a délku podle účelu. U některých provedení je rotor buzen permanentními magnety, u jiných je buzen z baterie.

Stator bývá hvězdicového jádra s cívkami vinutí - nabíjecí vinutí a výstupní vinutí. Výstupní napětí bývá pulsní a jeho hodnota závisí na rychlosti otáčení. Synchronizační vinutí je užíváno u některých souprav bez vnějšího snímače polohy rotoru.
