Pokud chcete doplnit svůj Hyundai Accent 2003 o denní svícení s LED bez složitého tahání kabelů z interiéru, existuje praktické, spolehlivé a nenáročné řešení založené na jednom spínacím/rozpínacím relé a využití dostupného 12V zdroje, který je přítomen jen při běhu motoru.
Princip zapojení
Já používám led světla u své Nubiry a taky jsem nechtěl tahat kabely někde z kabiny, a tak jsem použil jedno spínací a rozpínací relé (5 vývodů) a hledal jsem někde + 12 co je při běhu motoru. Našel jsem na motorku stěračů tam jsem připojil přes v klidu sepnutou dvojici kontaktů relé ty led světla.
Kroky montáže (shrnutí postupu)

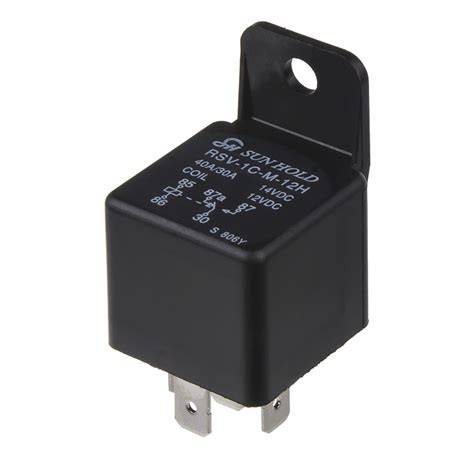

- Pořídit jedno spínací/rozpínací relé (5 vývodů) vhodné pro automobilové napětí.
- Najít v motorovém prostoru zdroj +12 V, který je aktivní pouze při běhu motoru - v praxi jsem našel tento zdroj na motoru stěračů.
- Připojit napájení LED světel přes v klidu sepnutou dvojici kontaktů relé (tzn. LED jsou napájeny, když relé sepnuté).
- Ovládání cívky relé připojit k obrysovým světlům (signál zapnutí obrysovek) a ke kostře.
Funkce a chování systému
Ovládání relé jsem připojil k obrysovkám a ke kostře. Funguje to tak, že když zapnu klíček rozsvítí se LED světla a svítí pořád, dokud nezapnu obrysovky potažmo velké světla, LED pak automaticky vypnou a v noci neolsňují.
Výhody tohoto řešení
- Žádné zásahy do elektrického systému v kabině - napájení relé je vyvedeno z motorového prostoru.
- Automatické vypnutí při zapnutí obrysovek nebo dálkových světel - LED nepřekáží v noci.
- Jednoduché a levné řešení, které využívá běžně dostupné součástky (relé, LED svítilny, pár konektorů).
- Bezpečné napájení LED pouze při běhu motoru - zamezení vybíjení baterie při stání.
Praktické tipy při instalaci
- Při hledání +12 V pro relé vybírejte obvody, které jsou skutečně napájeny pouze při chodu motoru - tím zabráníte situaci, že by LED svítily při vypnutém motoru a vybíjely baterii.
- Pečlivě zabezpečte všechny spoje a izolujte je, aby nedošlo ke zkratu v motorovém prostoru.
- Připojení ovládání relé k obrysovkám provádějte přes vhodné konektory nebo přívodní kabely; připojení ke kostře musí být spolehlivé a očištěné od nátěru pro dobrý kontakt.
- Relé by mělo mít dostatečný proudový rating pro vaše LED světla; u moderních LED je proud nízký, ale je lepší volit relé s rezervou.
Možné modifikace a rozšíření
Řešení lze doplnit o dodatečné logické prvky (např. diodu proti zpětnému toku nebo pojistku na napájecí větvi) pro větší bezpečnost a ochranu elektrického systému. Dále je možné použít relé s integrovaným časovým zpožděním, pokud chcete, aby denní světla po vypnutí motoru ještě krátce svítila.
Krátká kontrolní tabulka součástí
| Součást | Účel |
|---|---|
| Relé 5 vývodů | Spínání napájení LED podle signálu |
| LED světla | Denní svícení, nízká spotřeba |
| Zdroj +12V (motor stěračů) | Napájení relé jen při běhu motoru |
| Přívod k obrysovkám | Signál pro vypnutí LED při zapnutí obrysovek |
| Kostra | Spolehlivé uzemnění ovládání relé |
DRL Automatic Daytime Driving Light Diming Relay - Voltage identifier module
Bezpečnostní doporučení
- Nezapomeňte na vhodnou pojistku v napájecí větvi LED.
- Testujte zapojení postupně: nejprve funkci relé, pak napájení LED bez finální instalace do nárazníku.
- V případě nejistoty nechte zapojení prověřit elektrikářem nebo autoservisem.
Toto řešení poskytuje funkční, nenáročný způsob, jak do Hyundai Accent 2003 doplnit denní svícení tak, aby LED svítila jen za dne při chodu motoru a automaticky se vypnula po zapnutí obrysových či dálkových světel, čímž se eliminuje oslňování v noci.
