DIY nabíječka autobaterií: Schéma zapojení a principy

Autobaterie je nezbytnou součástí každého automobilu, zajišťující start motoru a napájení elektrických systémů. I když je dobíjení během jízdy zajištěno alternátorem, v určitých situacích, jako je delší odstavení vozidla nebo časté krátké jízdy, může být nutné baterii dobít manuálně. Tento článek se zaměřuje na principy a schémata pro sestrojení vlastní nabíječky autobaterií, která je šetrná k akumulátoru a prodlužuje jeho životnost.

Výběr správné nabíječky autobaterií

Při výběru nebo konstrukci nabíječky je klíčové zohlednit typ baterie a požadovaný způsob nabíjení. Moderní vozidla často využívají pokročilé technologie baterií, které vyžadují specifický přístup.

Typy autobaterií a jejich specifika

• Olověné (konvenční) baterie: Klasické nabíječky s konstantním napětím jsou pro ně obvykle dostačující. Jsou běžné ve starších vozech.
• AGM a gelové baterie: Tyto baterie vyžadují inteligentní nabíječku s podporou režimu AGM/GEL, která dynamicky přizpůsobuje napětí a proud, aby nedošlo k poškození. AGM baterie jsou často používány v automobilech se systémem start-stop.
• Li-ion baterie: Pro tento moderní typ je nezbytná speciální nabíječka, která podporuje správný nabíjecí cyklus a zabraňuje přebíjení.

Výkon nabíječky

Výkon nabíječky ovlivňuje rychlost dobíjení. Obecně platí:

• Slabší nabíječky (do 5 A): Jsou ideální pro udržovací nabíjení nebo pro menší baterie s kapacitou do 50 Ah, vhodné pro motocykly, skútry nebo sezónně používaná vozidla.
• Silnější nabíječky (nad 10 A): Jsou vhodné pro rychlé nabíjení větších autobaterií (nad 70 Ah).

Obecné pravidlo říká, že čím vyšší je kapacita baterie (Ah), tím silnější nabíječka je potřeba.

Automatická vs. Manuální nabíječka

• Automatická (inteligentní) nabíječka: Sama rozpozná stav baterie, přizpůsobí nabíjecí proud a po úplném nabití se automaticky vypne. To chrání baterii před přebíjením a zajišťuje bezúdržbové nabíjení.
• Manuální nabíječka: Vyžaduje ruční nastavení proudu a napětí a uživatel musí nabíjení sám ukončit.

Užitečné funkce nabíječky

• Ochrana proti přepólování: Zabraňuje poškození nabíječky i baterie v případě, že dojde k prohození kladného a záporného pólu.
• Režim desulfatace: Pomáhá obnovit starší nebo dlouho nepoužívané baterie odstraněním sulfátových usazenin a prodloužením jejich životnosti.
• LED displej nebo indikátory: Poskytují přehled o stavu nabíjení, napětí a případných chybových hlášeních.

Principy a schémata DIY nabíječek

Konstrukce vlastní nabíječky může být realizována různými způsoby, od jednoduchých obvodů až po složitější elektronická řešení. Níže jsou popsány některé přístupy.

Jednoduchá nabíječka s automatickým vypínáním

Jednoduchá, ale spolehlivá nabíječka se dá postavit s malým počtem součástek. Klíčovým prvkem je obvod, který při plném nabití akumulátoru odpojí nabíječku, čímž zabrání přebíjení a snižování životnosti baterie. V diskusích k tomuto typu obvodu se objevují návrhy na úpravu hodnot rezistorů pro přesnější nastavení vypínacího napětí, například nahrazením pevného odporu trimrem.

Jako součástky mohou být použity běžné typy jako tranzistory, relé a kondenzátory. Transformátor lze nahradit průmyslovým typem s odpovídajícím výkonem a napětím. Místo filtračního kondenzátoru lze použít i klasickou tlumivku ze zářivky. Výhodou takové konstrukce je schopnost nabíjet i zcela vybité akumulátory.

Pokročilejší nabíječka s integrovaným obvodem

Pokročilejší nabíječky často využívají speciální řídící integrované obvody, jako je například UC3906. Tyto obvody umožňují přesnější řízení nabíjecího procesu, včetně monitorování a regulace napětí a proudu v různých fázích nabíjení.

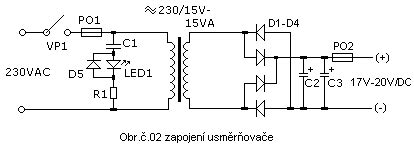

• Napájecí zdroj: Skládá se ze síťového transformátoru, můstkového usměrňovače a filtračního kondenzátoru. Následuje odrušovací kondenzátor a rezistor pro vybíjení kondenzátoru po vypnutí.
• Řídící obvod (IO1 - UC3906): Monitoruje napětí a proud, řídí nabíjecí proces. Hodnoty rezistorů (R10-R15) jsou pečlivě vypočítány pro dosažení požadovaných nabíjecích charakteristik.
• Výkonový prvek (T1): Zajišťuje regulaci napětí a proudu.
• Indikátory (LED): Signalizují stav nabíječky (např. fáze nabíjení, proud, napájení).
• Ochrana: Nabíječka je na výstupu chráněna rychlou tavnou pojistkou.

Regulace nabíjecího proudu

Maximální nabíjecí proud lze regulovat změnou odporu bočníku (R2), ze kterého se odebírá napětí pro zesilovač v řídícím obvodu. Hodnota odporu R2 se vypočítá podle požadovaného maximálního nabíjecího proudu (IMAX) vztahem R2 = 0.25 / IMAX. Pro různé rozsahy IMAX jsou potřeba odpovídající hodnoty R2.

Konstrukce a osazení

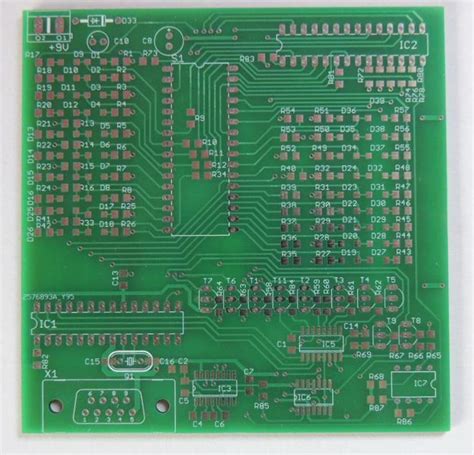

Všechny součástky jsou obvykle umístěny na jedné desce plošných spojů (DPS). Výkonové obvody jsou připojeny pomocí svorkovnic. Pro kompaktnost je často DPS navržena tak, aby na ní byl umístěn i síťový transformátor a výkonové prvky na chladiči. Pro vyšší nabíjecí proudy je vhodné DPS pokovit nebo postříbřit. Při osazování se postupuje od drobných součástek k větším, přičemž výkonové prvky a transformátor se upevňují šrouby.

Možné úpravy a doporučení

V diskusích uživatelů se objevují dotazy na náhradu součástek (např. tyristoru tranzistorem), úpravu hodnot pro konkrétní napětí baterie (6V vs. 12V) či použití alternativních součástek (např. tlumivka místo kondenzátoru).

Při konstrukci je důležité dbát na správné chlazení výkonových prvků. Pro lepší odvod tepla lze použít ventilátor. Pro vyšší proudové zatížení DPS je doporučeno pokovení nebo postříbření.

Bezpečné nabíjení autobaterie

Bez ohledu na typ nabíječky je nezbytné dodržovat bezpečnostní pravidla pro minimalizaci rizik.

Příprava před nabíjením

• Vypnutí motoru a spotřebičů: Před zahájením nabíjení musí být motor vypnutý, aby se předešlo přepětí v elektroinstalaci vozidla.
• Větrání prostoru: Během nabíjení se mohou uvolňovat plyny, proto je nutné zajistit dobré větrání prostoru, kde se nabíjení provádí.
• Měření napětí baterie: Před nabíjením je vhodné zkontrolovat stav baterie pomocí testeru.
• Čištění svorek: Póly baterie je třeba očistit od nečistot, koroze a oxidace.

Postup zapojení nabíječky

1. Nejprve připojte kladný (+) kabel nabíječky k kladnému pólu baterie.
2. Poté připojte záporný (-) kabel nabíječky k zápornému pólu baterie.
3. Až po správném připojení kabelů k baterii zapojte nabíječku do elektrické sítě.

Nikdy nejprve nezapojujte nabíječku do zásuvky!

Nabíjení v autě vs. mimo auto

V některých případech je výhodnější nabíjet baterii přímo ve vozidle, jindy je lepší ji vyjmout. Pokud nabíjejte doma, zvolte kompaktní nabíječku vhodnou pro bytové podmínky.

Specifika pro moderní baterie (AGM, EFB)

Moderní vozy se systémem start-stop často využívají AGM nebo EFB baterie, které vyžadují specifický přístup:

• Používejte výhradně kompatibilní nabíječku s podporou režimu AGM/GEL.
• Ověřte v uživatelské příručce vozidla, zda je nutné baterii před nabíjením odpojit.

Kontrola a údržba po nabíjení

Po dokončení nabíjení je důležité správně odpojit nabíječku a zkontrolovat stav baterie.

• Odpojení nabíječky: Nejprve odpojte nabíječku od elektrické sítě, poté od záporného pólu baterie a nakonec od kladného pólu.
• Měření napětí baterie: Po odpojení nabíječky zkontrolujte napětí baterie. Plně nabitá baterie by měla mít napětí kolem 12.6 V (při 20°C).

Běžné chyby při nabíjení

• Použití nesprávné nabíječky: Každý typ baterie vyžaduje specifické napětí a nabíjecí režim.
• Příliš vysoký nabíjecí proud: Může vést k přehřívání baterie a jejímu poškození.
• Hluboké vybití: Časté úplné vybití baterie výrazně snižuje její životnost.
• Přepólování kabelů: Může způsobit poškození elektroniky vozu.

Pravidelná kontrola a správné nabíjení prodlužují životnost autobaterie a zajišťují spolehlivé startování vozidla.
