V dnešní době je hydraulické posilovače řízení stále důležitým prvkem moderních vozidel a jejich vývoj prošel několika etapami. Článek shrnuje význam hydraulického čerpadla řízení, jeho princip fungování, historické i současné varianty a vztah k modelu Peugeot 106 se zaměřením na díl TRW a související technologie. Dále se podíváme na to, jak se posilovač řízení vyvíjel od hydrauliky k elektrohydraulice a elektromechanice a jaké to má dopady na údržbu a spolehlivost.
Co je hlavní funkcí posilovače řízení a proč je důležitý
Primární posláním posilovače řízení je snižovat ovládací sílu „na volantu“ a tedy k řízení vozidla. Dle legislativy musejí mít všechna vozidla, u nichž na přední nápravu připadá hmotnost vyšší než 3,5 tuny, posilovač řízení. Se snížením ovládací síly vozidla souvisí také redukce únavy řidiče a zlepšená kontrola nad vozem, zejména v kritických situacích.

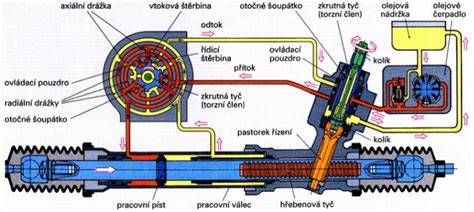

Princip hydraulického posilovače řízení
Hydraulický posilovač řízení - Dnes už vymírá - získává tlak oleje ze čerpadla poháněného plochým řemenem. Olej enables pohyb pístu, který posouvá ozubenou tyč řízení (hřeben) a tím zvětšuje sílu působící na volant. Jedná se o systémy s hydrodynamickým rozvaděčem oleje, který je součástí pastorku řízení a obsahuje torzní člen (tyč).
Účinek posilovače je progresivní: čím větší je síla potřebná ke otáčení volantem, tím více se torzní člen zkroutí a tím vyšší je účinek posilovače. Tlakový olej tlačí na pístnici a současně na hřeben řízení, čímž vzniká požadovaný nárůst síly na straně, kterou řidič volí.
Ve starších systémech dosahuje účinek hydraulického posilovače klesajícího s rostoucími otáčkami motoru. Vylepšením o elektroniku vznikl Servotronic, který reguluje účinek posilovače v závislosti na rychlosti vozidla a momentálním natočení volantu.
Historie a evoluce posilovačů řízení
Hydraulické posilovače řídicího mechanismu byly dominantní až do druhé poloviny 90. let. Elektrohydraulický posilovač (EPHS) nahradil některé hydraulické systémy kombinací hydrauliky a elektroniky: čerpadlo poháněné elektromotorem, řízené elektronickou jednotkou a snímači rychlosti volantu a jízdy. Dvojice Citroën Saxo/Peugeot 106 a další vozy psa PSA tuto technologii rozšířily po celé modelové řadě.
Elektromechanický posilovač řízení (EPHS) se stal nejrozšířenější variantou moderních vozidel. V tomto typu je hydraulika nahrazena elektrickým pohonem, často s integrovaným motorem na hřídeli volantu a redukční převodovkou. Hlavní výhodou je vynechání složité hydrauliky, což snižuje hmotnost a zjednodušuje instalaci.
Nejmodernější a nejrozšířenější systém je elektromechanický posilovač řízení, který eliminuje hydraulický okruh a spoléhá se na elektromotor na řízení. Tento typ je například v autech Škoda Octavia II a novějších, VW Passat B6 a dalších. Fiat Punto druhé generace a Toyota Yaris první generace byly průkopníky v zavedení této technologie v masovém měřítku.
Jak funguje hydraulické čerpadlo a jeho součásti
Hydraulické čerpadlo čerpá olej a vytváří tlak, který se posílá do rozvaděče a následně na píst. Píst tlačí na hřeben řízení, čímž zvyšuje účinek posilovače. Čerpadlo bývá křídlové u osobních aut a zubové u některých užitkových vozidel. Spouštěcí mechanismy se mohou lišit podle konstrukce jednotlivých značek a modelů.
Provozní topy a odstředivý regulační člen v čerpadle slouží k regulaci tlaku a tím ke kontrole síly posilovače v závislosti na rychlosti motoru. V průběhu času byly vyvíjeny modifikace, které nastavují účinek řízení v různých podmínkách, aby bylo řízení stabilnější jak v přímém jízdě, tak v zatáčkách.
TRW a Peugeot 106: spojení v praxi
TRW představovalo významného dodavatele dílů pro posilovače řízení a jejich čerpadla se často objevovala v různých konfiguracích napříč modely PSA. Peugeot 106, jako součást segmentu malých vozidel, využíval posilovače řízení s různými pohony - hydrauliku, případně EPHS - a spolupráce s dodavateli jako TRW byla klíčová pro spolehlivost a citlivost řízení.
V rámci údržby je důležité sledovat stav oleje v posilovači, úniky a zvuky při řízení. Při poruše může být řízení těžké, ztrácí se citlivost nebo se objeví neobvyklé zvuky. Správná diagnostika zahrnuje kontrolu tlaku oleje, stavu čerpadla a rozvaděče, a v některých případech výměnu dílů TRW nebo celého posilovač řízení.
Možnosti servisu a modernizace
V dnešní době je možné nahradit staré hydraulické posilovače moderními EPHS systémy či plně elektromechanickými posilovači řízení. To má výhody v podobě snížení hmotnosti, lepší regulace posilovače a možných úspor paliva. V některých verzích Peugeot 106 se mohou objevit náhradní díly s označením OEM a s počtem dílu 38253019 či 751851-5004S. Před samotnou výměnou je vhodné zkontrolovat kompatibilitu a prověřit laboratorní údaje výrobce.
Další související poznámky
- Hydraulický posilovač řízení vyžaduje správně fungující hydraulický systém a kvalitní olej dle specifikací výrobce.
- Elektronická regulace posilovače umožňuje jemnější řízení při různých rychlostech a podmínkách jízdy.
- Etické a bezpečnostní aspekty ovlivňují volbu mezi hydraulickým a elektrohydraulickým či elektromechanickým systémem v moderních vozech.
