Převodovka je klíčovou součástí každého automobilu, která významně ovlivňuje jeho jízdní vlastnosti, spotřebu paliva, komfort jízdy a celkovou životnost. Na první pohled se může zdát, že jde o pouhý prostředník mezi motorem a koly, ale ve skutečnosti je její volba zásadní pro celkový zážitek z jízdy.
Automobilky při výběru převodovky zohledňují nejen druh motoru a typ vozu, ale také specifické podmínky, ve kterých bude vozidlo používáno. To, co funguje skvěle v Evropě, nemusí být ideální v oblastech s extrémními teplotami nebo nekonečnými dopravními zácpami. Proto vedle sebe stále existují tři hlavní koncepce převodovek: manuální, dvouspojkové automaty a automaty s hydrodynamickým měničem.
Typy převodovek a jejich principy
Každý typ převodovky má své specifické vlastnosti, výhody a nevýhody, které je třeba zvážit.
Manuální převodovka
Klasická manuální převodovka je nejtradičnějším řešením. Je mechanicky relativně jednoduchá a tím i levnější na výrobu. Řidič volí jednotlivé převody sám, což mu dává přímý vliv na chování auta a pocit kontroly. „Mozkem“ manuální převodovky je vždy člověk, což má své klady i zápory. Zkušený řidič zvládne rozjezd do prudkého kopce nebo tažení těžkého přívěsu, ale časté zatěžování spojky může vést k jejímu rychlejšímu opotřebení.
Manuální převodovky postupně vymírají, mimo jiné i kvůli obtížnější spolupráci s moderními asistenčními systémy, které nemohou spoléhat na okamžitou reakci řidiče. Z konstrukčního hlediska jsou dnešní manuální převodovky velmi vyspělé, přičemž další vylepšení se soustředí spíše na použité materiály, přesnost výroby a maziva.

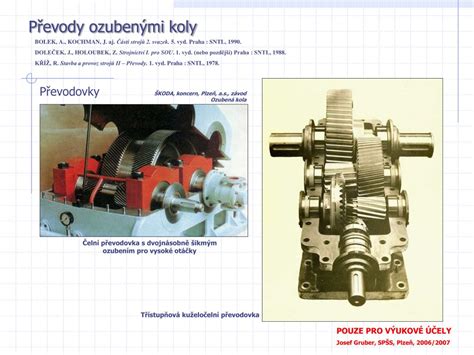

Princip fungování: Manuální převodovka je založena na principu ozubených kol. Dvě ozubená kola se stejným modulem ozubení a různými průměry (počtem zubů) mají stejnou obvodovou rychlost, ale rozdílnou úhlovou rychlost. Převodovka je tedy stroj, který mění vstupní otáčky a krouticí moment podle potřeb sestavy. V kombinaci se spojkou, která umožňuje odpojení motoru od převodovky při zastavení kol, umožňuje převést úzký rozsah otáček motoru na široký rozsah otáček kol, a tím i použitelných cestovních rychlostí.
Spojka: Spalovací motory vyžadují neustálý chod. Pokud by se kliková hřídel zastavila, motor by zhasnul. Proto je nezbytné motor odpojit od převodovky, která je pevně spojena s koly. Mezi motorem a převodovkou je proto spojka na třecím principu, ovládaná pedálem. Po sešlápnutí spojky se motor volně protáčí, zatímco převodovka a kola mohou zůstat v klidu.
Ozubená kola: Samotná skříň převodovky obsahuje řadu ozubených koleček. Převodovka s předlohovým hřídelem má na různých hřídelích sady koleček, které do sebe zapadají podle poloh hřídelí a mění tak výsledný převod. Například spojení šestnáctizubého kola s osmizubým vytvoří dvojnásobný převod. Lze zapojit různé kombinace, od malého kolečka na velké pro nejnižší stupeň až po velké na menší pro vyšší stupně.
Rozsah otáček: Využitelné rozmezí otáček pro spalovací motory je poměrně úzké. Pro zážehové motory se optimum pohybuje od 3 000 do 6 000 ot/min, u vznětových motorů pak od 1 000 do 3 000 ot/min. Převodovka umožňuje motoru pracovat v tomto optimálním rozsahu napříč různými rychlostmi jízdy.
Redukční převodovky: U nákladních vozidel se často používají redukční převodovky, které umožňují tzv. půlení otáček. Tím se zvyšuje uplatnění omezeného rozsahu otáček motoru, například při jízdě do kopce nebo s těžkým nákladem.
Stálé převody: Stálý převod je soukolí, které nemění svůj převod. Používá se k úpravě otáček a krouticího momentu pro kardany a kola, zejména u terénních a nákladních vozidel. U moderních nákladních vozidel může upravený stálý převod před převodovkou v kombinaci s redukční skříní posunout celý rozsah výstupních rychlostí směrem dolů, což je ideální pro rozjezdy s těžkým přívěsem nebo do prudkého kopce.
Automatická převodovka s hydrodynamickým měničem (HDM)
Hydroměničový automat je historicky nejstarší masově rozšířenou alternativou k manuální převodovce. Funguje na principu přenosu energie pomocí proudící kapaliny.
Princip fungování: Motor je spojen s pumpou, která v okruhu vytváří pohyb kapaliny. Tato kapalina pohání turbínové kolo připojené k převodovce. Při nízkých otáčkách motoru nemá kapalina dostatek energie k překonání odporu vozidla a přenosu točivého momentu. Jak otáčky stoupají, mění se rychlost a směr oběhu kapaliny. Hydroměnič sám o sobě nikdy nedosáhne 100% účinnosti, což znamená určité ztráty energie. Tyto ztráty lze eliminovat uzamčením hydroměniče, kdy se pumpa a turbínové kolo pevně spojí, když se jejich rychlosti přiblíží.
Toroid v hydroměniči: Kapalina v hydroměniči obíhá po povrchu toroidu (tvaru americké koblihy). Při nízkých otáčkách obíhá po velkém průměru. S rostoucími otáčkami pumpy začne kapalina díky tlačení na lopatky turbíny měnit směr a obíhá šikmo, blíže k dráze menšího průměru. Když se otáčky pumpy přiblíží otáčkám turbínového kola, zapojí se do hry stator, který pomáhá směrovat kapalinu pro efektivní přenos výkonu.

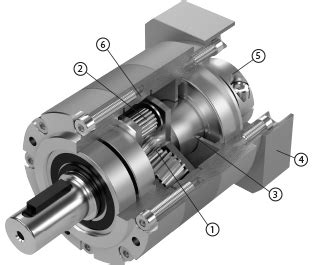

Planetová převodovka: Za hydroměničem se nachází planetová převodovka s oběžnými a soustřednými koly, jejíž funkci ovlivňují brzdy (klapky), které blokují jednotlivá kola a mění tak výsledný převodový poměr.
Výhody a nevýhody: Automaty s hydrodynamickým měničem se hodí do prostředí s častými zácpami, popojížděním v kolonách, extrémně vysokými teplotami a vysokou vlhkostí, kde by spojky manuální nebo dvouspojkové převodovky trpěly více. Nevýhodou je o něco pomalejší reakce při řazení a vyšší mechanické ztráty, což může vést k vyšší spotřebě paliva a emisím CO₂ ve srovnání s dvouspojkovými převodovkami.

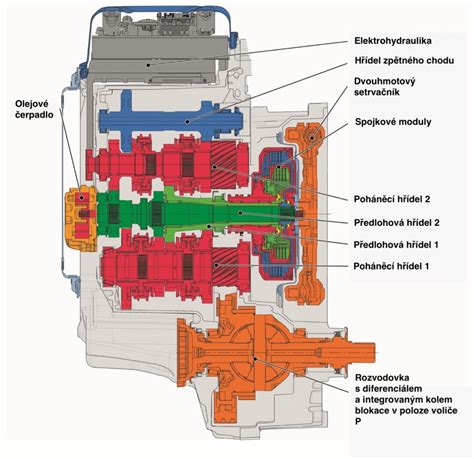

Dvouspojková automatická převodovka (DCT / PDK / DSG)
Dvouspojkové automaty, známé také pod zkratkami jako DCT (Dual-Clutch Transmission), PDK (Porsche Doppelkupplungsgetriebe) nebo DSG (Volkswagen), představují moderní evoluci manuálních převodovek. Kombinují vysokou účinnost s velmi rychlým a plynulým řazením.
Princip fungování: Uvnitř dvouspojkové převodovky jsou dva vstupní hřídele, jeden pro liché a druhý pro sudé převody. Dvě spojky, obvykle sdílené, jednu vyřazují ze záběru a druhou současně uvádějí do záběru. To umožňuje téměř nepřerušovaný přenos výkonu a změnu převodu, kterou si řidič často sotva všimne. Vnímá spíše plynulou změnu otáček než samotné „škubnutí“ při řazení.
Výhody: Velkou výhodou dvouspojkových převodovek je jejich efektivita a rychlost řazení, což pomáhá snižovat spotřebu paliva a emise CO₂. Technologie DSG je oblíbená především pro svůj výkon a efektivitu, protože zvládá přenášet krouticí moment s minimálními ztrátami.
Omezení: Tyto převodovky mají svá omezení v extrémních podmínkách. Dlouhodobé popojíždění v kolonách, časté rozjezdy a zastavování nebo velmi vysoké teploty mohou spojky dvouspojkového automatu zatěžovat výrazně více než v běžném provozu. Slabinou může být soustava spojek, u nichž při častém popojíždění dochází k většímu opotřebení. Cena za výměnu spojek se může pohybovat kolem 20 000 Kč.
Údržba: Pro správnou funkci a dlouhou životnost DSG převodovky je klíčová pravidelná výměna oleje, ideálně po ujetí 60 000 kilometrů, i přes případné deklarace doživotní záruky oleje od výrobců. Důležitý je také správný styl jízdy a řazení. V případě stání v koloně je vhodné zařadit režim P a vyhnout se zatahování ruční brzdy, zatímco je zvolen režim R nebo D.
Kontinuálně variabilní převodovka (CVT)
Kontinuálně variabilní převodovka (CVT) umožňuje plynulou a plynulou změnu převodového poměru bez znatelných stupňů.
Princip fungování: Nejstarším principem jsou řemenové variátory, kde vstupní a výstupní kladka jsou tvořeny páry kuželových ploch. Přibližováním nebo oddalováním těchto ploch se mění průměr, po kterém obíhá spojovací řemen, a tím i převodový poměr. Toroidní variátory používají dvě plochy spojené válečky, které se mohou spojit na různých průměrech, čímž se mění poměr vstupních a výstupních otáček a krouticích momentů. Tyto variátory nemohou docházet k prokluzování řemene, a proto jsou vhodné i pro vysoké krouticí momenty.
e-CVT: Elektronicky řízená variabilní převodovka (e-CVT), typická pro hybridní Toyoty, kombinuje spalovací motor, elektrický generátor, elektromotor a planetovou převodovku. Spalovací motor může být poddimenzovaný, pokud se u něj nebudou příliš měnit otáčky, protože účinnost elektromotorů není otáčkami tolik limitována. Planetová převodovka pak mění poměr mezi zapojením motorů a upravuje finální převodový poměr.
Výhody: CVT převodovky najdete zejména v hybridních vozech, skútrech a stavebních strojích, kde je důležitá automatická změna otáček a efektivní využití výkonu. Jsou vhodné pro hybridní systémy, které kombinují měnící se otáčky spalovacího motoru s konstantními otáčkami elektromotoru.
Nevýhody: Nevýhodou toroidních variátorů může být jejich váha a praktická účinnost až u prostorově náročnějších provedení.
Robotizovaný manuál
Robotizované manuální převodovky byly jedinou možností, jak získat automat v menších a méně výkonných vozech před rozšířením CVT a dvouspojkových převodovek.
Princip fungování: V některých případech si řidič může volit stupně sám, zatímco automat pouze ovládá klasickou třecí spojku. Zpravidla však mají možnost plně automatického módu. V praxi však tyto systémy často fungují s trhavými a znatelnými změnami převodů. I přes snahu senzorů a řídící jednotky je projev řazení často nepříjemný, připomínající „kování“ nebo „řetězovou nehodu“.
Příklady: Mezi starší systémy patřily ty v Citroënu 2CV, CX, Porsche 911 nebo SAABu 900. Modernějšími příklady jsou Selespeed (Alfa Romeo, Fiat), SensoDrive a EGS (Citroën). Francouzský výrobce (Citroën) přešel na konvenční hydroměniče, které patří k povedenějším.
Nevýhody: Hlavní nevýhodou robotizovaných manuálů je jejich nízký komfort řazení, který se projevuje znatelným cukáním a nepříjemnými rázy při změně rychlostních stupňů.
Výběr správné převodovky
Výběr převodovky není jen otázkou osobních preferencí, ale klíčovým faktorem ovlivňujícím celkový zážitek z jízdy a provoz vozu.
Faktory ovlivňující výběr:
- Styl jízdy: Preferujete sportovní jízdu s pocitem kontroly, nebo komfort a plynulost?
- Typ provozu: Budete jezdit převážně ve městě s častými kolonami, nebo na dálnicích a mimo město?
- Podmínky použití: Jsou pro vás důležité extrémní teploty, vysoká vlhkost nebo jízda v náročném terénu?
- Údržba a spolehlivost: Jakou úroveň údržby jste ochotni podstoupit a jakou spolehlivost očekáváte?
- Spotřeba paliva a emise: Jsou pro vás tyto faktory prioritou?
Neexistuje jedno univerzální „správné“ řešení. Každý typ převodovky má své silné a slabé stránky, které je třeba zvážit v kontextu vašich individuálních potřeb a očekávání.
Automatická převodovka: Jak řídit automat? (Autoškola) - Jak získat řidičák a řídit s automatem
Specifické informace k převodovkám Eaton Endurant
Pro těžká nákladní vozidla jsou klíčové spolehlivé a odolné převodovky, jako jsou například systémy Eaton Endurant.
Porozumění dílům Eaton Endurant
Zařízení Eaton Endurant (řada HD/XD) se vyznačuje modulární automatizovanou konstrukcí s opotřebitelnými díly, které vozové parky často vyměňují. Mezi tyto díly patří ozubená kola, ložiska a těsnění, sady vstupních hřídelí, ložiska předlohového hřídele a synchronizátory. Díly jsou specifické pro daný model a odpovídají konkrétnímu motoru. Důležité je vždy ověřit vnitřní průměr setrvačníku (ISO nebo SAE).
Běžné problémy a výměna dílů
Dlouhodobé prostoje u těchto převodovek často pramení z opakujících se poruch, jako jsou problémy s lineárním aktuátorem spojky (LCA), spojkovou sadou nebo sadou ložisek vstupního/předlohového hřídele. Úniky kapaliny mohou signalizovat nutnost výměny sady těsnění. Pro rychlou opravu je klíčové porovnat příznaky s typickými problémy a identifikovat nejpravděpodobnější potřebný díl.
Tabulka běžných problémů s převodovkami Eaton Endurant:
| Problém | Typický příznak | Nejpravděpodobnější potřebný díl | Čas opravy (obchod) |
|---|---|---|---|
| Skřípání/hluk | Zpožděné zapojení, kódy 64/66/596/511 | Lineární aktuátor spojky (LCA) EAHDK-4357R | 2-4 hodiny |
| Prokluzování ozubeného kola | Ztráta výkonu při zátěži | Spojková sada + vypínací ložisko | 6-8 hodin |
| Skřípání / hluk | Kvílení ložisek v převodech | Sada ložisek vstupního/předlohového hřídele | 4-6 hodin |
| Únik kapaliny | Olej kolem skříně spojky | Sada těsnění + skříně spojky | - |
| Nejde se pohnout z místa | - | - | - |
Tip pro vozové parky: Problémy s rozdělovačem ložisek (LCA) a spojkou jsou častou příčinou neočekávaných oprav.
Instalace a údržba
Výměna lineárního aktuátoru spojky (LCA) obvykle trvá 2-4 hodiny. Po instalaci nového LCA se automatická kalibrace spojky spustí sama. Je důležité používat správné vypínací ložisko. Proaktivní údržba, jako je sledování stavu spojky každých 50 000 mil, může snížit roční náklady na opravy.
Klíčové faktory při výběru dílů
Při výběru dílů pro převodovky Eaton Endurant je třeba zohlednit:
- Kompatibilitu: Přesný model, motor a vrtání setrvačníku.
- Spolehlivost dodavatele: Preferujte dodavatele s díly skladem a rychlým dodáním.
- OEM vs. náhradní díly: Během záruky používejte originální díly (OEM). Po uplynutí záruky mohou vysoce kvalitní náhradní díly nabídnout úsporu nákladů.
Prostoje jsou nepřítelem každého řidiče kamionu. Jediný den mimo provoz může znamenat značné ztráty. Volgen Power se specializuje na díly pro převodovky Eaton, aby zajistil bezproblémový chod vozového parku.
