V této příručce popsán postup výměny predradníku a souvisejích konektorů pro vnitřní ventilátor u Peugeotu 307 z roku 2003 se sportovanou klimatizací. Text vychází z postupů uvedených v částečném popisu demontáže a diagnostiky závad v soustavě otáček ventilátoru, odporových sítích a termistoru. Následující kroky vycházejí z praktických zkušeností s demontáží krytů pod volantem a uvolněním ventilátoru, včetně nutnosti přístupů skrze odkládací schránku a prieduch vzduchu.
Postup demontáže a výměny
- Demontujte kryty pod volantom a boční kryt středového sloupku pod volantom.
- Odpojte konektor ventilátora a pootočením ventilátora ve směru hodinových ručiček uvolněte ventilátor a vytáhněte jej spod volantu ven.
- Demontujte odkladací skřínku před spolujezdcem a vytáhněte prieduch vzduchu na straně spolujezdce (stačí část od stredového sloupka).
- Uvolněte konektor na predradníku (často bývá roztopený).
- Ze strany volantu přes otvor ventilátoru pootočte a vytáhněte ven.
- Osadíte nový predradník a postupně nasazujte vše zpět do původního uspořádání.
Diagnostika a praktické poznámky
V praxi se objevují situace, kdy na ovládacím panelu vedou tři konektory a při změně nastavení ventilátoru v různých polohách dochází k napětí 12 V na jednotlivé vodice. Pátý vodič bývá nepřipojen a celé vedení pokračuje k odporovému predradníku. Z poruchových signálů bývá patrné, že kontakty mohou být opálené a konektor spálený.
Je důležité zkontrolovat funkci termistora a jeho vliv na otáčky ventilátoru. Obvykle 1. a 2. pin predradníku bývají spojeny, ohřevem se zvyšuje či snižuje odpor a tím bývá měněn průchod proudu. I když se jedná o konstrukční část vozu, je potřeba ověřit, zda po premostění skutečně vše funguje korektně.
Vzhledem k tomu, že schéma kurenia a zapojení v Peugeotu může být specifické, klíčová je identifikace odporových prvků a diod, které mohou mít vliv na chování ventilátoru. Pokud jsou kontakty na čtvrté poloze a vstupu do ventilátoru opálené, je nutné zvažovat výměnu konektoru a případně samotného predradníku.
Instalace a opětná montáž
Po výměně predradníku opětovně nasadíte jednotlivé díly v obráceném pořadí demontáže. Dbejte na to, aby kontakt mezi konektorem a vodiči byl pevný a bez volného nebo špatně izolovaného spojení. Při montáži ventilátoru zajistěte jeho správné zakotvení v otvoru a zkontrolujte, že proudový obvod je opětovně uzavřen.
Časté dotazy a tipy
- Jak poznám, že je potřeba výměna predradníku? - Pokud ventilátor prokluzuje, má kolísavé otáčky nebo se v některých stavech neustále nevypíná či nevypíná správně, je vhodné diagnostikovat predradník a termistor.
- Je možné provést opravu „na místě“? - Z praktických zkušeností bývá lepší vyměnit celý predradník či vadné kontakty, protože drobné opravy mohou být krátkodobé a závadu znovu vyvolat.
- Co s opálenými kontakty? - Pokud jsou kontakty opálené, výměna konektoru a provedení nového spoje je doporučená, aby nedošlo k dalšímu zkratu.
Vizualizace a doplňky

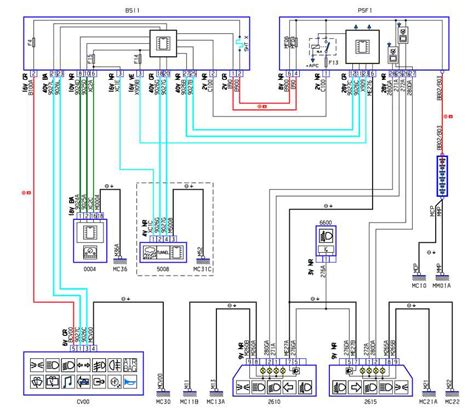

Pro lepší orientaci jsou níže uvedeny grafické prvky a vizuální nástroje, které mohou pomoci diagnostikovat signály a zapojení. K jednotlivým prvkům přiřaďte odpovídající popis a připravte si náhradní díly před samotnou opravou.
Where are fuses, relays and OBD port in Peugeot 307 (fuse box OBD2) tips
Tabulka - Rozmístění a funkce čtyř hlavních částí
| Část | Funkce | Poznámka |
|---|---|---|
| Preddradník | Řídí otáčky ventilátoru na základě signálu z termistoru a ovládacího panelu | Často bývá roztopený; výměna je častou opravou |
| Termistor | Reguluje odpor pro změnu rychlosti ventilátoru | Je nutné ověřit jeho funkci, protože ovlivňuje otáčky |
| Konektor ventilátoru | Elektrické spojení pro napájení a signály | Kontakty mohou být opálené; výměna konektoru je často nutná |
| Ovládací panel | Posílá signály do predradníku a reguluje chod ventilátoru | Rozdíly v jednotlivých polohách mohou ukazovat na problém v kabeláži |
Závěrečné poznámky
Jde o postupy vycházející z praktických zkušeností uživatelů a laboratorní diagnostiky. Při práci na elektrickém systému klimatizace vždy dbejte na izolaci, odpojený akumulátor a bezpečnostní opatření.
