Rozvodová převodovka se dvěma motory: konstrukce a použití v průmyslu

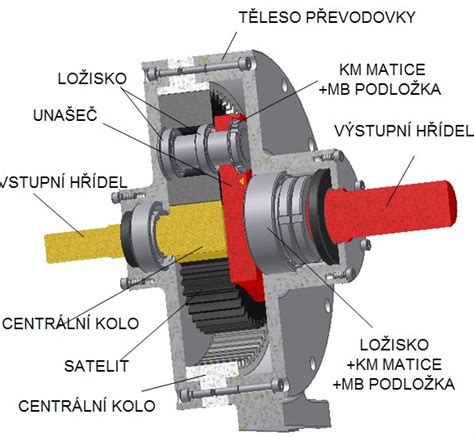

Planetové převodovky patří mezi nejúčinnější a nejkompaktnější pevodové systémy používané při mechanickém přenosu výkonu. Známé pro svou vysokou hustotu točivého momentu, kompaktní konstrukci a přesné řízení pohybu jsou široce používány v různých průmyslových odvětvích - od robotiky a automatizace až po letecký průmysl a těžké stroje. Jejich jedinečná konstrukce - skládající se z centrálního centrálního kola, oběžných planetových kol a vnějšího věncového kola - umožňuje plynulé rozložení výkonu, vysoký výkon točivého momentu a vynikající nosnost na malé ploše. Díky tomu jsou planetové převodovky ideální všude tam, kde je vyžadován vysoký výkon a účinnost.

Koncepce a výhody dvoumotorových systémů

Integrace dvou motorů do jedné rozvodové soustavy umožňuje dosáhnout pokročilého řízení výkonu a točivého momentu. Z hlediska konstrukce a provozu je důležité chápat, že spojení dvou motorů do jednoho systému vyžaduje precizní sladění charakteristik, stability a tuhosti mechaniky. Případné rezonance a kývání je nutné tlumit vhodnými tlumicími prvky a vhodnou konfigurací napájení.

Mechanicky řečeno, převodovka je zařízení určené ke snížení rychlosti výstupního zařízení při současném zvýšení točivého momentu. Převodové poměry jsou stanoveny konfigurací a rozměry ozubených kol uvnitř skříně a řídí činnost celého systému. Integrace elektromotoru s převodovým systémem a převodový motor je v podstatě integrované zařízení, které umožňuje efektivní a rychlý přenos energie do různých zařízení.

Proč sáhnout po dvoumotorném uspořádání?

V některých aplikacích umožňují dva motory rozdělovat zátěž a zlepšovat dynamiku pohybu, zatímco planetová převodovka zajišťuje vysoký točivý moment na výstupu a nízkou vůli. Dvoumotorové systémy mohou využívat sofistikované řízení (Master-Slave, elektronické bloky a CAN komunikaci) pro synchronní provoz a efektivní rozdělení momentu mezi motory. Takový přístup je zvláště výhodný pro synchronní dopravníky, dálkové posuvy, robotické paže a další vysoce dynamické aplikace, kde je klíčová přesnost a stabilita pohybu.

Různé oblasti použití dvoumotorových planetových převodovek

1. Průmyslová automatizace a robotika: přesné řízení pohybu, vysoký točivý moment v kompaktním prostoru, nízká vůle a vysoká tuhost.
2. Automobilový průmysl a EV: řízení rychlosti a točivého momentu mezi elektromotorem a koly, zlepšení stability při zatáčkách a účinnost pohonů.
3. Letecký průmysl: lehkost, spolehlivost a přesné řízení pohybu v kritických aplikacích; pohony příslušenství a startovací generátory.
4. Větrná a solární energie: zajištění přesného pohybu a nulové vůle pro sledování slunce a řízení rotujících lopatek.
5. Průmyslová manipulace a dopravní systémy: vysoký krouticí moment, stabilní přenos a spolehlivost v náročných podmínkách.
6. Přesné strojírenství a obrábění: stabilita a nízká hlučnost pro vysoce přesné operace.
7. Lékařské a vědecké přístroje: tichý chod, kompaktní konstrukce a extrémní přesnost v polohování a manipulaci.
8. Průmyslové a důlní aplikace: zvládání vysokých rázových zatížení a extrémních podmínek pro pohony, ramena a dopravníky.

Ačkoliv text popisuje široké spektrum aplikací planetových převodovek, dvou motorů se vyplatí zvlášť tam, kde je nutné synchronní řízení s dynamickým rozdělením zátěže a kde je kladen důraz na vysoký výkon v kompaktní konstrukci.

Praktické poznámky k návrhu a montáži

• Volba správných převodových poměrů a tuhosti spojů je klíčová pro minimalizaci rezonancí a kývání.
• Použití antiparalelních kompezátorů a induktorů mezi motory napříč vodiči napájení pomáhá vyrovnat magnetické momenty a zabraňuje problémům se spouštěním.
• Pokud se motorům poskytuje společný zdroj, je vhodné implementovat dva měniče s vektorovým řízením (MASTER-SLAVE) pro lepší synchronizaci.
• CAN bus a rychlá komunikace měničů umožňuje provádět složité konfigurace, jako synchronní dopravníky a dlouhé pružné hřídele.
• Při konstrukci dvoumotorového řešení je důležité zvážit opotřebení, tuhost a možné ztráty při přenosu výkonu.

Příklady konstrukčních prvků a technologií

VRL planetáové převodovky představují univerzální nabídku s šikmým ozubením, robustní vnitřní konstrukcí a vysokou hustotou točivého momentu. Výhodou je nízká vůle, která umožňuje širokou škálu aplikací v servo systémech pro obalové, manipulační a automatizační systémy. U vydání modelových detailů je uvedeno:

• Ušlechtilá uhlíková ozubená kola dokončená patentovaným sekundárním procesem pro vyšší přesnost a tichý provoz.
• Jednodílná výstupní hřídel a planetový nosič se dvěma ložisky, integrovány planetová kola.
• Labyrintové vstupní těsnění snižující zahřívání třením a zvyšující účinnost systému.
• Optimized příruba pro snadné připojení motoru a centrování na vodicí průměr.
• Svěrné spojení hřídele pro pevné ukotvení konkrétního motoru.

Poznámky k problémům a realitě spojení motorů

V praxi se setkáváme s různými problémy při spojování DC i AC motorů do dvoumotorových systémů. Přílišná tuhost konstrukce může vést k přetížení a problémům se startem, zatímco nedostatečná tuhost může vyvolat resonanční oscilační projevy. Zvláště u AC motorů hrozí kývání a nutnost tlumení. Řešením bývá vložení antiparalelních kompenzátorů; u složitějších systémů lze použít dvě měniče s řízením vektorovým směrem a master-slave komunikací přes CAN bus. Někdy se diskutuje i o propojení uzlů motorů přes transformátor se ztrátou výkonu pro vyrovnání nerovnoměrností zatížení.

Shrnutí a význam pro inženýrství

Jsou to dva klíčové prvky moderního strojírenství - převodovky a převodové motory - jejichž efektivní integrace umožňuje vysoce výkonné, přesné a spolehlivé mechanické systémy. Správná volba kombinace převodů, motorů a řídicí elektroniky zvyšuje hustotu výkonu, snižuje rozměry a zvyšuje energetickou účinnost. Důkladné zvážení zatížení, kompatibility rozměrů, napájení a budoucího rozvoje systému je nezbytné pro dlouhodobou spolehlivost a škálovatelnost.
