Scénické schéma zapojení: průvodce základními symboly, typy obvodů a čtením schémat

Jste zkušený konstruktér nebo nováček v elektrotechnice? Pokud ano, pak musíte začít od základů. Určitě vás zajímá, co vlastně elektrické schéma je. Pak se nebojte. Za prvé, schématické symboly nebo elektrická schémata jsou srovnatelné s jazykem obvodů. Proč jsou důležité? Protože vám pomáhají pochopit cíl vašeho návrhu obvodu. Čtení a porozumění není technika, kterou byste se měli naučit a zapomenout, ale je to nutnost. Nyní, když si uvědomujete důležitost elektrického schématu, ale nejste si jisti, jak ho číst, je tento článek pro vás!

Co je to elektrické schéma?

Elektrické schéma je další metodou, jak zobrazit nebo nakreslit elektrickou trasu vašeho obvodu. Termín elektrické schéma je technická ilustrace, která umožňuje jednotlivci zamyslet se nad základními součástkami a jejich zapojením v elektrickém obvodu. Tradiční schémata zapojení zobrazují pouze fyzické uspořádání systému a pracovní dobu, zatímco elektrické schéma ukazuje, jak se elektřina v systému pohybuje a zapojuje.

• Variabilní rezistory, tlačítkové spínače a diody.
• Zahrnuje nejen umístění součástek obvodu, ale i pořadí těchto konceptů.
• Je to také prostředek komunikace srozumitelný napříč celým světem inženýrství.
• Nabízí konkrétní informace o tom, zda je komponent originální, jaká je jeho hodnota nebo hodnocení.

Stručně řečeno, bez schémat by byl naprostý chaos při hledání chyb, vytváření obvodů a sestavování systémů.

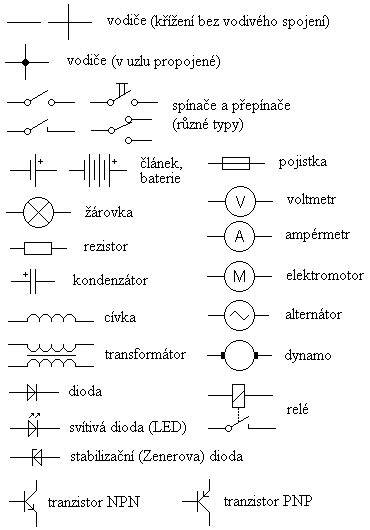

Symboly součástek a jejich význam

Než se ponoříme do čtení schémat automobilů, je užitečné mít klíč k běžným symbolům. Níže uvedené symboly jsou nejčastějšími representacemi:

• Svítilna je znázorněna jako kruh s křížkem. Vypadá spíše jako žárovka nebo lampa, u které se světlo rozsvítí, když jí projde proud.
• Vypínač projevuje se jako přerušení čáry s úhlovou čarou mezi oběma konci. Reguluje tok proudu v obvodu.
• Drát - přímka znázorňuje spojení mezi součástkami v obvodu.
• Připojeno/Nepřipojeno - tyto symboly vodičů určují, zda jsou vodiče připojeny (tečka) nebo ne (křížení tečkovaných čar bez bodu).
• Rezistor - klikatá čára, která omezuje elektrický proud.
• Variabilní rezistor - rezistor s proškrtnutou šipkou, která značí možnost změny odporu.
• Kondenzátor - uchovává elektrickou energii a vyhlazuje/sfiltrovat signály.
• Polarizovaný kondenzátor - kondenzátor s označenou polárností (+ a -).
• Diode - trojúhelníková šipka ukazuje na čáru a propouští proud pouze jedním směrem.
• LED - dioda, která vyzařuje světlo; směrové šipky ukazují ven z diody.

Ukázkou základního porozumění je poznání, že obvod je uzavřený průchod elektrického proudu od kladného pólu k zápornému a jednotlivé komponenty je třeba sledovat podle jejich funkce a umístění.

Co je obvod?

Obvod je cestou, kterou proud protéká uzavřeným okruhem. Kladný pól zdroje energie musí protlačit proud obvodem a zpět na záporný pól. Nyní se podíváme na typy obvodů a jejich vlastnosti.

• Sériový obvod - proud prochází komponentkami v jednom sledu; selhání jedné části ovlivní celý obvod.
• Paralelní obvod - komponenty zapojené v různých větvích; porucha jedné větve neuzavře celý obvod.
• Kombinovaný obvod - kombinuje prvky sériového a paralelního zapojení.

Základní zákony a čtení schémat

Podívejme se na základní zákony a praktické tipy pro čtení schémat:

1. Vztah napětí, proudu a odporu (Ohmův zákon) - vysvětluje, jak se napětí, proud a odpor chovají v obvodu.
2. Součet celkového proudu do spoje se rovná součtu proudu opouštějících spoj - I(in) se rovná I(out).

Existuje mnoho grafických metod znázornění, které mohou sloužit vašim cílům. Následuje krátká klasifikace přístupů:

1. Schémata zapojení - symbolické znázornění součástek pro pochopení použití; umožňují propojení komunikace mezi komponenty.
2. Schéma zapojení jako praktický pohled na integrované obvody - ukazuje fyzické zapojení a usnadňuje instalaci a opravy vodičů a svorek.
3. Blokové schéma - vývojový diagram pro vysokou úroveň plánování a komunikaci s lidmi bez technických znalostí.
4. Schéma pro začátečníky - vizuálně nejpřátelštější formát pro pochopení a zapamatování obvodů.
5. Jednočárkovaná schémata - vhodná pro složitější velké systémy včetně průmyslové elektrické sítě; zaměřuje se na velké části vedení, transformátory a jističe.

Schéma zapojení (také známé jako schéma zapojení) je symbolické znázornění částí elektrického systému. Zde je návod, jak je číst:

• Nejprve porozumět součástkám - symboly jsou standardizovány: rezistory, kondenzátory, diody a další.
• Zjistit zdroj napájení - obvykle baterie nebo AC zdroj; polarita označuje kladný a záporný pól.
• Sledovat vodiče od zdroje k součástkám, abyste viděli tok proudu.
• Hledat identifikátory součástek (např. R1, C2, U3) a jejich hodnoty.
• Rozpoznat, zda se jedná o sériové nebo paralelní zapojení.

Ve čtení schémat automobilů a jiných obvodů je důležité sledovat barvy vodičů, speciální symboly pro automobilové součástky a legendu k diagramu. Schémata automobilů často zobrazují konektory a čísla pinů pro přesné testování a opravy.

Praktické tipy pro sestavení a opravy

Pokud chcete začít s jednoduchými projekty, zkuste rozsvítit LED diodu nebo spustit zvuk bzučáku. Postupně porovnávejte svou práci se schématem a sledujte vodiče, abyste rychleji našli chyby. Vedení mohou být na špatném místě nebo součástka může být otočena špatným směrem. S praxí se zlepší vaše diagnostika elektrických problémů.

Tipy pro rozvržení a dokumentaci:

• Používejte software pro návrh schémat (KiCad, Eagle, Altium a další); neboť pomáhá organizovat systém do funkčních bloků (vstup, proces, výstup).
• Používejte běžné elektrické symboly a přiřaďte každé součástce jedinečný identifikátor (např. R1, C2, U3) a zaznamenejte hodnoty (odpor, kapacita, číslo součástky).
• Dodržování symbolů je klíčové pro správnou funkci a čitelnost schématu.
• Schématické diagramy slouží k montáži, řešení problémů a spolupráci - profesionálně sdělují funkčnost a strukturu obvodu.

Pokud s návrhem schémat začínáte, vyzkoušejte kreslení jednotlivých symbolů a jejich přiřazení ke skutečným součástkám a poté sledujte cestu elektřiny. Např. baterie, LED dioda a rezistor tvoří jednoduchý obvod, jehož vodiče vedou od kladného pólu baterie přes rezistor k LED diodě a poté k zápornému pólu.

Čtení schémat automobilů a jejich specifika

Schémata zapojení automobilů ukazují, jak se jednotlivé vodiče a součástky zapojují uvnitř vozu - pro světlomety, rádia, startér a další. Symboly jsou stejné jako v běžných schématech, doplněné o barvy vodičů a speciální symboly pro automobilové komponenty (klaksony, senzory, zapalovací cívky).

Praktické postupy pro čtení schémat automobilů:

• Hledejte zdroj napájení, uzemnění a cestu elektřiny; sledujte kabeláž od baterie k zařízením.
• Přerušení či spínač pomůže identifikovat, kde lze vypnout nebo zapnout zařízení.
• Většina automobilových schémat obsahuje barvy vodičů a čísla konektorů pro přesné umístění testů.

Čtení schémat pomáhá rychleji řešit problémy, a zároveň umožňuje rozšiřovat systém o nové prvky (např. couvací kamera nebo další světla).

Praktické kroky pro práci s obvody

Praktické tipy pro sestavení a úpravy:

• Rozvíjejte své dovednosti postupně: začněte s jednoduchými obvody a postupně zvládnete složitější schémata.
• Naučte se software pro návrh obvodů a desky plošných spojů - zlepšíte přehlednost a spolehlivost návrhů.
• Vždy kreslete nové schéma před samotnou stavbou; zkontrolujte symboly a zapojení.
• Vedení si zapisujte a sledujte změny - pomůže vám to se poučit z každého projektu.

Pro praxi může být užitečné porovnávat své kresby se skutečnými obvody a postupně se zlepšovat v interpretaci schémat a jejich aplikaci v reálných projektech.

Závěrečné poznámky k čtení a používání schémat

Vždy si pamatujte, že čtení schémat je jako čtení mapy. Pokud víte, co znamenají symboly a jak spolu součástky interagují, dokážete rychle identifikovat problémy, navrhovat změny a vytvářet spolehlivé obvody. Procvičujte kreslení symbolů a jejich přiřazování ke skutečným komponentám, zkoušejte jednoduché projekty a postupně se posouvejte k složitějším schématům.

Při čtení schémat automobilů hledejte specifické znaky: zdroj napájení, uzemnění, barvu vodičů a konektory. Důležité je dodržovat legendu schématu a mít na paměti, že některé diagramy mohou používat dodatečné symboly pro konkrétní součástky a funkce.
