Turbodmychadlo, často zkráceně nazývané turbo, je klíčovým prvkem moderních spalovacích motorů, který přináší zvýšení výkonu a zlepšení jízdního zážitku. Jeho princip spočívá ve využití kinetické energie výfukových plynů k dodání většího množství vzduchu do spalovacího prostoru, což umožňuje efektivnější spalování paliva a tím i vyšší účinnost motoru.
Princip funkce turbodmychadla

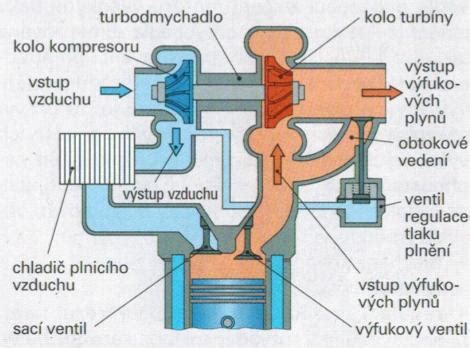

Turbodmychadlo je v podstatě druh turbokompresoru, který se skládá ze dvou hlavních částí: turbíny a dmychadla. Tyto dvě části jsou spojeny společnou hřídelí. Výfukové plyny z motoru roztáčejí lopatky turbíny. Tato rotující turbína následně pohání dmychadlo, které stlačuje vzduch nasávaný do motoru. Zvýšený tlak a objem vzduchu v sacím potrubí umožňuje vstříknout více paliva při zachování optimálního poměru směsi, což vede k výraznému nárůstu výkonu motoru.
Zvýšená účinnost spalování díky většímu množství kyslíku může vést i ke snížení spotřeby paliva, pokud není využita k dočasnému zvýšení množství vstřikovaného paliva. Nárůst tlaku vzduchu (tzv. boost) se měří v jednotkách jako Pascaly, bary nebo PSI.
Turbodmychadlo může mít kompresní poměr do 2. U pístových spalovacích motorů je jeho účelem zvyšovat tlak v pracovním prostoru během fáze sání. Využívá zbytkovou energii výfukových plynů, čímž zvyšuje celkovou účinnost pohonné jednotky.
Výhody a nevýhody turbodmychadel
Hlavní výhodou turbodmychadel je významný nárůst výkonu motoru při pouze malém zvětšení jeho hmotnosti a rozměrů. Toto zařízení efektivně využívá energii výfukových plynů, která by jinak byla ztracena.
Mezi nevýhody patří:
- U benzínových motorů je nutnost použití nižšího kompresního poměru kvůli eliminaci samovznícení paliva, což může nepříznivě ovlivnit účinnost motoru v nízkých otáčkách, kdy turbodmychadlo ještě nedodává dostatečné množství vzduchu.
- Zahřívání vzduchu při kompresi, což snižuje účinnost motoru a u benzínových motorů může vést k detonačnímu spalování. Tento problém se často řeší pomocí mezichladiče stlačeného vzduchu (intercooler).
- Turbína ve výfukovém systému představuje určitou překážku a může způsobovat zpětné tlaky, které motor brzdí.
Turbodmychadla jsou obzvláště přínosná ve větších nadmořských výškách, kde je nižší atmosférický tlak, což byl jeden z hlavních důvodů jejich původního vývoje pro letecké motory.
Konstrukce turbodmychadla
Turbodmychadlo se skládá ze dvou hlavních částí: turbínové skříně (obvykle z litiny) a dmychadlové skříně (z hliníkových slitin). Tyto části jsou spojeny ložiskovým uzlem, ve kterém rotuje dvoudílný hřídel spojující turbínové a dmychadlové kolo. Turbínové kolo je zpravidla integrováno s hřídelí.
Vzhledem k vysokým provozním otáčkám turbodmychadla, které se mohou pohybovat od 10 000 do 300 000 otáček za minutu, se nepoužívají klasická kuličková ložiska. Místo toho se typicky používají kluzná hydrodynamická ložiska, která jsou mazána a chlazena tenkou vrstvou motorového oleje. Tento olej je obvykle čerpán ze mazací soustavy motoru a po průchodu turbodmychadlem bývá chlazen v olejovém chladiči.
Typy turbodmychadel a jejich regulace
Existuje několik systémů pro regulaci otáček turbodmychadla a tím i plnicího tlaku:
Systém Wastegate
Wastegate je klapka, která obtéká turbínu, když je dosaženo určitého tlaku výfukových plynů. Tímto se omezuje množství plynů proudících turbínou, snižuje se její rychlost a tím i plnicí tlak. Tento systém byl využíván u starších typů turbodmychadel a je technicky jednoduchý.
Systém VGT (Variabilní geometrie lopatek)

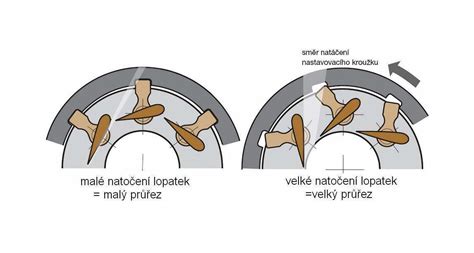

VGT (Variable Geometry Turbine), známé také jako VNT (Variable Nozzle Turbine), je pokročilejší technologie, která umožňuje měnit úhel natočení lopatek turbíny v závislosti na zatížení motoru. Toto elektronicky řízené naklápění lopatek umožňuje efektivněji reagovat na požadavky motoru v různých režimech otáček, minimalizovat tzv. turbo díru (prodlevu reakce turba) a dosáhnout vyššího tlaku v nižším rozsahu otáček.
VGT systémy obvykle nevyžadují wastegate a jsou častěji používány u vznětových motorů, kde jsou teploty výfukových plynů nižší a méně náchylné k poškození.
Více turbodmychadel
U motorů s velkým zdvihovým objemem se často používá konfigurace Twin-Turbo nebo Biturbo, která využívá dvě turbodmychadla. Mohou být:
- S nestejně velkými turbodmychadly: Menší turbodmychadlo pracuje v nižších otáčkách pro lepší pružnost, zatímco větší se přidává ve vyšších otáčkách pro maximální výkon.
- Se stejně velkými turbodmychadly: Obě turbodmychadla mohou pracovat paralelně nebo sériově.
- Twin-Scroll Turbo: Má zdvojený kanál turbíny, který lépe rozděluje výfukové plyny a snižuje prodlevu.
U některých motorů se také kombinuje turbodmychadlo s mechanickým kompresorem, kde kompresor pracuje v nízkých otáčkách a turbodmychadlo jej postupně přebírá.
Spolehlivost a údržba turbodmychadla
Životnost turbodmychadla je ovlivněna několika faktory, včetně kvality oleje, způsobu jízdy a pravidelné údržby.
Problémy a jejich příčiny
- Vniknutí cizího tělesa: Kovové piliny, písek nebo jiné nečistoty mohou poškodit nebo zničit lopatky turbodmychadla.
- Přerušení dodávky oleje: Vadné olejové čerpadlo nebo ucpané olejové filtry mohou způsobit nedostatečné mazání a chlazení ložisek.
- Nečistý motorový olej: Znečištěný olej může vést k opotřebení ložisek.
- Přehřívání a karbonizace oleje: Po jízdě s vysokým zatížením, pokud není motor před vypnutím ponechán krátce běžet na volnoběh, může dojít k přehřátí oleje v turbodmychadle. Zbytkový olej se může přepálit a zkarbonizovat, což vede k jeho zhoršeným mazacím vlastnostem a možnému ucpání mazacích kanálků.
Správná péče
Pro zajištění dlouhé životnosti turbodmychadla je důležité dodržovat následující doporučení:
- Pravidelná výměna oleje a olejového filtru: Používejte kvalitní olej doporučený výrobcem a dodržujte intervaly výměny.
- Prohřátí motoru: Po nastartování studeného motoru se vyhněte prudké akceleraci.
- Chlazení po zátěži: Po jízdě s vysokým zatížením (např. dálniční jízda nebo sportovní jízda) nechte motor po zastavení ještě přibližně 2 minuty běžet na volnoběh. Tím se umožní cirkulace oleje a dochlazení turbodmychadla.
- Pravidelná kontrola: Sledujte případné neobvyklé zvuky (pískání, klepání) nebo ztrátu výkonu, které mohou signalizovat problém.
Oprava a regenerace turbodmychadla
Turbodmychadlo je precizní zařízení, které lze v případě poškození regenerovat. Proces regenerace zahrnuje:
- Demontáž a rozebrání: Turbodmychadlo je rozebráno na jednotlivé komponenty.
- Čištění: Důkladné vyčištění všech částí pomocí speciálních strojů (např. tlakové pískovačky, ultrazvukové myčky) k odstranění nečistot a karbonových usazenin. Zvláštní pozornost je věnována průchodnosti olejových kanálků.
- Výměna opotřebovaných dílů: Výměna ložisek, těsnění a dalších opotřebovaných komponentů.
- Vyvážení: Precizní vyvážení rotoru je klíčové pro jeho dlouhou životnost a správnou funkci při vysokých otáčkách.
- Kontrola a nastavení: Ověření vůlí a správné funkce regulačních mechanismů (např. VGT) pomocí speciálního vybavení (např. Turbo Test).
Je důležité si uvědomit, že turbodmychadlo je složité zařízení a jeho oprava by měla být prováděna pouze kvalifikovanými odborníky.
Turbodmychadla v automobilovém průmyslu
Turbodmychadla se poprvé objevila v leteckých motorech ve 30. letech 20. století, aby kompenzovala ztrátu výkonu ve vyšších nadmořských výškách. Do stavebních strojů se dostala po druhé světové válce a v osobních automobilech debutovala v 60. letech (např. Oldsmobile Cutlass JetFire). Masové rozšíření turbodmychadel v automobilech nastalo až v novém tisíciletí, zejména díky trendu downsizingu motorů, kdy menší objem motoru dosahuje s turbodmychadlem srovnatelného výkonu jako větší atmosférický motor.
Dnes jsou turbodmychadla běžnou součástí jak vznětových (dieselových), tak zážehových (benzínových) motorů napříč celým spektrem automobilů, od malých městských vozů po sportovní a výkonné modely.
